表示設定器 TMC9-DPB1 (FTK9用)

クリックすると縮小します

表示設定器 TMC9-DPB1 (FTK9用)

画像をクリックすると拡大します

■DC4.7~27V(ACアダプタ付の簡易卓上型)
■アラーム出力1点のみ標準装備
■アナログ出力1/外部放射率/外部タイミング/アラーム出力2

注文FAX お問合せ 見積依頼
製品名 価格
商品コード O-TMC9DPB1
表示設定器 TMC9-DPB1 (FTK9用) ※定価 95,000円

表示設定器 TMC9-DPB1(FTK9用)の特長

多彩な機能

TMC9シリーズは多彩な機能を盛り込んでいるので、接続したFTK9の機能をフルに発揮します。
・アナログ出力は4~20mA、0~20mA、0~1V、0~1VのmV/℃の4種から切替可能(0~5V、0~10Vはオプション)
・アラーム出力は上下限の温度設定に加え動作モードを8種から選択可能 エラー出力も可能
・応答時間をスムージング機能にて可変可能(最速0.003秒~600秒)
・放射温度計には欠かせない放射率設定機能とは別にセンサのゲイン調整が出来るセンサ補正機能搭載
・外部タイミング信号入力により任意のタイミングで温度数値をホールドおよび解除可能
・ピークホールド機能搭載。また、ピークのリセットには時間(0.01秒~10秒可変)、放電、外部から選択可能
・放射率設定をアナログ入力により外部から設定変更可能(アナログ入力0~5Vが放射率0~1.0に対応)

多彩なアラーム動作出力が可能!

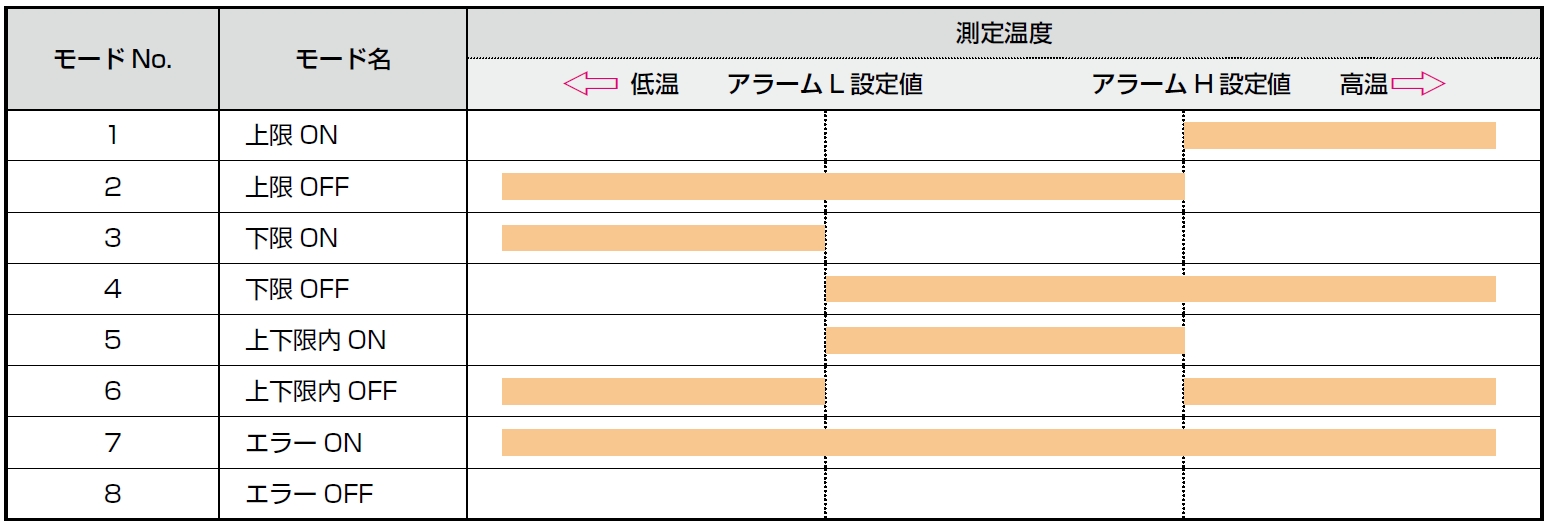

放射温度計多彩なアラーム

※アラーム出力と放射率アナログ外部設定機能は別々での使用となります。
・エラー時:内部電圧異常(アナログ電圧チェック)およびAD コンバータエラー(E300)、CPU 暴走時
・モードNo 7:エラー時ON、非エラー時OFF
・モードNo 8:エラー時OFF、非エラー時ON

現場に適した測定方法を設定できる!

●ピークホールド

ピーク値をホールドします。リセットは3 種類の切り換えができます。
<時間> 一定時間ホールド後リセットされます。
<外部> 外部タイミング信号でリセットします。
     リセットタイミングは、立上がり、立下がりエッジの切り換えが可能です。
<放電> 一定の傾斜でレベルを低下させます。

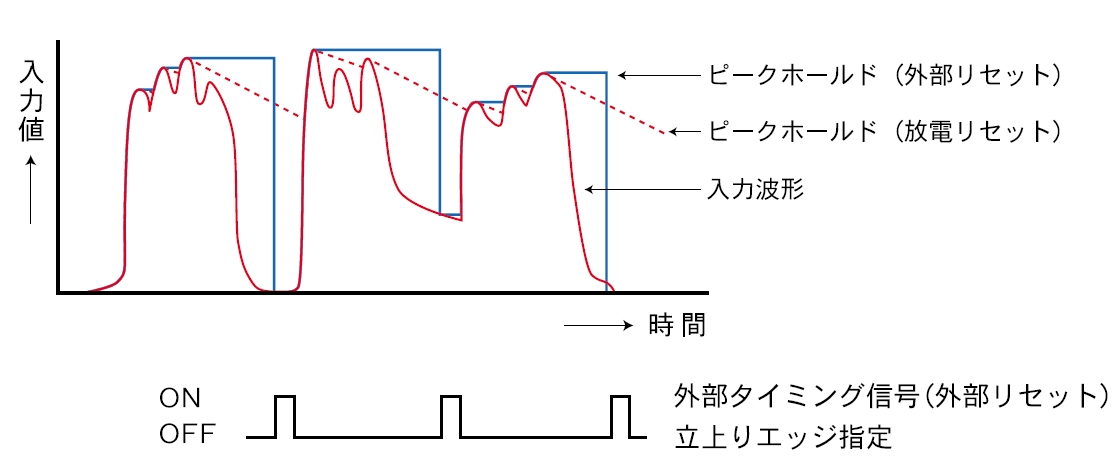

放射温度計ピークホールド

●スムージング

変動分を移動平均で平均化し、なだらかにします。 多彩なアラーム動作

●サンプルホールド

外部タイミング信号入力時の測定値をホールドします。
タイミングは立上がり、立下がりエッジの切り換えが可能です。
ピークホールドと組み合わせて使用することもできます。
多彩なアラーム動作
※外部タイミング信号入力が必要なピークホールドの外部リセット、及びサンプルホールドは表示設定器にその機能がある仕様との組合せの場合にのみ有効です。

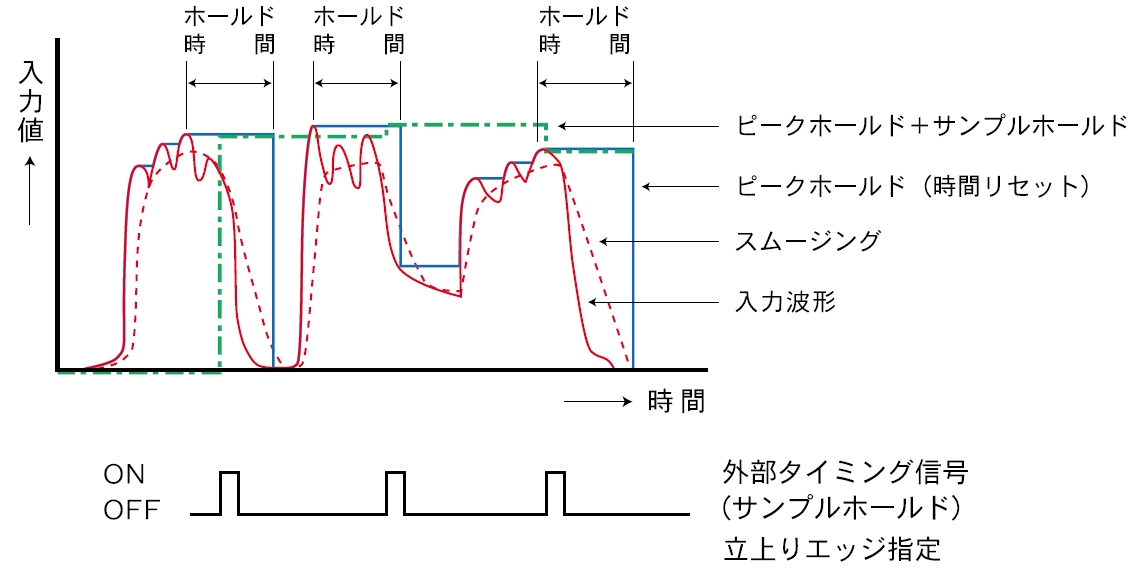

放射温度計サンプルホールド

FTK9シリーズの放射温度計

ファイバ型放射温度計 FTK9シリーズ

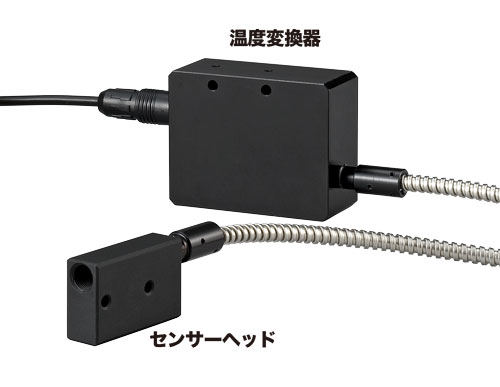

放射温度計ファイバ型FTK9シリーズ

表示設定器 TMC9-DPB1(FTK9用)の仕様

型式 TMC9-DPB1
温度計との通信方式、速度 RS232C準拠(出力スイング幅 ±4V)3mS間隔
温度計との接続 M3端子
放射率 保証範囲:0.3~1.0
設定範囲:0.050~1.000(設定分解能0.001)
反射補正機能付
アナログ外部設定機能(アナログ入力 0~5Vが放射率 0~1.0に対応)
アナログ出力 4~20mA,0~20mA,0~1V,mV/℃のいずれか1つを切換
スケーリング機能付、0~1V(0~5V/0~10Vはオプション)
アラーム出力仕様 2点搭載
ヒステリシス設定幅:温度範囲の0~±5%,分解能0.1%,フォトカプラ:DC30V,0.2A Max
[オプション]リレー接点
出力1:AC125V 0.3A Max
出力2:AC250V 1A Max に変更可能
ピークホールドリセット方式
(※選択)
時間0.01~10Sec可変
放電:時間0.01~10Sec,レベル0.20~1.00
センサ補正機能 スパン:0.50~1.50 ゼロ:-50.0~+50.0℃( °F)
表示内容の選択 上段:温度/アラームH/アラームL/ブランク
下段:温度単位/放射率/アラームH/アラームL/ブランク
表示分解能 1℃,0.1℃
温度単位表示機能
電源電圧 DC10~27V,12VA Max. ACアダプタ付属
使用周囲温度湿度 0~50℃/30~85%RH(結露のないこと)
保存周囲温度 -15~50℃
形状

簡易卓上型(ゴム足:電源SW:コード付)


仕様が異なる他商品の対応も可能。カタログをご確認の上、ご依頼ください。


外形図

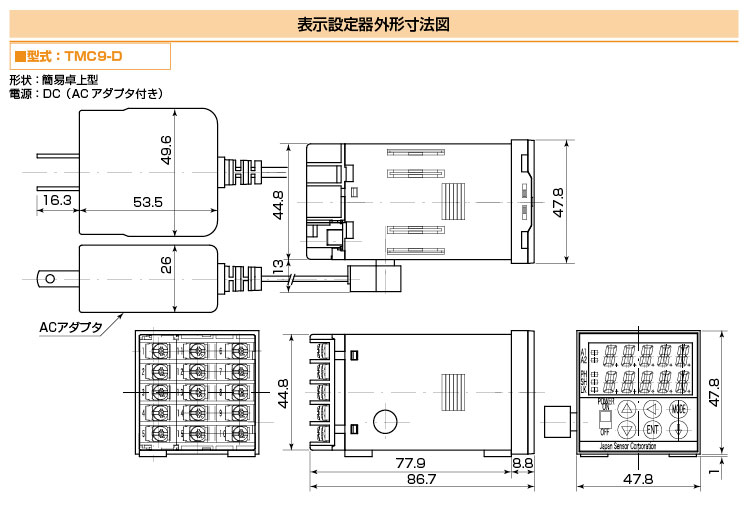

放射温度計表示設定器外寸図

こちらの製品もいかがですか?- 関連製品 -

ファイバ型放射温度計 FTK9シリーズ

■センサユニット(センサヘッド、ファイバ、温度変換器)のみで放射率調整や照準光のON/OFFが可能 ■応答時間は最速0.003秒と高速応答 ■温度範囲160~2000℃(その他範囲の特注対応可能)

パラメータ設定器 PWC1 (FTK9用)

■ハンディタイプ ■単三電池4本(付属)もしくはACアダプタ(別売)での使用可能 ■温度計と通信するための通信ケーブル(1.8m長)付属
