FLIR ETS320 基盤計測用サーモグラフィカメラ
クリックすると縮小します
画像をクリックすると拡大します
FLIR ETS320は、短い試験時間で電子回路や電子装置を評価するためにデザインされた、廉価版サ ーモグラフィカメラ
■研究開発や製品試験など、システムの機能 を評価 する際、 熱は重要 な指標 となります。
■FLIR ETS320を用い れば、エンジニアや試験技術者は正確で信頼性のあるデータを簡単に収集し、素早く分析することが可能。
リース契約もご利用いただけます。お気軽にご相談ください！
注文FAX
問い合わせる
見積を依頼
| 製品名 | 熱画像解像度 | 計測温度範囲 | 視野角 | 価格 |
|---|---|---|---|---|
|
商品コード O-198-ETS320
FLIR ETS320 基盤計測用サーモグラフィカメラ
※リース契約もご利用いただけます。
|
320×240 | -20～250℃ | 45°×34° |
税別 554,800円 （税込 610,280円） |
FLIR ETS320 基盤計測用サーモグラフィカメラの特長
試験時間の削減
熱試験における高温スポットや不具合が起こり得る箇所を素早く発見することができます。この高精度のカメラは0.06℃未満の温度変化を検知、250℃までの広い温度レンジで発熱や熱分散を計測します。
製品設計の改良に最適
320×240赤外線センサーによる76,800ポイントの非接触温度測定は、エンジニアや試験技術者の正確且つ信頼性のあるデータ収集と素早い分析に貢献します。 ±3℃の測定精度は、製品の品質保証や出荷許可を確実に獲得することができます。
実験作業用の設計

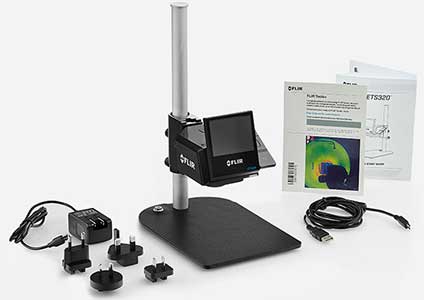

フリアーシステムズは研究所のハンズフリーでの使用を目的に設計しています。 ETS320TMには簡単にセットアップできる顕微鏡型の固定スタンドが装備され、研究者はカメラの制御ではなく自身の作業に集中することが出来ます。
- 非接触による測定：320×240赤外線センサーによる76,800ポイントの非接触温度測定
- 広範な温度レンジ：－20℃～250℃までの広い温度レンジで発熱や熱分散を計測
- 熱を目で見て確認：鮮明な3インチLCDディスプレイにより熱分布をリアルタイムに表示
- ハンズフリー測定：ハンズフリーに特化した設計、バッテリー駆動で電子機器を検査
- 高度な測定精度：温度測定の精度は±3℃でプリント基板の品質保証および出荷許可の獲得が容易に
- 共有：フリアーシステムズのアプリだけで熱画像やビデオをお好みのソーシャルメディアプラットフォーム上で共有可能
FLIR ETS320 基盤計測用サーモグラフィカメラの仕様
| カメラ型式 | ETS320 |
|---|---|
| システム概要 | |
| 熱画像解像度 | 320 x 240 (76,800ピクセル) |
| 検出器 | 非冷却マイクロボロメータ |
| スペクトル波長 | 7.5 - 13.0µm |
| 温度分解能（NETD）30℃のとき | < 0.06°C |
| 視野角(FOV) | 45° x 34° 40 mm x 55 mm @ 焦点距離固定時 |
| 固定焦点距離 | 70 mm ± 10 mm |
| F-number | 1.5 |
| 分解能 | 170µm |
| 画像周波数 | 9 Hz |
| 測定と分析 | |
| 精度 | ±3℃もしくは読み値の±3%（周囲温度10℃～35℃時） |
| 測定ツール（スポット、ボックス | Center spot |
| 放射率修正 | 0.1～1.0まで可変 |
| 放射率表 | 規定の材質の放射率表 |
| 反射見かけ温度修正 | 自動、反射温度の入力に基づく |
| 画像の保存 | |
| Image File Formats | 静止画保存（温度情報付きJPEG） |
| 動画の保存 | |
| 赤外線動画保存（温度情報付き） | USBを使用してPC(FLIR Tools/Tools+)へ保存 |
| 赤外線動画保存（温度情報なし） | USBを使用してPC(FLIR Tools/Tools+)へ保存 |
| データ通信インターフェース | |
| インターフェース | USB Micro: PCとのデータ通信 |
| 電源システム | |
| バッテリータイプ | リチウムイオン電池（カメラ内充電） |
| バッテリー稼働時間 | 約4時間（周囲温度25℃で通常の使用時） |
| リチウムイオンバッテリー | ＞2.5時間 |
| 追加情報 | |
| 液晶ディスプレイ | 3インチ、320 x 240ピクセルのカラーLCD |
| 動作保証温度範囲 | 10℃～40℃ |
| 保管温度範囲 | -40℃～70℃ |
| 指令および規則 | ●電池指令2006/66/EC ●EMI/EMC指令 2014/30/EU ●WEEE指令 2012/19/EC ●RoHS2指令2011/65/EC ●FCC規制の各項目名は ●REACH規則EC 1907/2006 |
| 保護、衝撃、振動 | ●IP 40 (IEC 60529) |
| カメラ重量（バッテリー含む） | 575g |
| カメラ寸法 (L × W × H) | 22 x 15 x 30 cm (8.7 x 5.9 x 11.8 in) |
ご購入後一か月以内に製品を登録しますと、カメラ本体の保証期間を2年、検出素子の保証期間を10年に延長できます。
