振動レベル計 TYPE3233
クリックすると縮小します
画像をクリックすると拡大します
校正書類の発行可:有償
持ち運び便利な小型軽量な振動計
振動ピックアップTYPE7833と踏み合わせると地盤や床、座席などの振動レベルと振動加速度レベルをX,Y,Z 3方向同時に測定可能
送料/代引手数料無料 本体のみ
注文FAX
問い合わせる
見積を依頼
校正付見積を依頼
注文FAX
問い合わせる
見積を依頼
校正付見積を依頼
| 製品名 | 価格 |
|---|---|
|
商品コード K-3233
振動レベル計 TYPE3233 (検定ナシ)
納期未定
|
税別 330,000円 （税込 363,000円） |
|
商品コード K-3233K
振動レベル計 TYPE3233 (検定付)
|
税別 360,800円 （税込 396,880円） |
|
商品コード K-3233-AC
ACアダプター AC-1026 (3233用)
オプション品
|
税別 10,000円 （税込 11,000円） |
|
商品コード K-3233-SW
データ管理ソフトNA-0233-3 (3233用)
※RS-232Cケーブル付
オプション品
|
送料無料
税別 60,000円 （税込 66,000円） |
|
商品コード K-3233-USB
USBシリアル変換アダプタ BC-0026USB
オプション品
|
税別 12,000円 （税込 13,200円） |
振動レベル計 TYPE3233の特長
- バックライト付大型液晶画面にデジタル値とバーグラフで表示します
- リニアリティ75dBのワイドレンジで、30～90dB、50～110dB2段切替え
- 振動レベルLv、振動加速度レベルLvaレベル（Lx：5値）、パワー平均（Leq)を3方向同時演算、選択表示可能
- データ管理ソフトウェア（別売）でデータ管理・加工が簡単
- 専用三脚を使用すると広範囲な振動レベルが見易く、操作性が向上
振動レベル計 TYPE3233の用途
- 振動規制法や環境問題への工事振動に
- 建設作業振動に
- 道路交通振動などの調査・計測に
振動レベル計 TYPE3233の仕様
| 適応規格 | 計量法 JIS C 1510-1995 |
|---|---|
| 形式 | TYPE 3233 |
| 測定機能 | 振動レベル：Lv 振動加速度レベル：Lva パワー平均：Leq 最大値：Lmax 最小値：Lmin 時間率振動レベル：Lx（任意選択の5値） 測定時間：1s,3s,5s,10s,1min,5min,10min,15min,30min,1h,8h,24h 手動（最長測定時間：199時間59分59秒） |
| 測定レベル | 30～120dB |
| 自己雑音レベル | 30dB以下 |
| リニアリティレンジ | 75dB |
| レベルレンジ切り替え | 20dBステップ2段切り替え 30～90dB 50～110dB |
| 周波数範囲 | 1～80Hz |
| 周波数補正回路 | 鉛直特性、水平特性及び平坦特性 |
| 実効値検出回路 | 真の実効値検出回路（デジタル演算方式） |
| 動特性 | 0.63s |
| 校正 | 内蔵発振器（31.5Hzの正弦波）による電気的校正 |
| サンプリング周期 | 2ms (Leq) 64ms (Lmax,Lmin,Lx) |
| 演算 | パワー平均(Leq) 測定時間内の2乗平均を3方向同時に演算 時間率レベル (Lx) L5,L10,L50,L90,L95を累積度分布より3方向同時演算 最大、最小値 (Lmax,Lmin) 測定時間内の最大、最小値を3方向同時検出 |
| 一時停止機能 | 通常の一時停止機能 |
| 表示器 | バックライト付液晶表示器(128×64ドット) デジタル表示・・・数値表示：4桁表示 表示周期：1s バー表示・・・表示周期： 64ms 警告表示・・・Over：過負荷 スケール上限より+10dBで表示 Under：過小信号 スケール下限より-0.6dBで表示 電池残量：4段階表示 時計：年、月、日、時、分、秒 |
| 出力端子 | 3方向独立出力 AC出力･･･出力電圧：316mVrms（フルスケール） 出力抵抗：600Ω 過負荷抵抗：10kΩ以上 DC出力･･･出力電圧：2.5V（フルスケール）、0.25V/10dB 出力抵抗：50Ω 負荷抵抗：10kΩ以上 |
| I/O端子 | コンピュータによる振動計の制御とデータ出力 （プリンターへの直接出力） インターフェース：RS-232C（非同期） |
| 電源 | 単3乾電池4本又はACアダプター 電池寿命：アルカリ乾電池 約20時間 マンガン乾電池 約10時間 バックライト点灯時の電池寿命は約1/3 |
| 使用温度範囲 | -10～50℃ 30%～90%RH（結露しないこと） |
| 重量 | 約380g （電池を含む） |
| 構成 | 本体 TYPE 3233 振動ピックアップ TYPE 7833（3方向） ケーブル 3m BC-0233 BNCピンコード BC-0071 単3乾電池 収納ケース  |
振動レベル計 TYPE3233の製品構成
| 品名 | 形式 | 数量 | 備考 | |
|---|---|---|---|---|
| 主構成品 | 振動レベル計本体 | 3233 | 1 | ― |
| 電源アダプタプラグ | VP-1220E | 1 | ― | |
| ピックアップ出力ケーブル | BC-0233-3 | 1 | 3m | |
| 付属品 | キャリングケース | ― | 1 | ― |
| 単3形マンガン電池（SUM-3) | ― | 4 | ― | |
| 取扱説明書 | ― | 1 | ― | |
| ハンドストラップ | ― | 1 | ― |
振動レベル計 TYPE3233のオプション
| オプション | ACアダプタ | AC-1026 | 13,200円 （税別） |
|---|---|---|---|
| 延長ケーブル5m | BC-0233-5 | ||
| 延長ケーブル10m | BC-0233-10 | ||
| 延長ケーブル20m | BC-0233-20 | ||
| 延長ケーブル30m | BC-0233-30 | ||
| インターフェースケーブル | BC-0026（L） BC-0026-3は廃番 |
18,700円 （税別） | |

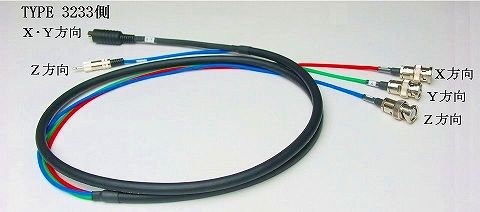

| 出力ケーブル | BC-0073 | ||
| 専用プリンタRS232Cタイプ | BS-80TSL（L） | ||
| データ管理ソフト | NA-0233-3 | 82,500円 （税別） | |
| プリンタ用ACアダプタ | AC-1016（L） | ||
| プリンタ専用ロール紙 | BS-80-15（L） | ||
| 変換アダプタ | KDA-60 | ||
振動レベル計 TYPE3233のよくある質問と答え
データの記録するシステムに関して説明してください。
別売りのインターフェイスケーブル、データー管理ソフトが必要です。
パソコンにデーターを垂れ流し方式でとることができます。900データーまでとることができます。
公害振動レベル計3233の質問と回答
振動規制法に伴う工場敷地境界線での測定は、上記製品で可能ですか？
振動規制法に伴う工場敷地境界線での測定は、可能です。
測定方法は？
画面の切替えなどの機器操作に難しい点はございませんが、
測定方法や測定パラメータ、判定基準は全て、市町村の条例等に
規定されておりますので、弊社から計測内容や方法を提案することが出来ず、
まずはこれらの条例を確認する必要があります。
用語等はインターネットでも検索可能かと思います。
検定つきとナシの違いは？
検定証はＪＱＡ(日本品質保証機構)による検査を受けた事を意味しております。
検定付/無の判断基準としては以下の通りです。
測定結果を市町村や住民に対して公表する場合は検定付
即手結果を社内で使用する程度で、特に公表をしない場合は検定無
公害振動レベル計3233の校正書類の見積り可能です
ISO書類：校正証明書、試験成績書、トレサビリティ体系図
校正は必要ですか？また、どの程度の頻度で校正を行えばよいですか？
校正は必要です。
メーカーとしては頻度に関わらず年1回の校正を推奨しております。
また、ISO書類の有効期限も1年間になります。
校正信号とは何ですか？
3233には内部発信機(31.5Hz、正弦波)が内蔵されております。
この振動とレコーダー等の外部機器を接続することで校正が可能となります。
また、弊社へ使用品を送付して校正をする場合は、校正用加振機を用いての
点検校正を行っております。
