超音波厚さ計スルーペイントUM-2D サトテック
クリックすると縮小します
画像をクリックすると拡大します
塗装やペイントの上から母材の肉厚測定をすることができる超音波厚さ計。
塗装を剥がさなくても、母材の厚さを測定することで現場の労略を軽減できるのが人気の理由。
0.01mmの分解能の高精度超音波厚さ計。
・メモリ機能：500件（PC出力不可）
・高分解能：0.01mm
・測定範囲：標準探触子モード： 1.0mm ～ 100mm
・スルーペイントモード： 3mm ～ 18mm
・探触子（二振動）5MHz/φ11mm付
注文FAX
各種お問合せ
見積依頼
校正付見積依頼
| 製品名 | 価格 |
|---|---|
商品コード SUT-012-02
超音波厚さ計スルーペイントUM-2D サトテック
※探触子PT-08(B)つき 5MHz/φ11mm付 ＊本体2年保証（探触子・付属品を除く）
即納
本体保証つき
|
税別 114,000円 （税込 125,400円） |
商品コード SUT-010-28
超音波厚さ測定用対比試験片 6段 6ST/1-20 (炭素鋼C1018)ステップ試験片 サトテック
※厚さ(6段)：1mm/3mm/5mm/10mm/15mm/20mm
入荷待ち
オプション品
納期を確認下さい
|
税別 15,000円 （税込 16,500円） 予約注文受付中 |
商品コード K-258-1
カプラント接触媒質 (グリセリンペースト400g) サトテック
※測定面に塗布。超音波伝達のスグレモノ
即納
オプション品
|
税別 3,400円 （税込 3,740円） |
|
商品コード SUT-010-22
【交換用】超音波探触子(標準)PT-08(B) (UM-1･1D･2D用)サトテック
※予備の探触子があれば万が一の時にも安心。5MHz/φ11mm (汎用/UM-1･1D･2D用)
即納
オプション品
|
税別 15,000円 （税込 16,500円） |
超音波厚さ計スルーペイントUM-2D サトテックの特長
- 取り扱いが容易で高精度なハンディタイプ
- 標準モードP-E（pulse-echo）とスルーコーティングモードE-E（echo-echo）の2方法
- 測定物（タンク・パイプ等）の表面の塗装やコーティングを除去することや表面の厚さを修正計算する必要なく正確な測定が可能
- 見やすいディスプレイ、高分解能（0.01mm）
- 省エネ設計（単3型乾電池2本使用）/5分間の動作がない場合は自動電源オフ
- 簡易校正可能
- 測定範囲設定によるアラーム機能を装備
- 測定値の記録保存が可能、500件まで（5ファイルに100件ずつ）
超音波厚さ計スルーペイントUM-2D サトテックの用途
タンク、パイプ、高圧容器、鋼板
ノギス、マイクロメータなどではかれない広板の中央部の肉厚測定
注意：H型鋼では計測できるものとできないH型鋼がございますので、下記仕様によりご判断ください。
超音波厚さ計スルーペイントUM-2D サトテックの仕様
| ディスプレイ | 解像度：128px X 64px サイズ：42mm X 57mm | |
|---|---|---|
| 測定範囲
(鋼の場合) |
標準モード | 1.0mm～100.0mm |
| スルーペイントモード | 3.0mm～18.0mm※1 | |
| 精度（鋼の場合） | ±1％*読取値 か ±0.1ｍｍ の大きい方 | |
| 表示分解能 | 0.01ｍｍ | |
| データログ | 500データ（5種類の音速で100データずつ可能） | |
| 音速範囲 | 1000~9999ｍ/ｓ | |
| 自動電源オフ | 無作動で5分後 | |
| バックライト機能 | 有り | |
| 標準プローブ | PT-08(B) (測定周波数：5MHｚ) | |
| 電源 | 単3型 乾電池2本 | |
| 低電圧警告機能 | 有り（「BATT」と表示される ） | |
| 使用環境 | 0~40℃・80％RH 以下（結露なきこと） | |
| 寸法・重量 | 149ｍｍ X 73ｍｍ X 32ｍｍ 160ｇ(本体のみ) | |

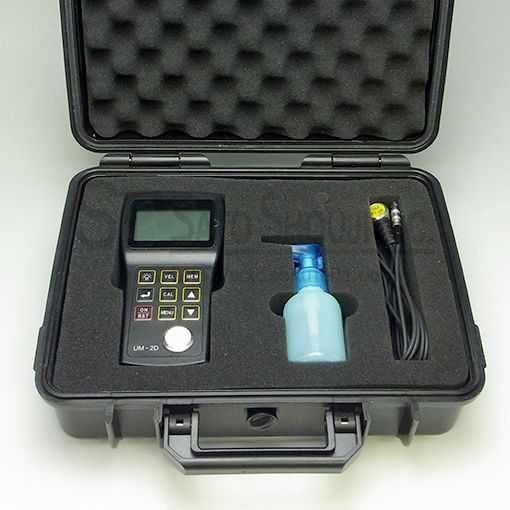

| 付属 |  探触子PT-08(B) （5MHz、11mm径、
スルーペイント対応） • 試験片（4mm[鋼換算]、本体内臓） カプラント 単3電池×2本 キャリングケース 株式会社佐藤商事オリジナル日本語取扱説明書 ※2 | |
※1：腐食がある場合や、重ね塗りなどにより塗装があらい場合は、スルーペイント機能が適切に機能しない場合があります。
※2：取扱説明書は、（株）佐藤商事が著作権その他の知的財産権を保有します。
弊社の許可なく、取扱説明書の一部または全部を、複製、複写、改変もしくは配信等することはできません。
超音波厚さ計スルーペイントUM-2D サトテックと超音波厚さ計UM-1/UM-1Dとの比較
| 製品型番 | 超音波厚さ計UM-1 | 超音波厚さ計UM-1D | 超音波厚さ計UM-2D |
| 測定範囲
（標準モード） |
1.0 ～ 100.0 mm | ||
| 測定範囲
（E-Eモード） |
測定不能
スルーペイント機能なし |
3.0 ～ 18.0 mm
スルーペイント機能あり | |
| 表示分解能 | 0.1 mm | 100mm以下：0.1/0.01mm選択可
100mm以上：0.1mm | |
| 測定精度 | 10mm以下：±0.1mm
10mm以上：±（読取値の1%+0.1）mm |
10mm以下：±0.05mm
10mm以上：±（読取値の0.5%+0.01）mm | |
| 測定器のサイズ | 149 × 73 × 32 mm | ||
| 標準プローブ | PT-08(B) | ||
| データログ | 500データ | ||
| 音速範囲 | 1000～9999m/s | ||
超音波厚さ計スルーペイントUM-2D サトテックの測定の工夫
| 探触子と測定面の空気層 | 測定面と探触子の間に空気層が入らないように、粘度の高いカプラント（接触媒質）を十分に塗布
塗布量が少ない場合や、粘度の低いカプラントを使用した場合は、空気層ができ、超音波が測定物に透過しないため測定ができない場合があります |
| 測定面の粗さの影響 | 測定面は、スケール（金属酸化物の被膜）などを除き、平滑に仕上げることにより安定した測定が可能
鋼ならば、グラインダ仕上げ、粗いヤスリ（並目以下） |
| 塗膜の影響 | グラインダで塗膜を除去
母材表面にサビ-空気層が発生-空気層で超音波が反射  |
| 曲率（パイプ）の影響 |  |
| 2点測定法 |
腐食の進行が予想される箇所では、2点測定法で測定
|
ペンキやエポキシ系の塗料で塗装されている測定面を計測する場合、音速が鉄に比べ約2.5倍遅いため、実際の塗装厚の約2.5倍が、厚みとして加算されます。
正確な母材の厚さを測定するためには、塗膜をはがす必要があります。
超音波厚さ計スルーペイントUM-2D サトテックで測定できない物質
| 裏面の腐食が著しい素材 | 実際の厚さとかけ離れた測定値を得る場合あり |
| 軟質樹脂・ゴム | 超音波の減衰が大きい |
| 合金系鋳物 | 結晶粒による散乱、減衰が大きい |
| コンクリート・木 | 空気層、異物による散乱が大きい |
| クラッド鋼
異種金属を張り合わせたもの |
各素材の音速が異なるため |
| ラミネーションを含む素材
2枚板、気泡を含むもの |
2枚板の場合、上層部の厚さがデジタル表示されます。
含有する気泡やラミネーションが超音波を反射するため ラミネーションとは： 鋼材の不純物により溶接熱で割れが入ること |
