コニカミノルタ分光照度計CL-500A
クリックすると縮小します
画像をクリックすると拡大します
光の演色評価数、相関色温度、色度、照度（JIS一般形AA級）、三刺激値、主波長刺激純度、ピーク波長、分光放射照度値（360nm～780nm 1nmピッチ：外部出力のみ）の測定が可能な分光放射照度計です
リース契約もご利用いただけます。お気軽にご相談ください！
注文FAX
問い合わせる
見積を依頼
校正付見積を依頼
| 製品名 | 価格 |
|---|---|
|
商品コード K-CL500A
コニカミノルタ分光照度計CL-500A
※引合見積（ユーザー情報をお知らせください）注意：ルート管理品
|
税別 618,000円 （税込 679,800円） |
光源の平均演色評価数、照度(lx)、相関色温度(K)、色度（xy）の測定及び表示が可能です。
コニカミノルタ分光照度計CL-500Aの特長
白色LEDの管理に最適
白色LEDの多くは、黄色の蛍光材料を塗布した青色LEDで、蛍光体材料が放射する黄色光と、内部の青色LEDが放射する光を混色して白色光となり
ます。しかし、青色LEDの発光スペクトルは、波長分布が個体ごとに若干異なるため、できあがった白色LEDの白色光にもバラツキが生じます。
そこで、白色LEDには、明るさだけではなく、色の管理が大変重要となります。
本製品は、1回の測定操作で、これら白色LEDの発光に関する管理指標を全て得ることのできる、画期的な製品です。
LED自動ランク分け機能を搭載

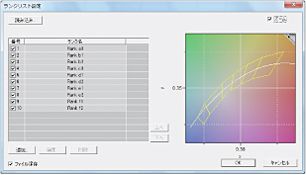

標準付属品のソフトウェアを使えば、測定データを直接エクセルに取り込むことができます。さらに、同じソフトウェアを使って、取り込んだデータを色度図上に表示しながら、自動的にLEDのランク分けをすることもできます。
これによって、専門家にしかできなかったLEDのランク分けが、誰にでも視覚的に分かりやすく操作できるようになりました。
遠隔測定が可能
受光部を本体から取り外して、市販のLANケーブルで接続することができます。これにより、手の届かない暗箱内などの測定や、お客様の検査システムへの組み込みも簡単に行うことができます。
環境配慮型製品
電池交換時期をお知らせするアラートに充電池用の設定を追加し、リユース可能な充電池の使用をサポートします。また、有害化学物質を排除する欧州の環境規制であるRoHS指令も遵守した、環境配慮型製品です。
多点測定、任意校正に対応
液晶表示やキー操作を行う本体1台に対して、受光部を最大30点まで接続することができます。
（※多点測定には、別売付属品の本体アダプタT-A20、受光部アダプタT-A21が必要です。）
また、白色一点校正、マトリクス校正、任意校正係数自動設定機能に対応しています。
多点照度測定システム（9点の例）プロジェクタなど
多点照度測定システム（5点の例）建築照明など
JIS相関色温度の計測・表示
JIS（日本工業規格）/ISO（国際標準化機構）が定義している計算式で色温度値の算出が可能です。
4種類の校正機能で測定値の補正ができます
ノーマル校正：標準イルミナントAを校正光源として測定値を補正
ノーマルユーザ校正：校正光源の値を入力して測定値を補正
マルチ校正：標準イルミナントAを校正光源として測定値を補正
マルチユーザ校正：校正光源のR・G・B・Wの値を入力することにより測定値を補正
※マルチユーザ校正の補正値入力には、本体に標準付属しているデータ管理ソフトウェアCL-S10wが必要です。
受光部にキャップをせずに、自動でゼロ調整が完了します
電源スイッチをONにするだけで、受光部にキャップをしなくても自動的にゼロ調整（ゼロ校正）が行われますので、すぐに測定を開始することができます。
すっきり快適操作のキーカバー方式です
多機能でありながら、普段使用しないキーは、上下にスライドするキーカバーですっきり隠すことができますので、誤操作を防ぎ快適な操作を実現します。
LCDバックライトが自動点灯します。（低照度、ホールド時）
電源は、単3電池またはACアダプタ（別売）が使えます
コニカミノルタ分光照度計CL-500Aの用途
- 有機EL（OLED）・LEDなどの各種照明の演色性・色温度・色度・照度測定
- 積分球を使用した全光束測定・配光測定装置用センサー
- プロジェクタの光源の研究・色検査
- 検査装置内の分光器センサー
- LED看板（サインボード）の開発・品質管理・メンテナンス
- 心理学実験環境のチェック
- 照度計T-10シリーズ、色彩照度計CL-200/200Aの基準器
コニカミノルタ分光照度計CL-500Aの仕様
| 型名 | 分光放射照度計 CL-500A |
|---|---|
| 照度計の階級 | JIS C 1609-1: 2006 一般形 AA 級照度計に準拠（注 1） DIN 5032 Part7 classB に準拠 |
| 測定波長範囲 | 360 ～ 780 nm |
| 出力波長間隔 | 1 nm |
| スペクトル波長幅 | 約 10 nm（半値幅） |
| 波長精度 | ±0.3 nm（JIS Z 8724 で規定される 435.8 nm、546.1 nm、 585.3 nm（注 2）での重心波長）（注 3） |
| 測定範囲 | ?0.1 ～ 100,000 lx（色度表示は 5 lx 以上） |
| 確度 （注 4, 5） （標準イルミナントA） |
Ev( 照度 ) ：指示値の ±2％ ±1digit |
| xy ：±0.0015 （10 ～ 100,000 lx） xy ：±0.002 （5 ～ 10 lx） | |
| 繰返し性（2σ） （注 4） 標準イルミナントA） |
Ev ：0.5％＋ 1digit |
| xy ：0.0005 （500 ～ 100,000 lx） xy ：0.001 （100 ～ 500 lx） xy ：0.002 （30 ～ 100 lx） xy ：0.004 （5 ～ 30 lx） | |
| 可視域相対分光応答度特性（f1'） | 1.5％以下 |
| 斜入射光特性（f2） | Ev ：3％以下 |
| 温度特性（fT） | Ev ：指示値の ±3％ xy ：±0.003 |
| 湿度特性（fH） | Ev ：指示値の ±3％ xy ：±0.003 |
| 測定時間 | Super Fast モード：約 0.2 秒（PC 接続時のみ） FAST モード ：約 0.5 秒 SLOW モード ：約 2.5 秒 露光時間自動設定（高精度）モード：約 0.5 ～ 27 秒 |
| 表示モード | XYZ、X1oY1oZ1o、 Ev xy、Ev u'v'、主波長、刺激純度、Ev、相関色温度、⊿ uv、平均演色評価数 Ra、特殊演色評価数 Ri（i=1～ 15）、分光グラフ、ピーク波長 ⊿（XYZ）、⊿（X1oY1oZ1o）⊿（Ev xy）、⊿（Ev u'v'）、ランク表示 |
| その他の機能 | 本体データメモリ（100 データ）、ユーザー校正（PC 接続時）、連続測定（PC 接続時）、オートオフ機能 |
| 表示言語 | 日本語、英語、中国語 |
| インターフェース | USB2.0 |
| 電源 | 内蔵リチウムイオン電池 ※動作可能時間：6時間（新品フル充電時） AC アダプタ、USB バスパワー |
| 使用温湿度範囲 | －10 ～ 40°C、相対湿度 85％以下（35°Cのとき）/ 結露しないこと |
| 保管温湿度範囲 | －10 ～ 45°C、相対湿度 85％以下（35°Cのとき）/ 結露しないこと |
| 大きさ | 70（幅）×165（奥行き）×83（高さ）mm |
| 質量 | 350 g |
注1:「7.6.3 応答時間」については、測定速度モードが FAST モードの場合に適合
注2：
585.3 nm は、近接の 587.6 nm で代用評価
注3：
当社試験条件において（ゼロ校正後の温度変化 2°C以下）
注4：
露光時間自動設定（高精度）モード
注5：
Ev（照度）は直線性
