ペン型振動計VB-03(リモートスイッチつき)

クリックすると縮小します

ペン型振動計VB-03(リモートスイッチつき)

画像をクリックすると拡大します

■ペンタイプ振動計
■速度・加速度・変位が1台で可能

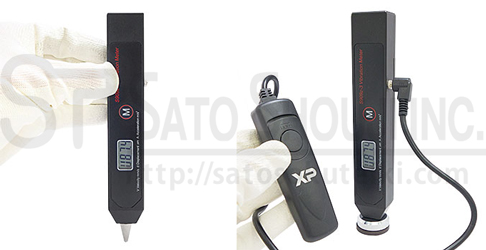

■手振れの影響を抑えられるリモートスイッチ付

送料/代引手数料無料 本体のみ 注文FAX お問合せ 見積依頼
製品名 価格
商品コード SVB-008-01
標準在庫
ペン型振動計VB-03 (リモートスイッチ、ニードルピックアップ、磁気ベースつき)
税別 42,800円
(税込 47,080円)
商品コード VZO-006-02
標準在庫
オプション品
リチウム電池 ER3-E ※MJ-UDLシリーズ交換用電池
税別 1,500円
(税込 1,650円)

ペン型振動計VB-03(リモートスイッチつき) の特長

高精度ながらセンサー一体型の携帯振動計

工作機械のビビリ現象、回転軸のふれ回りなど変位量または、動きの大きさそのものが問題となる異常を調べる場合も対応できます。
胸ポケットに携帯できる便利なケースつき

加速度、速度、変位の3つのモードつき

加速度の単位は、m/s2 (PEAK)です。これは、毎秒当たりの速度の変化率を表します
地球の重力加速度1Gは9.8m/s2 です

速度の単位は、mm/s(RMS)です。振動は往復運動なので常に速度変化を起こしています。振動計は速度の実効値を表示します

変位の単位は、mm(P-P)で実際の振動の振れ幅の全振幅を表示します

振動速度が簡単に計れますので、ISO2372に基づくモーターの維持・管理に便利

  • 高精度ながらスリムで軽量胸ポケットでも収納できます
  • エアコン/冷凍機等の振動チェック
  • モーター/回転体の状態をチェック
  • ベアリング等の交換時期の判定に!
  • 本体・センサーが一体になっていて超コンパクトサイズ
  • ホールドキー及びオートパワーオフ機能付き



ペン型振動計VB-03(リモートスイッチつき) の用途

  • エアコン、冷凍機などの振動チェックに
  • モーター、回転体の機能チェックに
  • ベアリングなどの交換時期の判定に最適

ペン型振動計VB-03(リモートスイッチつき) の仕様

センサータイプ 加速度計
計測変数 加速度(m/s2) 速度(mm/s) 変位(mm)
等価ピーク値 実効値 等価ピーク値
測定範囲 0.1~180 m/s2 0.1~199 mm/s 1~3000 μm
伝送帯域 10Hz ~ 1 kHz 10Hz ~ 1kHz 10Hz ~ 500 Hz
精度 ±5%±2 digit
自動電源オフ機能 40秒無動作後
ディスプレイ 4桁液晶表示
電池 リチウム電池 1/2AA形×1個
電池寿命 継続使用で約4時間、(または計測1000回)
使用環境 温度0~50℃/湿度85%RH未満(結露なきこと)
寸法 長さ160(H)×25(W)×17(D)mm
重量 約120g(電池含む)
付属品 取扱説明書、本体、リモートスイッチ、磁気ベース、ニードルピックアップ、キャリングケース

※精度は下記のレンジで適用
 加速度:0.25~50 m/S2
 速度 :0.5~50 mm/S
 変位 :1~500μm

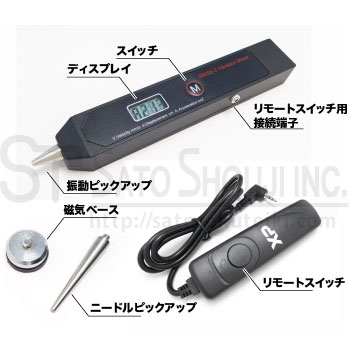

ペン型振動計VB-03(リモートスイッチつき)の各部名称

VB-03の各部名称
