自動車排ガス測定器 MEXA-584L HORIBA
クリックすると縮小します
画像をクリックすると拡大します
自動車排ガス測定器MEXA-584Lは、ポータブルな自動車排ガス測定器として定番の一台。
国土交通省自動車検査用機械器具技術基準に適合、国際法定計量条約OIMLのクラス0に準拠。
ガソリン二輪車およびガソリン・LPG四輪車を対象に、アイドリング時排ガスの簡単手軽な測定環境を提供します。
リース契約もご利用いただけます。お気軽にご相談ください！
注文FAX
問い合わせる
見積を依頼
校正付見積を依頼
| 製品名 | 価格 |
|---|---|
|
商品コード G-MEXA584L
自動車排ガス測定器 MEXA-584L HORIBA（堀場製作所）
※リース契約もご利用いただけます。
納期をご確認ください
|
税別 765,000円 （税込 841,500円） |
自動車排ガス測定器MEXA-584Lの特長
●ツースピードアイドルテストに対応可能。(オプション)
●軽量・コンパクト
●自己診断機能を装備し、シンボルマークでわかりやすく表示。
RS-232Cによるデジタル入出力に対応
測定データの集中管理にも対応可能
●校正も簡単操作!

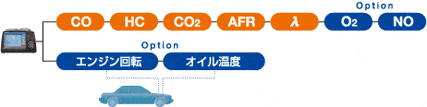

自動車排ガス測定器MEXA-584Lの測定項目
自動車排ガス測定器MEXA-584Lの操作の簡単さはそのままに、各種規格に準拠!
●RS-232Cによるデジタル入出力を装備し、測定データの集中管理が可能。
●扱い易い小型軽量のサンプリングチューブを採用。

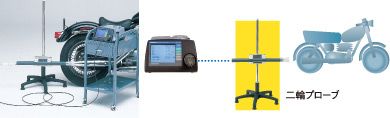

●二輪プローブ(オプション)により、自動二輪車の排ガス測定にも対応可能。

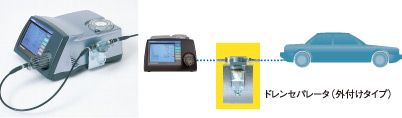

● ドレンセパレータ(オプション)により、サンプル中の水分の分離能力を向上。水による分析部へのダメージを排除。
自動車排ガス測定器 MEXA-584L HORIBAの仕様
| 形式 | MEXA-584L |
|---|---|
| 適合規格 | 自動車検査用機械器具技術基準適合 CE適合、FCC適合 OIML class0 準拠 |
| 測定対象 | ガソリン二輪車、ガソリン・LPG四輪車の排ガス(アイドリング時) |
| 測定原理 | CO・HC・CO2：非分散赤外線吸収(NDIR)法 空燃比(AFR)、λ(LAMBDA)： 標準 カーボンバランス法 O2計接続時 ブレットシュナイダ法(自動切替) |
| 測定成分・ 表示成分 |
[標準測定成分] CO：0.00-10.00% vol HC：0-10,000ppm volまたは0-20,000ppm vol*1 (ノルマルヘキサン換算) CO2：0.00-20.00% vol AFR： 10.0-30.0 LAMBDA： 0.000-9.999 [追加表示成分(外部入力オプション)] O2：0.00-25.00% vol NO：0-5,000ppm vol エンジン回転(RPM)：0-9,999rpm(精度保証範囲は200-6,000rpm) オイル温度(TEMP)：0-150℃ |
| 表示 | 液晶画面表示(モノクロ、320×240dot) |
| 外部入出力 | デジタル入出力(RS-232C(標準)またはRS-485)*2 プリンタ出力(RS-232C) |
| 校正ガス | 専用ボンベ (CO・C3H8・CO2混合、およびNO(NOセンサ接続時のみ) |
| 設置環境 | 周囲温度：0～45℃(OIML準拠の場合、5～40℃) 湿度：相対湿度90%以下 気圧：80～106kPa |
| 電源*3 | AC100～240V、50/60Hz、単相 |
| 消費電力 | 安定時 約55VA |
| 外形寸法 | 260(W)×357(D)×157(H)mm(オプション除く) |
| 質量 | 約4kg(オプションは除く) |
| 応答速度*4、*5 | CO、HC、CO2：Td＋T95として15秒以下 |
| 再現性*5、*6 | CO：0.01% vol以内、または指示値の1.7%以内(大きい方の値) HC：3.3ppm vol以内、または指示値の1.7%以内(大きい方の値) CO2：0.17% vol以内、または指示値の1.7%以内(大きい方の値) |
| 暖機時間 | 5分
|
■特記事項
*1：HC 20,000ppm vol仕様の場合、表示分解能は、0?4,000ppm vol時に2ppm vol、4,000?20,000ppm vol時に10ppm volとなります。なお、この20,000ppm vol仕様は型式認定対象外です。
*2：RS-485をご使用になる場合は、別途見積もりが必要となります。USB形式での外部出力が必要な場合は、RS-232CをUSBに変換する市販のコンバータをご利用ください。
*3：DC電源にてご使用になる場合は、DCをACに変換する市販のインバータをご利用ください。
*4：本仕様書における応答速度・再現性・暖機特性・ドリフト・電源電圧変動影響は、いずれもCO 0.5% vol付近、C3H8 200ppm
vol付近、CO2 14% vol付近、およびO2 0.5% vol付近の標準ガスを使用した際の値で表されています。
*5：応答速度は、プローブを取り付けた状態で、サンプル入り口にてガスを切り替えたときの値です。
*6：再現性は、20回の繰返し測定値の標準偏差です。直線性(精度)の1/3以内の幅に入ります。
自動車排ガス測定器MEXA-584Lのオプション
- O2センサ(電気化学セル法)
- NOセンサ(電気化学セル法)
- エンジン回転・油温計
- エンジン回転センサ
- 油温センサ
- シリアルプリンタ
- プリンタケーブル(1.5m)
- RS232C入出力ケーブル(長さ2.5/5/10m)
- アナログ出力用基板(0?1V出力用)
- プローブ(O6/4mm、銅製パイプ)
- ドレンセパレータ(外付けタイプ)
- 二輪プローブ
自動車排ガス測定器MEXA-584Lのプリントアウト例
