サトテック

硬度計(硬さ計)HM-6561JP サトテック

クリックすると縮小します

画像をクリックすると拡大します

硬度計(硬さ計)HM-6561JPがおすすめ。鋼・ステンレス・鋳物・アルミ・青銅・真鋳などの様々な金属の硬さを検査することが出来ます。

送料/代引手数料無料本体のみ

注文FAX

各種お問合せ

見積依頼

製品名	価格
商品コード SHT-006-01 即納本体保証つき硬度計(硬さ計)HM-6561JP サトテック Dタイプ硬さ基準片、単4形乾電池つき `※硬さ基準片（テストブロック）、サポートリング（小）、日本語取扱説明書、ケース、クリーニングブラシ　各1点`	税別 64,800円（税込 71,280円）
商品コード SHT-000-23 即納オプション品硬さ計用R面測定用アダプタ（サポートリング）MJ-RING（12種類）MJ-RING　サトテック `※12種類。硬度計D･DC･C用`	税別 24,000円（税込 26,400円）
商品コード SFT-001-21 即納オプション品 PC通信用ソフトウェアとケーブルMJ-TG-SW サトテック `※USBケーブル、ソフトウェアCD-ROM、取扱説明書`	税別 12,800円（税込 14,080円）

硬度計(硬さ計)HM-6561JP　Dタイプ（汎用タイプ）の特長

ボタン操作で簡単に、測定番号、試験片の材質などを設定可能
インパクト（衝撃）方向（測定方向は上から下方向だけでなく、斜め方向、下から上方への測定に対する設定も可能）
選択された任意の単位（HL, HRC, HRB, HV,HB,HS）で硬度を表示
50データまでの測定データや設定モードを本体に記録可能
簡易校正機能あり
低電圧表示と自動電源オフ機能付
専用ケーブルでPCとの接続可能（オプション）

HL	リーブ（D）	HRC	ロックウェルC
HB	ブリネル	HS	ショア
HRB	ロックウェルB	HV	ビッカー

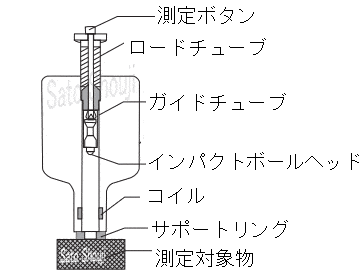

硬度計(硬さ計)HM-6561JP

硬度計(硬さ計)HM-6561JP　Dタイプ（汎用タイプ）の主な使用例

設備機械、組立機械の常用部品や重量の部品の検査
金型の表面の検査
圧力容器、ターボ発電機などの検査、解析
生産ラインのベアリングやその他の部品の検査
保管された金属材料の識別

硬度計(硬さ計)HM-6561JP　Dタイプ（汎用タイプ）の仕様

硬度計(硬さ計)HM-6561JP

再現精度^※1	最大10HLD（HLD = 800の時）
測定範囲^※2	200 ～ 900 HL
変換	HL – HRC – HRB – HB – HV - HS
材質選択	9種類
メモリー	50データ
インパクトデバイス	Dタイプ（重量75ｇ）
ディスプレイ	12.5mmLCD　（バックライト付き）
電源	単4型電池　ｘ　2本
使用環境温湿度	-10～50℃　/　90％RH以下　（結露なきこと）
保管環境温湿度	-30～60℃　/　90％RH以下　（結露なきこと）
寸法・重量	146　x　65　x　36　（mm）　130g（電池は除く）
付属品	硬さ基準片、サポートリング（小）、取扱説明書、キャリングケース、クリーニングブラシ　各1点
オプション	サポートリング

※1：試料 5mm以上、5kg以上、Ra2㎜以内
※2：単位変換値に精度保証はありません。

硬度計(硬さ計)HM-6561JPと材質と硬度単位の関係

材質	HL	HRC	HRB	HB		HS	HV
材質	HL	HRC	HRB	30D2	10D2	HS	HV
鋼と鋳鋼	300～900	20.0～68.0	38.4～99.5	80～647		32.5 ～99.5
工具鋼	300～840	20.4～67.1					80～940
ステンレス	300～800	19.6～62.4	46.5～101.7	85～655			80～898
ねずみ鋳鉄	360～650			93～334			80～802
ノジュラー鋳鉄	400～660			131～387
鋳造アルミ	174～560				20～159
真鍮	200～550		13.5～95.3		40～173
青銅	300～700				60～290
銅	200～690				45～315

硬度計(硬さ計)HM-6561JPの測定前の前処理

測定の精度を高めるために測定物の表面を研磨し滑らかにしてください。
磁気を帯びたものの測定は避け、測定物の表面温度は、120℃以下にして下さい。

重量について

正確な測定のために、厚さ、重さ、中空でない事を確認してください。
インパクト部品が打つことに耐える硬さが必要です。
5kg以上の中空でない試験片は、支持台なしで直接測定が可能です。
3kg～5kgの試験片は、測定による破損、変型を避けるため5kg以上の支持台に固定してください。
2kg以下の試験片も5kg以上の支持台に固定してください。
試験片と支持台の表面は、硬く、清潔で滑らかにしてください。
両者をさらに固定するために、ワセリンやイエローグリ－スの使用も有効です。
しっかりとした接合には、若干の経験が必要です。
接合が適切でないと正確な測定が期待できません。

次のような条件が満たされない場合、適切な接合作業が測定前に必要です。

・試験片の表面とベースプレートは、地面と平行で平らな状態が要求されます。
・測定時インパクトデバイスと試験片の表面は、垂直状態です。
・試験片には、3mm以上の厚さが必要です。

滑らかさについて

より正確な測定のため、試験片表面の粗さ（Ra）は、２μm以下まで研磨してください。

清浄度について

測定精度を高めるために試験片表面は、油染み、錆び、電気メッキ、塗装跡などがない清潔な状態で測定してください。

安定度について

測定中試験片の変位を避けるため試験片をインパクト方向と垂直にしっかりと固定してください。
試験片に充分な重量と厚さがあるにも拘らずインパクトの衝撃によりテスト部分が変型したり、振動したりすることがあります。

テストする試験片の硬度は、通常よりも低くなりなす。
特に、大きな板状、長い棒や竿状、曲面状の物についてこの傾向があります。

このような試験片は、下図の内容を注意して測定してください。

硬度計(硬さ計)HM-6561JP

半径の曲率が30mm（R30）以上の場合は、そのまま硬度の測定が行えます。
半径の曲率が30mm（R30）以下の場合は、曲率を補うサポートリング(別売品)が必要です。

硬度計の試験片要求仕様

試験片	試験片の重さ（Kg）			最低厚さ（mm）		最大粗さ
インパクトデバイス	支持台と固定が必要	支持台で保持	支持台不要	試験片	硬化層	ISO	Ra	Rz
D	0.05～2	2.5	＞ 5	3	0.8	N7	2μm	10μm	▽6
