小型振動計TYPE3116/TYPE3116A

機械の異常監視・モニター

• 複数の測定点の固定化により設備の健康診断がさらに容易に
• 振動計3116が最も威力を発揮するのは、複数測定点の固定化による設備類の定期点検や異常監視・モニターです
• センサーを対象機器に取り付けコネクターボックスに接続しておけば、必要な時に随時、モニタリングやプリントアウトが可能です
• プリントアウトはメモリーされた順にナンバリングされて出力されるので、対象機器との照合は非常に容易です

振動計3116の特長

振動の聴診器効果

気になる狭所をピンポイント測定

重量130ｇのコンパクト設計

出張や現場で威力を発揮

パワーオフ直前の設定条件を記録

前回設定した条件で測定開始

省エネ設計

単4電池2本で連続12時間測定

• 本体は携帯電話感覚で片手の操作が簡単
• メモリー内蔵で最大256個のデータを保存可能
• シリアルインターフェース内蔵,コンピュータでのデータ処理も容易

振動計3116の仕様

測定範囲	加速度(ACC)	0.02～200m/s² RMS
	速度(VEL)	0.02～200mm/s RMS
	変位(DISP)	2～2000μm EQp-p
周波数範囲	加速度(ACC)	3Hz～10kHz
	速度(VEL)	10Hz～1kHz(JIS B0907-1989準拠)
	変位(DISP)	10Hz～400Hz
測定レンジ	加速度(ACC)	20, 200m/s² RMS
	速度(VEL)	20, 200mm/s RMS
	変位(DISP)	200, 2000μm EQp-p
指示特性	加速度(ACC)	RMS, EQ Peak, Peak
	速度(VEL)	RMS, EQ Peak, Peak
	変位(DISP)	RMS, EQ Peak, EQp-p, Peak
		EQ Peak=RMS×√2,EQp-p=EQ Peak×2
		Peak=生波形の片振幅
動特性(時定数)		RMS, EQ Peak, EQp-p;1s
		Peak 立上り50ms 立下り3s
液晶表示器	表示器	バックライト付液晶表示器 128×64ドット
	ホールド機能	データホールド
	デジタル表示	数値表示4桁
		表示周期 2s 100ms毎20個の算術平均
	バーグラフ	0～100%
	警告表示	過負荷 フルスケールで「Over」を表示
	バッテリ表示	残量4段階表示
	データメモリ	最大256個
出力端子	-	Menu画面にて交流/ヘッドホン切替選択
	交流出力	出力電圧;1Vrms(FS)　負荷抵抗100kΩ以上
	ヘッドホン出力	専用ヘッドホンによる振動音モニター
		レベル可変機能付
精度		±5%
I/O端子	-	コンピュータへのデータ出力 及びプリンタへの直接出力
	インターフェース	RS-232C
使用温湿度範囲		-10～+50℃　30%～90%(結露しないこと)
電源		単4形アルカリ乾電池(LR03)2本又はACアダプタ
		電池による連続使用時間　約12時間

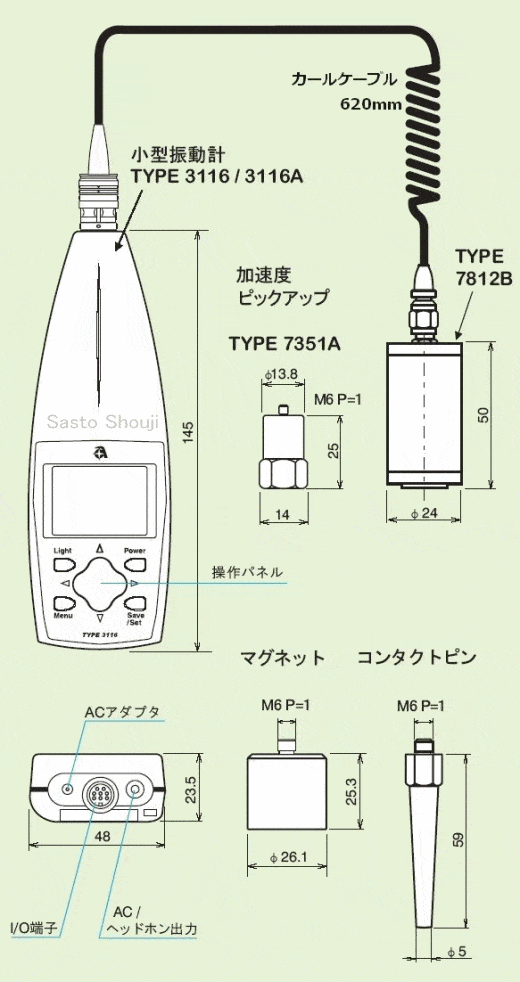

寸法・重量		145(H)×48(W)×23.5(D) 約130g (電池を含む)
付属

加速度ピックアップ仕様
