日置 (HIOKI) 絶縁抵抗計 IR4053-10/IR4053-11(5レンジデジタル)
クリックすると縮小します
画像をクリックすると拡大します
校正書類の発行可:有償
●1000VでPVのメンテナンスに使用可能
●発電中PVの影響を受けずに測定
●短絡しなくても正確、安全に測定
●4秒で測定値表示
●落下に耐える対衝撃設定
【IR4053-10】テストリードセットL9787付属
【IR4053-11】スイッチ付リードセットL9788-11付属
送料/代引手数料無料 本体のみ
注文FAX
問い合わせる
見積を依頼
校正付見積を依頼
注文FAX
問い合わせる
見積を依頼
校正付見積を依頼
| 製品名 | 価格 |
|---|---|
商品コード D-HI-IR405310
日置 (HIOKI) 絶縁抵抗計 IR4053-10
※テストリードL9787付属
|
税別 39,600円 （税込 43,560円） |
商品コード D-HI-IR405311
日置 (HIOKI) 絶縁抵抗計 IR4053-11
※スイッチ付きリードセットL9788-11付属
|
税別 43,560円 （税込 47,916円） |
日置電機 太陽光発電システム用絶縁抵抗計 IR4053の特長
- PVの絶縁抵抗を昼間でも安全、正確に測定
- PV専用ファンクション搭載、測定時間4秒
- JIS認証の絶縁抵抗測定5レンジ搭載
- 1000V対応PVシステムの開放電圧点検に電圧測定DC1000V搭載
- コンパレータ機能搭載
- コンクリート上1mからの落下に耐える耐衝撃設計
日置電機 太陽光発電システム用絶縁抵抗計 IR4053の使用例
太陽電池パネルの絶縁抵抗測定
日置電機 太陽光発電システム用絶縁抵抗計 IR4053の仕様
基本仕様
| PVΩ測定 | ||||
|---|---|---|---|---|
| 測定電圧 | DC 500 V | DC 1000 V | ||
| 最大表示値 | 2000 MΩ | 4000 MΩ | ||
| 測定範囲 | 0.200〜500 MΩ | 501〜2000 MΩ | 0.200〜1000 MΩ | 1010〜4000 MΩ |
| 確度 | ±4% rdg. | ±8% rdg. | ±4% rdg. | ±8% rdg. |
| その他測定範囲 | 0〜0.199 MΩ | |||
| 確度 | ±2% rdg. ±6 dgt. | |||
絶縁抵抗測定
| 定格測定電圧 | DC 50 V | DC 125 V | DC 250 V | DC 500 V | DC 1000 V |
|---|---|---|---|---|---|
| 有効最大表示値 | 100 MΩ | 250 MΩ | 500 MΩ | 2000 MΩ | 4000 MΩ |
| 第一有効測定範囲MΩ | 0.200〜10.00 | 0.200〜25.0 | 0.200〜50.0 | 0.200〜500 | 0.200〜1000 |
| 確度 | ±4% rdg. | ||||
| 定格測定電圧を維持できる下限抵抗 | 0.05 MΩ | 0.125 MΩ | 0.25 MΩ | 0.5 MΩ | 1 MΩ |
| 直流電圧測定 | 4.2 V (0.001 V分解能)〜1000 V (1 V分解能), 4レンジ, 確度: ±1.3% rdg. ±4 dgt., (1000 V超の範囲は確度保証なし) | ||||
| 交流電圧測定 | 420 V (0.1 V分解能)/600 V (1 V分解能), 2レンジ, 50/60 Hz, 確度: ±2.3% rdg. ±8 dgt., (600 V超の範囲は確度保証なし) | ||||
| 表示 | 半透過型FSTN液晶, バックライト | ||||
| 応答時間 | 絶縁抵抗レンジ1秒, PVΩファンクション4秒 ※当社規定の条件にて | ||||
| 機能 | 活線警告, 自動放電, 交流/直流自動判別, コンパレータ, ドロッププルーフ, オートパワーセーブ | ||||
| 電源 | 単3形アルカリ乾電池(LR6) ×4, 連続使用時間: 20 h (当社規定の条件にて) | ||||
| 寸法・質量 | 159 W × 177 H × 53 Dmm, 600 g (電池含む, テストリード含まず) | ||||
| 付属品 IR4053-10 |
テストリードL9787 ×1 , 首掛けストラップ ×1, 取扱説明書 ×1, 単3形アルカリ乾電池 (LR6) ×4 | ||||
| 付属品 IR4053-11 |
スイッチ付きリードセットL9788-11 ×1 , 首掛けストラップ ×1, 取扱説明書 ×1, 単3形アルカリ乾電池 (LR6) ×4 | ||||
日置電機 太陽光発電システム用絶縁抵抗計 IR4053のオプション
絶縁抵抗計 IR4053-10のオプション

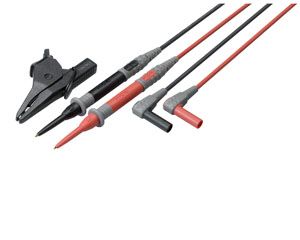

テストリード L9787
￥2,000(税別)[IR4053-10 標準付属品]
ワニ口クリップとのセット, 1.2m

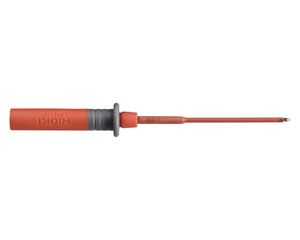

ブレーカピンL9787-91
￥800(税別)ブレーカ端子チェック用、L9787先端に装着
絶縁抵抗計 IR4053-11のオプション

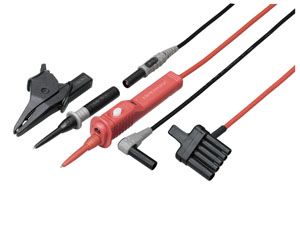

スイッチ付きリードセット L9788-11
￥6,500(税別)[IR4053-11 標準付属品]
ライン側スイッチ付L9788-10/アース側リード/ワニ口クリップとのセット,1.2m

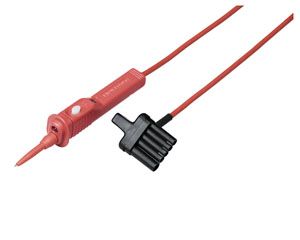

スイッチ付きリード L9788-10
￥5,000(税別)LEDライト付、コンパレータ表示器（本体に測定機能がある場合のみ動作）,1.2m

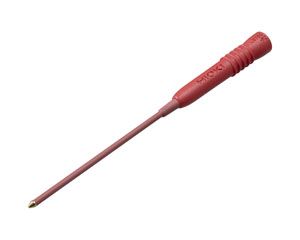

先ピン L9788-90
￥1,000(税別)L9788/L9788-10先端交換用,ピン長35m

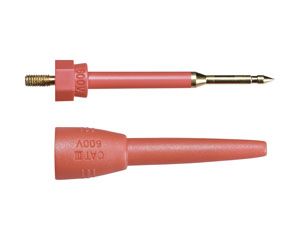

ブレーカピンL9788-92
￥1,200(税別)ブレーカ端子チェック用,L9788-10先端に装着,65mm/φ2.6mm
