ポータブル形超音波流量計ポータフローC(Portaflow-C)

クリックすると縮小します

ポータブル形超音波流量計ポータフローC(Portaflow-C)

画像をクリックすると拡大します

校正書類の発行可(有償)

新モデルは明るさ2倍・視野角80度のディスプレイで見やすさアップ。
配管工事不要でトータルコストダウン。配管の外側から測定可能。
●検出器はベルトで簡単に着脱可能。設備稼働中でも取付可能。
●携帯できる約1kgのハンディタイプ
●消費熱量演算機能付き
●用途に応じた豊富な検出器の品ぞろえ。∅13~6000mmの口径に対応
●測定データはSDカードへ保存可能。
●超音波が通る均一な液体: 水、温水、蒸留水、アルコール、ミルク、エタノール等
●液体温度:-40~+200℃、測定流速:0~±32m/s(最少±0.3m/s)

形式の最後にAがつく製品に限りTAG番号の指定が必要です

形式の最後にAがつく製品に限りTAG番号の指定が必要です

送料無料 本体のみ※代引不可 注文FAX お問合せ 見積依頼 校正付見積依頼
製品名 形式 価格
商品コード K-FE-FSC-010 納期を確認下さい
流量計変換器 FSCS1 ポータブル形超音波流量計ポータフローC  ※FSCS10A3-10Jの後継機種。※標準税別818,700円
FSCS10A4-10J 代引不可 税別 638,600円
(税込 689,688円)
商品コード K-FE-FSC-012 納期を確認下さい
プリンタ付き流量計変換器 FSCS2 ポータブル形超音波流量計ポータフローC ※FSCS20A3-10Jの後継機種。※販売税別970,700円
FSCS20A4-10J 代引不可 税別 825,100円
(税込 891,108円)
商品コード K-FE-FSS-007 納期を確認下さい
高温用検出器FSSH(Φ50-400mm) 200℃まで ※TAG番号の指定が必要。取付ベルト(SUSネジ締めベルト600mまで1.0mx4本)、高温用グリース、 防水処理なし、ステンレスタグ銘板つき ※標準税別1,030,000円
FSSH1CD1-YA 代引不可 税別 978,500円
(税込 1,056,780円)
商品コード K-FE-FSS-008 納期を確認下さい
大口径用検出器FSSE(Φ200-6000mm) ※配管取付金具付ワイヤ(口径Φ6000mm以下 20mx2本)、シリコングリース、 防水処理あり、ステンレスタグ銘板なし  ※標準税別586,000円
FSSE1EC1-BY 代引不可 税別 586,000円
(税込 632,880円)

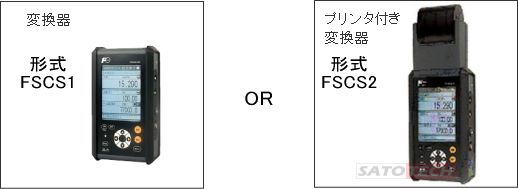

1)本体(変換器)の選択 防塵防水IP64

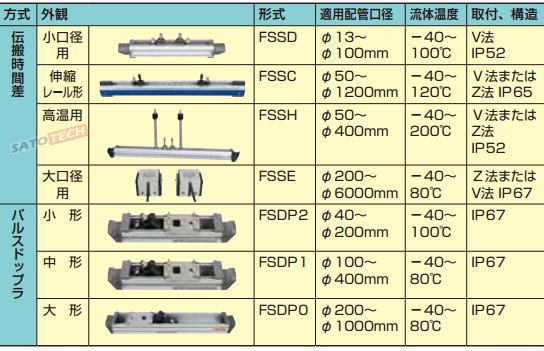

2)用途に応じた検出器の選択

ポータブル形超音波流量計ポータフローC(Portaflow-C)の特長

■見やすさを追求した大型液晶表示

前モデルに比べ、明るさが2倍、視野角が80度に拡大。
言語の選択可能:日本語・英語・中国語・ドイツ語・フランス語・スペイン語

前モデル
前モデルの画面
新モデル
新モデルの画面

受信波形表示
受信波形表示
ロガデータ
ロガデータ

■消費熱量演算機能付き

冷暖房設備で液体により授受される熱量を測定する機能です。

■SDカードに長期間の測定データを保存

設定した一定周期で、測定データ(測定値、積算値など)をSDカードに自動的に保存できます。

・最大8GBまで使用可能です。

・512MBの場合、約2年分の測定データーの保存が可能です。(測定周期30秒で保存データ種類14種類の場合)

・PC接続に便利なUSBポート付き

■内蔵のバッテリ駆動で連続12時間動作

フル充電後12時間駆動するため、屋外等での長時間の測定作業も安心です。

■ドップラ式検出器で流速分布表示(オプション)

別売りのドップラ式検出器により配管内の流れの状態をリアルタイムに観察することができます。

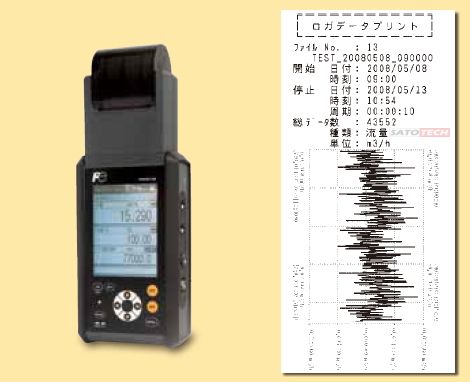

■データを手軽に出力できる専用プリンタ(オプション)

本体の上部に取り付けられる小型プリンタで、いつでもどこでもデータの画面をプリントできます。

専用プリンタ

超音波流量計の測定方法

伝搬時間差方式:V法

伝搬時間差方式:V法

配管の外側に取り付けたセンサにより、上流側と下流側から斜めに超音波パルスを伝搬させ、流れにより生ずる時間差を検出して流量を測定します。

伝搬時間差方式:Z法

伝搬時間差方式:Z法

既設配管の外側に取り付けたセンサにより、上流側と下流側から斜めに超音波パルスを伝搬させ、流れにより生ずる時間差を検出して流量を測定します。
取付位置が充分に確保できないとき、濁度が高い流体の測定などのときに使用します。

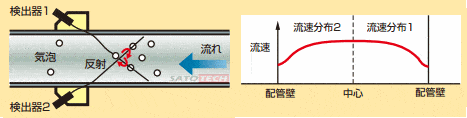

パルスドップラ方式

パルスドップラ方式

超音波パルスを液体中へ送信し、液体中の気泡やパーティクルなどの反射体からのエコーのドップラ周波数が流速で変化することを利用して流速分布を測定します。

ポータブル形超音波流量計ポータフローC(Portaflow-C)の仕様

適用流体 超音波が通る均一な液体
水、温水、蒸留水、アルコールなど
適用配管内径 ∅13mm~∅6000mm(検出器による)
見積もりの際は検出器の型番が必要になります。
測定流体温度 -40~+200℃(検出器による)
測定流速レンジ 0~±32m/s(最小±0.3m/s)
測定精度 ±1.0% of rate(口径・流速による)
演算・出力周期 1秒
測線 伝搬時間差式(1測線)
表示器 バックライト付きカラーグラフィックディスプレイ(TFT LCDモニタ) 240*320ドット
アナログ出力信号 DC4~20mA(1点)
アナログ入力信号 DC4~20mA(2点) または、DC4~20mA + DC1~5V(1点)
電源電圧 内蔵バッテリ(満充電で連続12時間動作)
変換器構造 防塵防水IP64 (プリンタなしの場合)
変換器大きさ 210×120×65mm (プリンタなしの場合)
変換器質量 約1kg
SDカード 512MBで約2年分のデータ保存可能。最大8GB
シリアル通信 伝送データ(瞬時値,積算値等SDカードの保存データ)
USBポートを使用
伝送距離:最大3m
機能 ダンピング時定数(0~100秒)
瞬時値表示(10桁)各種流量単位設定可能
積算表示(10桁)各種流量単位設定可能
消費熱量演算
自己診断(バッテリ低下,センサからの受信波診断)
フラッシュメモリ(配管,流体、センサ等の測定パラメータ)
登録サイト数32ケ所
ゼロ調整(セットゼロ/クリアゼロによる)
グラフ表示、波形表示
日本語、英語、ドイツ語、フランス語、スペイン語、中国語表示
正逆流量測定
低流量カット(0~5m/s)
オプション プリンタ付:画面ハードコピー、定周期プリント、ロガーデータプリント
流速分布測定用検出器:瞬時値、平均値の流速分布表示

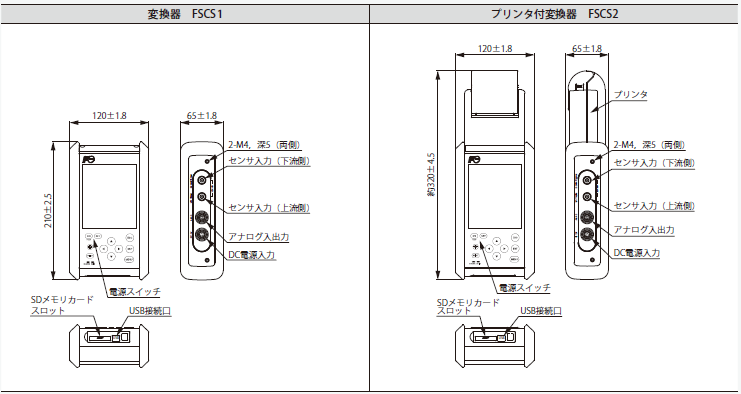

外形図
