日置 (HIOKI) クランプロガー LR5051【HIOKIデータミニ】
クリックすると縮小します
画像をクリックすると拡大します
校正書類の発行可:有償
■クランプで簡単に負荷電流/漏れ電流記録
■小さくても大きな安心、簡単にずっと測れる小型ロガー
※クランプオンセンサはオプションです。別途ご選択ください。
記録したデータの収集、パソコンへの転送には別売のLR5091もしくはLR5092のいずれかが必要です
注文FAX
各種お問合せ
見積依頼
校正付見積依頼
| 製品名 | 価格 |
|---|---|
|
商品コード D-HI-LR5051
日置 (HIOKI) LR5051クランプロガー本体 【HIOKIデータミニ】
|
税別 30,690円 （税込 33,759円） |
商品コード D-HI-9669
日置 (HIOKI) クランプオンセンサ9669
※負荷電流AC1000A
オプション品
|
税別 38,800円 （税込 42,680円） |
商品コード D-HI-9695-02
日置 (HIOKI) クランプオンセンサ9695-02
※負荷電流AC50A
オプション品
|
税別 13,200円 （税込 14,520円） |
商品コード D-HI-CT6500
日置 (HIOKI) クランプオンセンサCT6500
※負荷電流AC500A
オプション品
|
税別 16,500円 （税込 18,150円） |
商品コード D-HI-9657-10
日置 (HIOKI) クランプオンリークセンサ9657-10
※負荷電流AC10A
オプション品
|
税別 31,260円 （税込 34,386円） |
商品コード D-HI-9675
日置 (HIOKI) クランプオンリークセンサ9675
※漏れ電流測定用
オプション品
|
税別 28,600円 （税込 31,460円） |
商品コード D-HI-LR5091
日置 (HIOKI) LR5091通信アダプタ
|
税別 9,600円 （税込 10,560円） |
商品コード D-HI-LR5092
日置 (HIOKI) LR5092 データコレクタ
|
税別 45,540円 （税込 50,094円） |
商品コード D-HI-9219
日置 (HIOKI) 接続ケーブル9219
オプション品
|
税別 5,300円 （税込 5,830円） |
商品コード D-HI-Z5004
日置(HIOKI) マグネット付ストラップ Z5004
※小型のロガーやテスタを磁石で簡単固定
オプション品
|
税別 3,700円 （税込 4,070円） |
日置 (HIOKI) クランプロガー LR5051【HIOKIデータミニ】の特長
- 設置スペースを気にしない小型軽量ポケットサイズ
- 一目で分かりやすい2項目表示
- 記録を停止しないでPCにデータ転送可能
- 記録しながら電池交換 (電池を外しても約30秒間は記録を継続)
- 最大で従来比3倍の記録容量 (1chあたり60000データ)
- 変化を逃さず記録する、統計値記録モードを新搭載
- 電池がなくなっても測定データは消えません
- 万が一の誤操作でも安心 (一つ前の記録データをバックアップ)
日置 (HIOKI) クランプロガー LR5051【HIOKIデータミニ】の仕様
| 測定項目 | 交流電流2ch (オプションのクランプオンセンサの種類により, 負荷電流2ch, 漏れ電流2ch, 負荷電流と漏れ電流各1ch等の測定可能) ※間欠動作する電流, 漏れ電流は測定できません |
|---|---|
| 測定範囲 | AC 500.0 mA〜1000 A rms, 5レンジ ※測定範囲はクランプセンサによって異なります |
| 確度 | 基本確度 : ±2.0% rdg. ±0.13% f.s. (本体+ CT6500センサ確度, 500.0Aレンジ, 50/60 Hzにて) ※基本確度は代表値を掲載, 本体のみでは±0.5 %rdg. ±5 dgt., クランプセンサ確度は別途加算, 詳しくは単品カタログをご確認ください |
| 記録容量 | 瞬時値記録: 60,000データ/ch, 統計値記録: 15,000データ/ch |
| 記録間隔 | 1〜30秒, 1〜60分, 15設定 |
| 記録モード | 瞬時値記録: 記録間隔ごとの瞬時値を記録 統計値記録: 1秒間隔で測定し記録間隔ごとの瞬時値/最大/最小/平均値を記録 |
| 記録方法 | ワンタイム: メモリフル時記録停止 エンドレス: メモリフル時古いデータから削除して上書き保存 本体キー操作または予約時刻で開始 本体キー操作または予約時刻で停止, またはメモリフル時自動停止 (ワンタイム記録にて) |
| その他機能 | 常に1回前の記録データをバックアップ, 電池消耗時も記録データ/設定条件をバックアップ, 電池交換時に記録動作と時計を約30秒間保持 |
| 防じん防水性 | なし |
| インタフェース | 通信アダプタまたはデータコレクタと赤外線通信 |
| 電源 | 単3形アルカリ乾電池 (LR6) × 2, 電池寿命: 約1年 (記録間隔1分, 画面省電力モード, 瞬時値記録, 20℃環境にて), 約1か月 (記録間隔1秒, 画面省電力なし, 瞬時値記録, 20℃環境にて) |
| 寸法・質量 | 79W × 70H × 37D mm, 165 g |
| 付属品 | 単3形アルカリ乾電池 (LR6, 本体に内蔵) ×2, 取扱説明書 ×1, 操作ガイド ×1 |
日置 (HIOKI) クランプロガー LR5051【HIOKIデータミニ】のオプション品

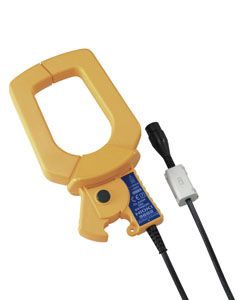

| AC負荷電流用センサ | クランプオンセンサ9669 |  |
・周波数特性 振幅 40 Hz〜5 kHz 位相 45 Hz〜5 kHz ・定格一次電流AC1000A ・出力電圧 AC 0.5mV/A ・可能導体径 Ø 55 mm ※ 電源品質アナライザの他、電力計、電圧入力の記録計等で電流入力用センサとして使用可能 |
|---|---|---|---|

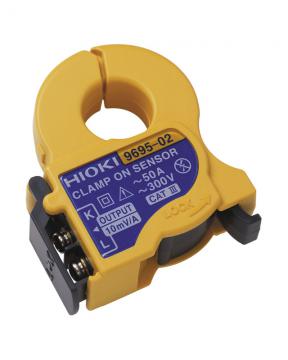

| クランプオンセンサ9695-02 |  |
CE非対応 ※9219ケーブル必要 ・周波数特性 振幅 40 Hz〜5 kHz 位相 45 Hz〜5 kHz ・定格一次電流 AC 50A ・出力電圧 AC 10mV/A ・可能導体径 Ø 15 mm ※ クランプオンパワーハイテスタ 3169, 2300シリーズ, クランプロガーLR5051(50Aセンサのみ) で電流入力用センサとして使用可能です | |

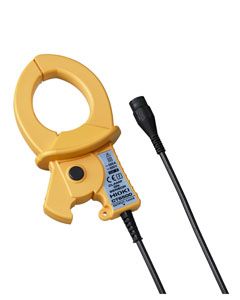

| クランプオンセンサCT6500 |  |
・周波数特性 振幅 40 Hz〜1 kHz ・定格一次電流AC 500A ・出力電圧AC 1mV/A ・最大入力 AC 600 A ・可能導体径 Ø 46 mm ※LR5051、LR8513用、電力計には使用不可 | |
| 接続ケーブル 9219 |  |
9695-02/-03/-80に接続してBNC端子に接続, 3m | |

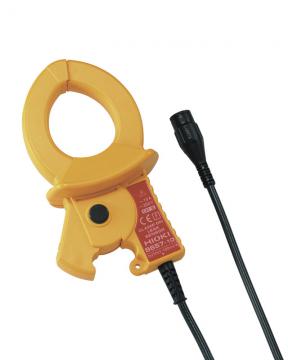

| AC漏れ電流用センサ | クランプオンリークセンサ 9657-10 |  |
・可能導体径 Ø 40 mm ・周波数特性40Hz〜5kHz ・定格一次電流AC 10A ・出力電圧AC 100mV/A ※ 電源ラインモニタ3351の他, PQA等の電流入力用センサとして使用可能です |

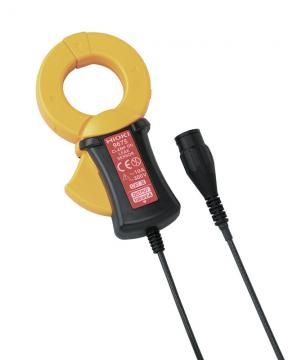

| クランプオンリークセンサ 9675 |  |
・周波数特性40Hz〜5kHz ・定格一次電流AC 10A ・出力電圧AC 100mV/A ・可能導体径 Ø 30 mm ※ 電源ラインモニタ3351 の他, PQA 等の電流入力用センサとして使用可能です | |

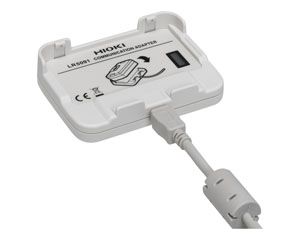

| PCへのデータ取込み用 | 通信アダプタ LR5091 |  |
LR5091 (USBケーブル付属) ・LR5000sロガー専用 ・LR5000s→PCへデータ転送 ・PC→LR5000sへ設定/時計転送 ・専用ソフトウェア付 ・USB 2.0 ※LR5000sデータミニで記録したデータの収集、パソコンへの転送にLR5091もしくはLR5092のいすれかが必要です |

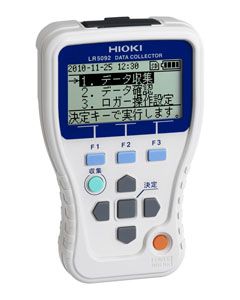

| データコレクタ LR5092 |  |
LR5092 (USBケーブル付属) ・LR5000sロガー専用 ・LR5000s→PCへデータ転送 ・PC→LR5000sへ設定/時計転送 ・専用ソフトウェア付 ・USB 2.0 ※LR5000sデータミニで記録したデータの収集、パソコンへの転送にLR5091もしくはLR5092のいすれかが必要です | |
| その他 | マグネット付きストラップ Z5004 |  |
