放射温度計TMHX-CNEシリーズ
クリックすると縮小します
画像をクリックすると拡大します
■充実した機能を搭載したニュースタンダードモデル
■実効波長 2～6.8µ
■温度範囲 0～500℃
お客様の要望に合わせて仕様の変更可能ですのでお気軽にご相談ください。オーダーメイドの受注生産可能
注文FAX
問い合わせる
見積を依頼
校正付見積を依頼
| 製品名 | 距離 | スポット径 | 価格 |
|---|---|---|---|
|
商品コード O-TMHXCNE500E1
小形放射温度計TMHX-CNE0500-0035E1.6-000（高速・小径）
|
35ｍｍ | Φ1.6ｍｍ |
価格は一例 仕様は相談
税別 69,200円 （税込 76,120円） |
|
商品コード O-TMHXCNE500E2
小形放射温度計TMHX-CNE0500-0070E003-000（高速・小径）
|
70ｍｍ | Φ3.0ｍｍ |
価格は一例 仕様は相談
税別 69,200円 （税込 76,120円） |
|
商品コード O-TMHXCNE500E3
小形放射温度計TMHX-CNE0500-0120E5.5-000（高速・小径）
|
120ｍｍ | Φ5.5ｍｍ |
価格は一例 仕様は相談
税別 73,400円 （税込 80,740円） |
| 型式 | 温度範囲 | 実効波長 | 測定距離 | 標的サイズ | 応答速度 |
|---|---|---|---|---|---|
| TMHX-CNE0500-0035E1.6 | 0～500℃ | 2.0～6.8μm | 35mm | Ø1.6mm | 0.01秒～ |
| TMHX-CNE0500-0070E003 | 70mm | Ø3mm | |||
| TMHX-CNE0500-0120E5.5 | 120mm | Ø5.5mm |
ローコストタイプ 放射温度計 TMHX-CNEシリーズの特長
低価格なので複数台使用にも最適
温度計単体で使用することも可能です。
表示器不要なら、複数台設置が必要な場合も低価格なTMHX-CNE0500(E)シリーズであれば、大きなコストダウンになります。
設置環境に合わせて測定距離と標的サイズが選べます
標準測定距離と標的サイズは、35㎜/Ø1.6㎜、70㎜/Ø3.0㎜、120㎜/Ø5.5㎜ ですが、他の測定距離でもご使用いただけます。

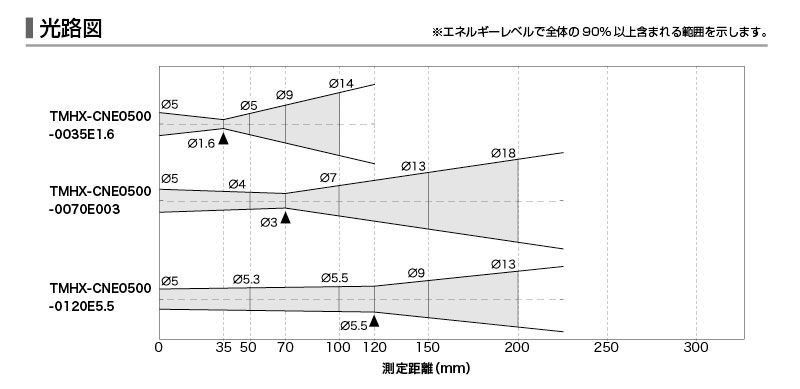

光路図で、設置環境に合わせた測定距離および標的サイズをお選びください。
安定性も大幅アップ
InSb(インジウムアンチモン)素子の採用により従来のサーモパイル素子搭載の温度計に比べ応答が速くなり、より安定的になりました。
汎用品でありながら、最短で10mSの速い応答速度です。

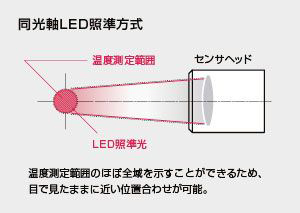

目で見たままに近い位置で正確な温度測定が可能
TMHX-CNE0500(E)シリーズが採用している「同光軸LED照準方式」は、温度測定範囲が目で見た状態に近いため、位置合わせが簡単にできます。測定範囲をワークの測定部分に適切に合わせられるため、正確な温度測定が可能です。
豊富なアクセサリ
温度計筐体は防塵構造(IP67相当)の為、悪環境の現場でも使用可能となりました。
豊富なアクセサリが揃っていますので、過酷な環境下でも安定した測温ができます。
信頼の品質
低価格ですが、TMHX-CNE0500(E)シリーズは温度校正済の商品です。そのため、ご希望であれば校正証明書やトレーサビリティ体系図を別途発行可能です。（有償）
小型・軽量な温度計
狭くて温度計が付けられない？
設置場所が動くので温度計をつけると重量オーバーが心配？
→どちらもTMHX-CNE0500(E)シリーズが解決します。30×24×48.5mm・80gと小型・軽量！
既存の設備に温度計の後付けが容易です。
CEマーキング適合品
CEマーキングに適合していますので、ヨーロッパ向けの既存設備・装置に温度計だけ後付でも手続きが簡単です。
【表示器・設定器】
ご使用用途に合った表示器・設定器を下記よりご選択ください。
ローコストタイプ 放射温度計 TMHX-CNEシリーズの用途例

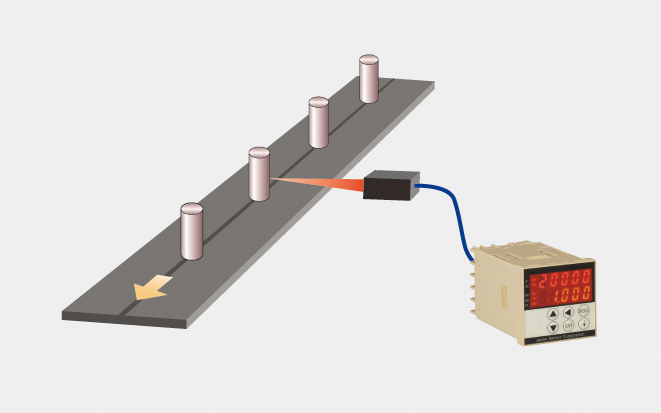

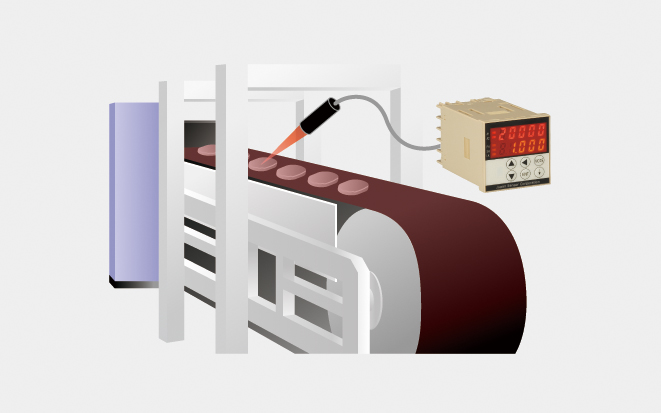

コンベア上の製品

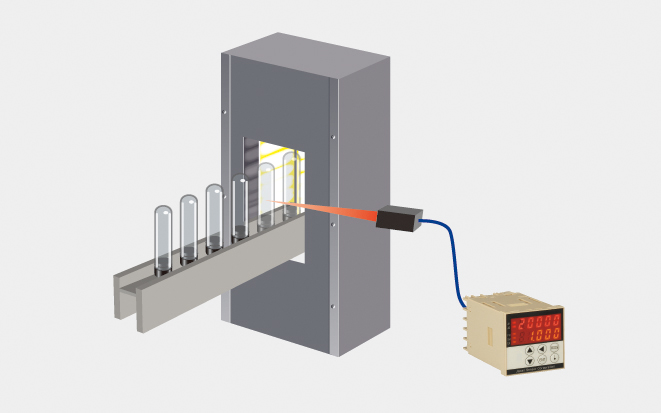

ペットボトルプリフォームの温度測定

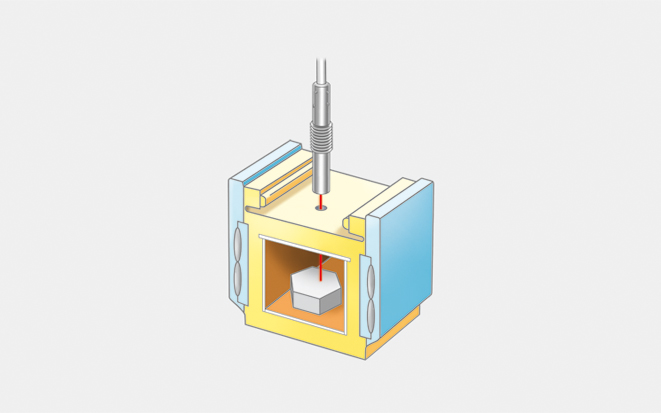

マイクロ波加熱

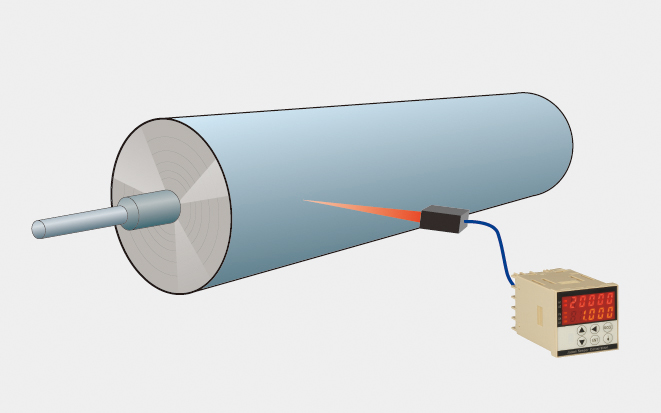

回転するゴムロールの温度測定

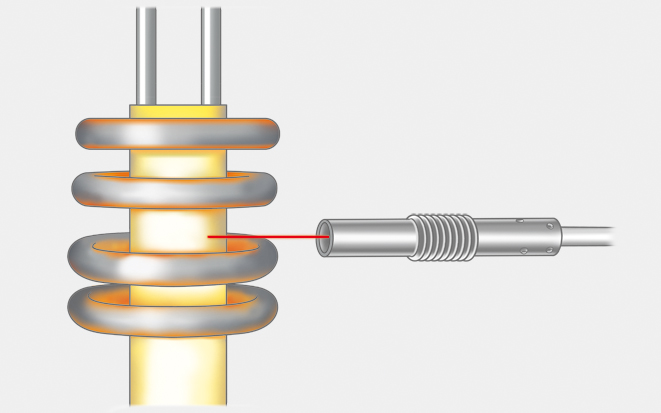

高周波加熱
食品加工ライン
ローコストタイプ 放射温度計 TMHX-CNEシリーズの仕様
| 型式 | TMHX-CNE0500-0035E1.6 | TMHX-CNE0500-0070E003 | TMHX-CNE0500-0120E5.5 |
|---|---|---|---|
| 温度範囲 | 0～500℃ | ||
| 実効波長 | 2～6.8μm | ||
| 検出素子 | InSb | ||
| 標準測定距離 | 35mm | 70mm | 120mm |
| ※他の距離でも使用可能。光路図をご参照ください。 | |||
| 標準標的サイズ | Ø1.6mm | Ø3.0mm | Ø5.5mm |
| 照準 | LED 照準 | ||
| 精度定格 | 300℃未満：± 3.0℃
300℃以上：測定値の± 1% | ||
| 再現性 | ± 0.5℃ | ||
| 測定分解能 | 0.5℃以下 | ||
| 応答時間
(スムージング機能にて可変可能) |
0.01 ～5 秒
（0 ～95％アナログ出力） | ||
| ウォームアップ時間 | 1分 | ||
| 出力 アナログ出力
（非絶縁） 出力タイプ（切換） |
DC4～20mA,DC0～20mA,mV/℃,DC0～1V
(オプションで0～5V・0～10Vあり) | ||
| 出力 RS232C 出力
（RS232C 準拠、非絶縁） |
出力スイング幅：約±4V
通信速度：4800,9600,19200,38400,57600,115200BPS | ||
| 出力 アラーム出力
（非絶縁） |
オープンドレイン：DC27V、0.2A | ||
| ピークホールド | リセット方式（選択） 時間：0.01 ～ 10 秒可変
放電：時間0.01 ～ 10 秒、レベル0.2 ～ 1.0 | ||
| 放射率補正 | 保証範囲 0.3～1.0
設定範囲 0.050～1.000(設定分解能0.001） 反射補正機能付 | ||
| センサ補正機能 | スパン;0.500～2.000
ゼロ ；-50～+50℃ | ||
| 使用周囲温湿度 | 0 ～ 50℃ （保存周囲温度：-15 ～70℃）
30～85% RH（結露のないこと） | ||
| 電源電圧 | DC4.7 ～ 27V、0.1A Max | ||
| ケーブル長（標準） | 2m | ||
仕様が異なる他商品の対応も可能。カタログをご確認の上、ご依頼ください。
ローコストタイプ 放射温度計 TMHX-CNEシリーズのオプション品
延長ケーブル TMBX-E05
接続ケーブルの延長用(5m)
e-CONメス/e-COMオス
分岐ケーブル TMBX-B01
接続ケーブルの延長用(5m)
e-CONメス/e-COMオス
黒体塗料 JSC-3号
ワークに塗布し放射率を高める
こちらの製品もいかがですか？- 関連製品 -

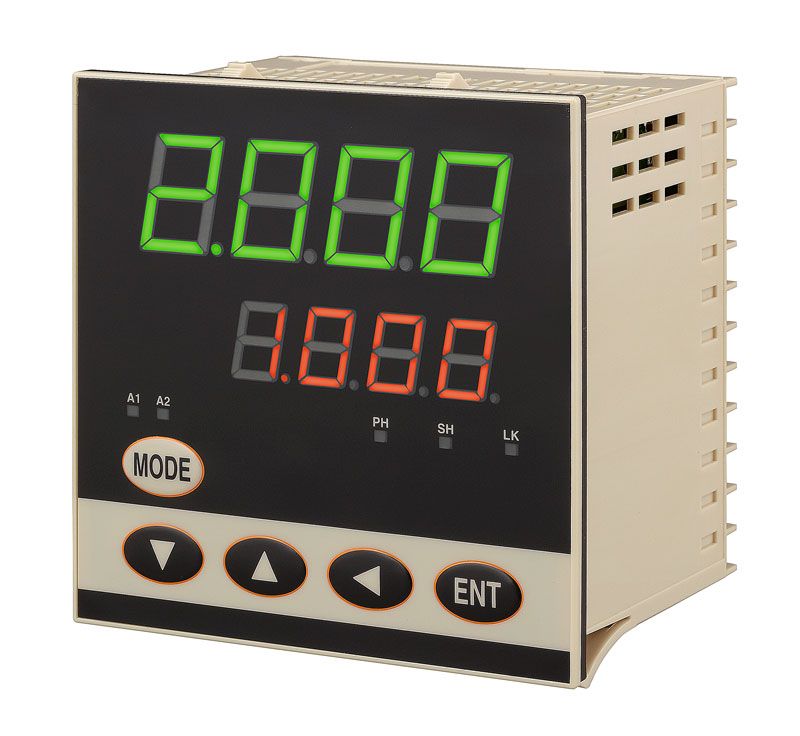

表示設定器高機能版TMCX-HA (TMHX用)
