デジタル超音波空気漏れ検知器 SNP-PK

クリックすると縮小します

デジタル超音波空気漏れ検知器 SNP-PK

画像をクリックすると拡大します

ピンポイントで圧縮空気漏れを特定できる

デモ機の貸し出し、訪問デモ可能です!お気軽にご相談ください!

送料/代引手数料無料 本体のみ 注文FAX 問い合わせる 見積を依頼
製品名 価格
商品コード SNP-005-01
即納
本体保証つき

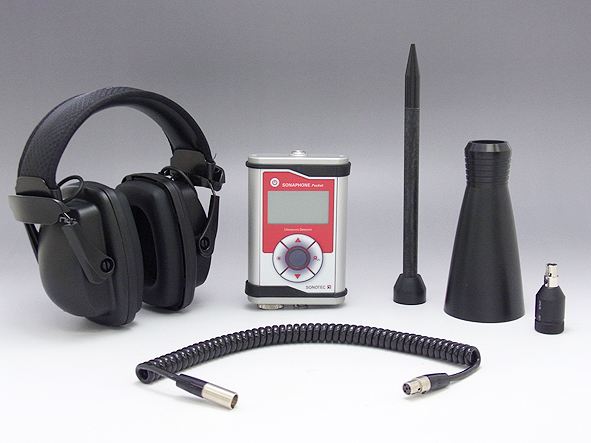

デジタル超音波空気漏れ検知器 SNP-PK ※日本語取扱説明書、ヘッドホン、エアプローブL50、アコースティックホーン、方向チューブ、延長ケーブル、ネックストラップ、キャリングケース
税別 340,000円
(税込 374,000円)
商品コード SNP-003-24
オプション品
フレキシブルエアープローブL53 (SNP-PK用) ※グースネック採用。手の届きにくい箇所のエア漏れ検知をピンポイントで検知
税別 75,000円
(税込 82,500円)
商品コード SNP-003-25
オプション品
パラボラ集音器(スーパーホン) SNP-L55 (SNP-PK用) ※最大20m先の離れた場所のリークを検知。照準器搭載で位置合わせが簡単
税別 216,000円
(税込 237,600円)
FAX注文受付
商品コード SNP-003-23
オプション品
コンタクトプローブL52 (SNP-PK用) ※漏れ以外の機械や装置の振動や摩耗など、内部の異常を検出可能。問題箇所をピンポイントで診断
税別 66,800円
(税込 73,480円)
商品コード SNP-011-51
即納
気密検査用超音波発信器 SONIC-PLUS サトテック 強力放射タイプ【広範囲用15m四方】157dB のハイパワー出力(密閉検査、隙間試験・真空検査) ※別売の空気圧漏れ検知器(超音波受信器)が必ず必要です。
税別 198,000円
(税込 217,800円)

デジタル超音波空気漏れ検知器 SNP-PKの特長

デジタル超音波設備診断器 SNP-PK は、パイプ内のガス、液体、固体の動きや摩擦や漏れにより発生する超音波(約40kHz)を可聴音に変換し、ヘッドフォンからの出力音で確認できる検知器です。
超音波の大きさはディスプレイに数値(単位:dBμV)で表示され、視覚的にも確認することができます。

デジタル超音波設備診断器 SNP-PK は、電池で動作するポータブルタイプの超音波測定器です。
標準付属のエアプローブL50は、製品本体に装着して使用するほか、付属のプローブ延長ケーブルに接続して使用することもできます。その他、用途に応じた数種類のプローブが使用可能です。


デジタル超音波空気漏れ検知器 SNP-PKの各部名称



デジタル超音波空気漏れ検知器 SNP-PKの用途

■ 圧力漏れ、真空漏れ、圧縮空気の漏れの検知
■ スチームトラップ、バルブのチェック
■ アーク、トラッキング、コロナなどの電気機器の症状の検知
■ 軸受、モータ、ポンプ、コンプレッサーなどのチェック

配管等からのエア漏れの検知と場所の特定に

SNP-PKの豊富なセンサの使い分けにより、より繊細に測定箇所の特定が可能になります。


デジタル超音波空気漏れ検知器 SNP-PKの仕様

周波数

40 kHz付近

ディスプレイ

バックライトつきLCD

接続端子

プローブ接続端子/ステレオジャック端子

供給電源

単3型アルカリ乾電池 × 2本

動作電圧

2×1.5V

電池寿命

約24時間

自動電源オフ機能

約10分後

サイズ

本体:W85×H130×D30 mm

プローブL50:H52mm×∅22 mm

重量

約300g(L50プローブ装着時・電池を含む)

使用環境

-10℃~60℃(結露なきこと)

保管環境

-20℃~60℃(結露なきこと)

保護等級

本体:IP54準拠

プローブ:IP20準拠

指令

新EMC指令2014/30/EU 準拠

改正RoHS指令(2011/65/EU)準拠

付属品

取扱説明書(1)、遮音ヘッドフォン(1)、キャリングケース(1)、

ネックストラップ(1)、リークタグ(25)、エアプローブL50(1)、

アコースティックホーン(1)方向チューブ(1)、

延長ケーブル(1)

別売品

防水コンタクトプローブL51

スチームトラップ・プローブL52

フレキシブルエアプローブL53

高感度パラボラプローブL55

超音波発信器MJ-40UT

注意1:デジタル表示は、実際の漏れ量ではありませんので単位はございません。あくまでも目安とお考えください。
注意2:毒性の気体や爆発性の気体でのリーク試験には適しておりません。


デジタル超音波空気漏れ検知器 SNP-PKのオプション(別売品)

■高感度パラボラプローブL55


高感度パラボリックリフレクターで、距離の離れた場所(最大20m先)の超音波信号(鉄塔の上のガイシなど)を捕らえることができます。目標ポイントを定め、赤色の照準ポインターで合わせます。

■防水コンタクトプローブL51

平面の超音波探査に特化した特別仕様のプローブです。防水性があり、水や湿気のある場所で使用できます。(使用後は、プローブをよく乾燥させる必要があります。)


■フレキシブルエアープローブL53

狭い空間で測定する場合に使用します。見通しの悪い場所で使用する場合には注意が必要です。
