イマダ デジタルフォースゲージ DSVシリーズ

クリックすると縮小します

イマダ デジタルフォースゲージ DSVシリーズ

画像をクリックすると拡大します

校正書類の発行可:有償


ハンドユーズに最適なデジタルフォースゲージ
荷重データや合格管理を容易にする多彩な機能
1000Nまでの幅広い荷重測定に対応可能
姿勢変化警告、内部メモリ(1000件)機能を追加した上位モデル

普及型デジタルフォースゲージDS2シリーズの後継機種

送料/代引手数料無料 本体のみ 注文FAX 各種お問合せ 見積依頼 校正付見積依頼
製品名 最大荷重 最小分解能 価格
商品コード H-IMD-DSV2N
イマダ デジタルフォースゲージ DSV-2N
2N 0.001N 税別 66,000円
(税込 72,600円)
商品コード H-IMD-DSV5N
イマダ デジタルフォースゲージ DSV-5N
5N 0.001N 税別 66,000円
(税込 72,600円)
商品コード H-IMD-DSV20N
イマダ デジタルフォースゲージ DSV-20N
20N 0.01N 税別 66,000円
(税込 72,600円)
商品コード H-IMD-DSV50N
イマダ デジタルフォースゲージ DSV-50N
50N 0.01N 税別 66,000円
(税込 72,600円)
商品コード H-IMD-DSV200N
イマダ デジタルフォースゲージ DSV-200N
200N 0.1N 税別 66,000円
(税込 72,600円)
商品コード H-IMD-DSV500N
イマダ デジタルフォースゲージ DSV-500N
500N 0.1N 税別 66,000円
(税込 72,600円)
商品コード H-IMD-DSV1000N
イマダ デジタルフォースゲージ DSV-1000N
1000N 1N 税別 74,800円
(税込 82,280円)
商品コード H-IMD-HDC1
オプション品
防火戸閉じ力測定用ハンドル HDC-1 イマダ ※・メカニカルフォースゲージFB-200N ・デジタルフォースゲージDST-200N ・デジタルフォースゲージDSV-200Nに使用可能
税別 11,500円
(税込 12,650円)

デジタルフォースゲージDSVシリーズの特長

●測定中の姿勢変化を検知し、アラームでお知らせ

●内部メモリに1000データまで保存が可能

●PCとUSB接続をし、付属のソフトウェアForce Loggerで簡単にデータ管理

●最大4台までPCに接続し、同時に検査データ・合格判定を記録(※別売のソフトウェアが必要となります。)

●低荷重レンジの故障を予防する機械式ストッパーの搭載(※50N以下のレンジのみ搭載)

●PCやモバイルバッテリーからのUSB給電が可能

●最長30時間のバッテリー駆動で連続使用の向上(※バックライトオフ時)


デジタルフォースゲージDSVシリーズの仕様

精度 ±0.2%F.S 1digit
測定単位 N(mN,kN) , kg(g) (※1)
表示 符号付4桁
サンプリング速度 最大1000回/秒
バッテリー動作時間 約30時間(バックライトOFF時)
約14時間(バックライトON時)
(4.5時間満充電)
オーバーロード値 定格約200%
電源 内蔵ニッケル水素電池,
USB給電(PC,モバイルバッテリー,ACアダプタ)
使用環境 温度:0 – 40℃ 湿度:20 – 80%RH
機能 ピークホールド(引張または圧縮)/上下限値判定(OK判定)/
感度設定(3段階)/表示反転/符号判定/設定ロック/
日付時間設定/オフタイマ―/校正時期お知らせ
姿勢警告アラーム/連続ピークモード(※2)/内部メモリ1000データ
出力機能 USB/RS232C
オーバーロードアラーム 事前通知アラーム:レンジ90%以上
オーバーロード警告(アラーム/画面表示):レンジ110%
本体重量 約460g (※3)
外観形状 寸法図参照
付属品 Force Logger(データ取込ソフトウェア)/USBケーブル/
ACアダプタ/アタッチメント/キャリングケース/
取扱説明書/検査成績書

※1 1000NレンジにおいてkN、2N/5NレンジにおいてmN,gの単位表示が可能です。kg (g)は換算値としての表示となります。
※2 使用最大荷重に対して10%を満たない荷重値を測定される場合、連続ピークモードはご使用いただけません。また、破断測定のような衝撃をともなう試験には、本モードは適さない場合がございます。お問い合わせください。
※3 レンジにより重量は若干異なります。

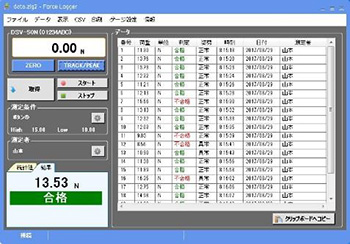

付属ソフトウェア Force Logger

付属ソフトウェア Force Logger
  • ・計測データを簡単に取り込み可能
  • ・毎秒10回の連続データの取り込みが可能
  • ・取得データの最大値、最小値、平均値参照
  • ・測定条件、担当者の登録が可能
  • ・CSV形式でのデータ保存可能
  • ・フォースゲージ機能設定
