超音波厚さ計DC-4000(波形表示・データロガー) サトテック
超音波厚さ計DC-4000がおすすめ!数値と波形でダブルチェック! データ記録仕様
超音波の波形(Aスコープ・ Bスコープ)を確認しながら測定できるのでより信頼性の高い超音波厚さ検査が可能
分解能:0.01mm/0.1mm (選択可)
■ パルス・エコー方式(T-E:標準・最小・差分・平均・制限モード)
■ 塗膜の上から母材の厚みを測定できるスルーペイント機能
超音波厚さ計DC-4000(波形表示・データロガー) サトテックの特長

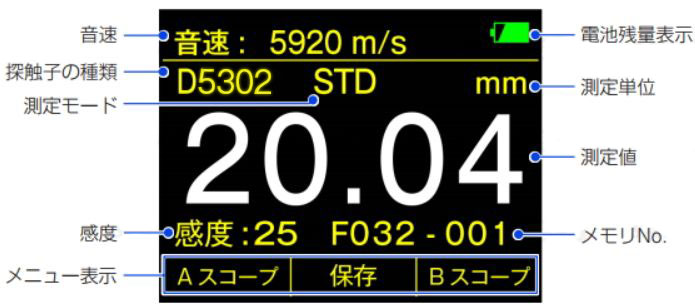

●大きく見やすい2.5インチカラー液晶ディスプレイ(日本語表示) 横50mmx縦38mm
●超音波厚さ計のAスコープ表示の波形にはRF波と正半波の2種類の表示方法があります。

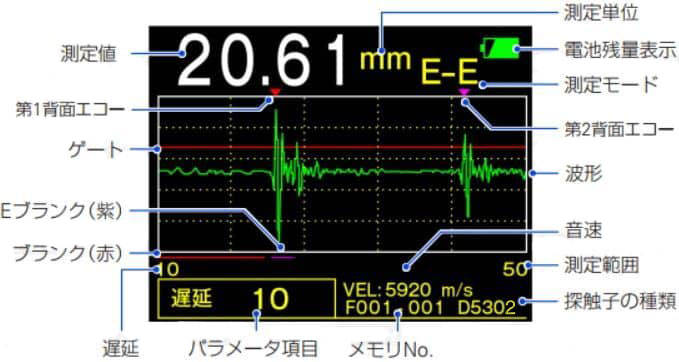

RF波表示(全波形)

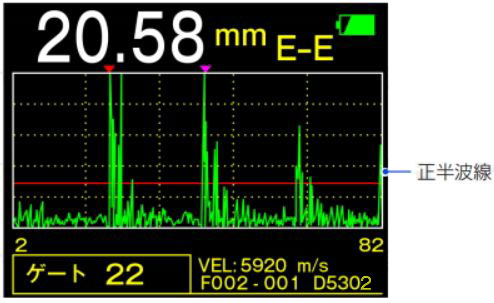

正半波表示

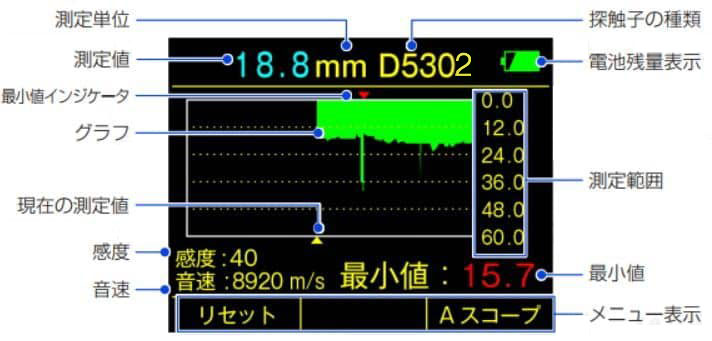

Bスコープ表示

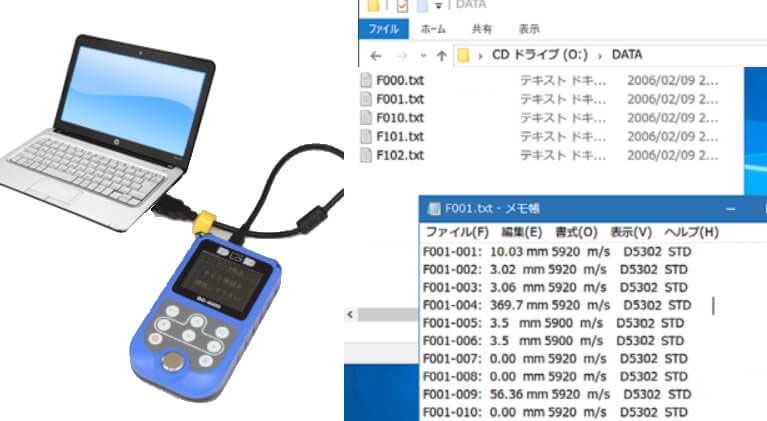

測定データはUSBケーブルを本体に接続することで、PCへの転送が可能です。
超音波厚さ計DC-4000(波形表示・データロガー) サトテックの用途
タンク、パイプ、高圧容器、鋼板等の、ノギス、マイクロメータなどで測れない広板の中央部の肉厚測定に
超音波厚さ計DC-4000(波形表示・データロガー) サトテックの仕様
型式番号 | DC-4000 2振動子探触子つき | |
ディスプレイ | 2.5インチ TFT カラーLCD | |
表示解像度 | 320×240ピクセル | |
測定範囲 | E-E | 3.00 mm ~ 80.00 mm (D5302使用時、鋼の場合)
0.65 mm ~ 400.00 mm (300 mm以上はサービスレンジ) |
T-E | ||
分解能 | 0.01 mm / 0.1 mm | |
精度(鋼の場合) | ±0.04 mm (0.80 mm ~ 9.99 mm)
±(0.1 %+0.04)mm (10 mm ~ 99.99 mm) ±0.3 % (100 mm ~ 300 mm) | |
音速範囲 | 1000 m/s ~ 9999 m/s | |
測定レート | 2回/秒, 10回/秒(高速モード) | |
テストブロック | 厚さ4.00 mm、鋼材 (本体に装着) | |
平均モード | 2 ~ 9 回の平均を測定 | |
制限モード | 設定した上限・下限値を超えるとビープ音でお知らせ | |
測定単位 | mm | |
データ記憶容量 | 10000データ(100データ×100ファイル) | |
インターフェイス | USB mini-B端子 | |
データ出力 | ソフトウェアなしでPCにデータ出力 | |
接触表面温度 | 0 ℃~ 60 ℃(探触子によリ異なる) | |
使用・保存環境 | 0 ℃ ~ 50 ℃、80%RH以下(結露なきこと) | |
自動電源オフ | 1分 / 3分 / 5分で設定可能(初期設定:1分) | |
電源 | 単3形アルカリ乾電池×2本 | |
寸法 | 高さ133 mm×幅75 mm×厚さ29 mm
プローブケーブル長:約110 cm | |
重量 | 約 200 g(電池を含む) | |
付属品 | 標準探触子D5302、カプラント(75 mL)、USBケーブル
キャリングケース、テスト電池、取扱説明書 | |
別売品 |
カプラント超音波用接触媒質(400 mL)
探触子(プローブ) |
探触子(トランスデューサー、プローブ)の選択
薄物用探触子、超薄物用/湾曲部用探触子、鋳鉄用探触子、ファイバーグラスやFRPなどの複合材料用探触子
下表を参考に、お使いの用途に適した探触子を用意します。
標準用探触子(スルーペイント機能)D5302 |
周波数 | 5 MHz | |
測定範囲(E-E) | 3.00 ~ 80.00 mm | ||
測定範囲(T-E) | 1.44 ~ 200.00 mm | ||
表面温度 | 60 ℃以下 | ||
測定曲率の制限 | ⌀25×3.0 mm以上 | ||
超薄物用、湾曲部用探触子D7004 |
周波数 | 10 MHz | |
測定範囲(T-E) | 0.8 ~ 20.00 mm | ||
表面温度 | 60 ℃以下 | ||
測定曲率の制限 | ⌀15×1.0 mm以上 | ||
鋳鉄用探触子D2012 |
周波数 | 2 MHz | |
測定範囲(T-E) | 50 ~ 300 mm | ||
表面温度 | 60 ℃以下 | ||
測定曲率の制限 | ⌀40×3.0 mm以上 |
