2ch温度データロガーTM-9017SD (Pt100測温抵抗体/熱電対1ch) サトテック
クリックすると縮小します
画像をクリックすると拡大します
データロガー温度計TM-9017SDがおすすめ。白金温度センサー（Pt100） 2本と熱電対センサー 1本を同時に接続して計測表示できるデータロガー温度計。
・SDカードにエクセル形式 （XLS）で記録。長時間の測定が可能。
■ Pt100白金温度センサーによる高精度（分解能 0.01℃）温度計測（測定レンジ： －199.99 ℃～ 850.00 ℃）■ 熱電対センサーはK/J/T/E/R/S型に対応
■ 5つの温度表示モードとPT1-PT2温度差表示
■ データホールド・最大・最小値表示
■ 自動・手動データロガー機能、自動電源OFF機能
■ 電池またはACアダプター（別売品）による動作
注文FAX
各種お問合せ
見積依頼
校正付見積依頼
| 製品名 | 価格 |
|---|---|
|
商品コード ODL-027-S1
2ch温度データロガーTM-9017SD (Pt100測温抵抗体/熱電対1ch) サトテック
※白金温度センサー(Pt100) 2本標準付属
即納
本体保証つき
|
特価
税別 74,000円 （税込 81,400円） |
商品コード VAP-209LP10-02
ACアダプター AP-209L サトテック 安定化電源仕様 PSE認証済
※長期間の記録に必須。本アダプタ以外を使用しての不具合は保証外。
即納
オプション品
|
税別 5,000円 （税込 5,500円） |
商品コード VZO-010-01
モバイルバッテリー用 9V電源ケーブルMJ-MBL サトテック
※電源がない場面でもお持ちのモバイルバッテリーとの接続で測定可能に
即納
オプション品
|
税別 5,000円 （税込 5,500円） |
|
商品コード OTM-007-21
サトテック Pt100Ω白金抵抗体温度センサー TP-100（TM-9017SD用）
※白金測温抵抗体データロガー温度計TM-9017SD用
即納
オプション品
|
税別 13,820円 （税込 15,202円） |
商品コード VSW-006-02
マルチロガー収集ソフトMJ-LOG2 サトテック (最大16chデータロガー)*対応機種はカタログ参考
※リアルタイム集計ソフト+USBケーブル。日本語表示。最大4台の測定器で、最大16チャネルの同時グラフ表示可能。
即納
オプション品
|
税別 18,800円 （税込 20,680円） |
2ch温度データロガーTM-9017SD (Pt100測温抵抗体/熱電対1ch) サトテックの特長
白金温度センサー（Pt100） 2本と熱電対センサー 1本を同時に接続して計測表示できるデータロガー温度計
1ch、2chでもご使用いただけます。
SDカード（SDHC）で簡単に温度データをエクセル形式(XLS)に保存することができます。
データ記録をSDカード（１GB～16GB）に即保存
ソフトのインストール不要。
大きな画像で見る場合は こちら

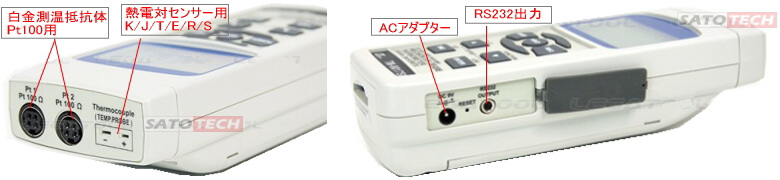

K/J/T/E/R/S型の他、Pt100Ωの熱電対に対応
Pt100は２端子のみの使用となります。
K型熱電対は、-100℃～1300℃まで対応
温度センサーによる表示範囲と精度●豊富な温度センサを使用することができます。温度センサーのお求めはこちら。
白金測温抵抗体データロガー温度計TM-9017SDは、T1-T2チャネルの温度差を表示可能
Pt100のセンサーがPT1、PT2端子に装着されている場合は、温度差が一目で観察できます。
データホールド、最大、最小値表示機能つき
記録インターバルは、1～3600秒まで設定可能
自動データロガー機能で1～3600秒まで1秒ごとの記録間隔で設定可能。
（1秒時は最初のデータ落ちあり）手動データロガー機能で99点まで記録が可能です。
LCDバックライトが表示部に点灯しますので、暗い場所での温度計測も可能
自動電源オフ機能あり（自動電源オフをオフにすることも可能です。）
電池及び別売りACアダプターを採用
設置型としても、ハンディタイプとしても使用可能です。
別オプションでRS232通信によるPC接続可能

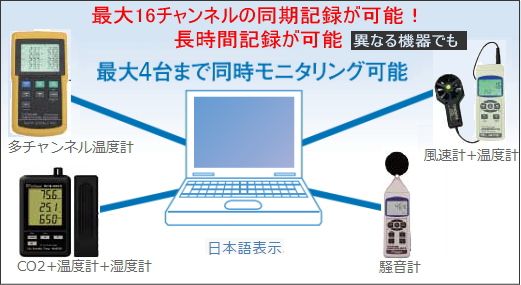

マルチロガー収集ソフトMJ-LOG2(USB出力ケーブル付)(別売)で多点測定可能
最大16チャンネルの同期記録・グラフ表示ができます。長時間連続記録が可能。
2ch温度データロガーTM-9017SD (Pt100測温抵抗体/熱電対1ch) サトテックの用途
- 【食品】殺菌、発酵、冷凍保存、冷蔵庫・ショウケース温度などの測定
- 【医薬品】製造工程や製品の温度管理
- 【ビル・工場保守管理】：空調設備、クリーンルーム、ボイラーなどの温度測定
- 【住宅設備】温水器、給湯機器、温水トイレなどの温度測定
- 【家電】冷凍・冷蔵庫、エアコンなどの温度測定
- 【輸送機器】エアコン、ラジエータ、エンジン冷却水などの温度測定
- 【農林水産業】ハウス内部、畜産・養殖時の温度測定

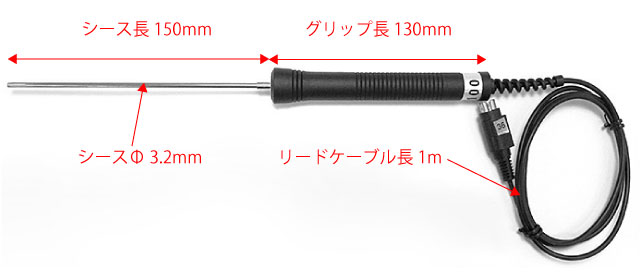

白金温度センサー（Pt100）の寸法
2ch温度データロガーTM-9017SD (Pt100測温抵抗体/熱電対1ch) サトテックの仕様
| 型式番号 | TM-9017SD | ||||
|---|---|---|---|---|---|
| 表示 | 51mm×30mm 大型LCD表示/ バックライト | ||||
| チャンネル表示 | Pt1、Pt2、Pt1-Pt2 | ||||
| 温度センサー | K/J/T/E/R/S型熱電対
白金測温抵抗体Pt100Ω（α＝0.00385（DIN IEC 751）） | ||||
| 分解能 | 0.1 ℃ | ||||
| データロガー機能 | 自動 | サンプリング時間 *1 1 ～ 3600秒まで1秒ごとに設定 | |||
| 手動 | 1 ～ 99点まで記録 | ||||
| SDカード | 1GB ～ 16GBまで対応 | ||||
| オフセット調整 | K/J/T/E/R/S型、Pt100型 | ||||
| 温度センサー端子 | K/J/T/E/R/S型熱電対用×1、Pt100Ω端子×2 | ||||
| オーバーロード表示 | “- - - -” | ||||
| その他の機能 | データホールド機能、最大・最小値表示機能 | ||||
| 表示間隔 | 約1秒 | ||||
| データ出力 | RS232・USBシリアルインターフェイス | ||||
| 使用周囲温度 | 0 ℃～ 50 ℃ | ||||
| 使用周囲湿度 | 80 %RH以下 | ||||
| 電源 | 単3形乾電池×6本（アルカリ電池推奨） または専用ACアダプター | ||||
| 自動電源OFF機能 | あり（無操作状態から約10分後） | ||||
| 消費電流 | 通常測定時：約13 mA
SD書き込み時：約31 mA バックライト点灯時：約4 mA追加 | ||||
| 寸法 | 高さ177 mm×幅68 mm×厚み45 mm | ||||
| 重量 | 約242 g（本体のみ電池含まず） | ||||
| 付属品 |
白金温度センサー(Pt100)*2 ×2
| ||||
| 別売品 | RS232通信ソフトウェア、USBケーブル、専用ACアダプター、各種温度センサー | ||||
*1 サンプリング時間を1秒に設定した場合、データの一部に抜けが生じることがあります。確実な記録が必要な場合は2秒以上に設定してください。
*2 付属白金温度センサー測定範囲 -50℃～350℃
K/J/T/E/R/S型熱電対 電気的仕様
|
熱電対 |
分解能 |
表示範囲 |
本体精度＊＊ |
|
K型 |
0.1 ℃ |
－100.0 ℃～－50.1 ℃ |
±（0.4 %＋1 ℃） |
|
－50.0 ℃～ 1300.0 ℃ |
±（0.4 %＋0.5 ℃） | ||
|
J型 |
0.1 ℃ |
－100.0 ℃～－50.1 ℃ |
±（0.4 %＋1 ℃） |
|
－50.0 ℃～ 1200.0 ℃ |
±（0.4 %＋0.5 ℃） | ||
|
T型 |
0.1 ℃ |
－100.0 ℃～－50.1 ℃ |
±（0.4 %＋1 ℃） |
|
－50.0 ℃～ 400.0 ℃ |
±（0.4 %＋0.5 ℃） | ||
|
E型 |
0.1 ℃ |
－100.0 ℃ ～－50.1 ℃ |
±（0.4 %＋1 ℃） |
|
－50.0 ℃ ～ 900.0 ℃ |
±（0.4 %＋0.5 ℃） | ||
|
R型 |
1 ℃ |
0 ℃ ～ 1700 ℃ |
±（0.5 %＋3 ℃） |
|
S型 |
1 ℃ |
0 ℃～ 1500 ℃ |
±（0.5 %＋3 ℃） |
精度は本体にのみ適用されます。精度の確認は23±5 ℃で行われています。各熱電対タイプの線形性データは本体内に格納されています。
＊＊温度センサーの精度は含んでいません。
白金測温抵抗体Pt100Ω 電気的仕様
|
分解能 |
表示範囲 |
本体精度＊＊＊ |
|
0.01 |
－199.99 ℃～ 850.00 ℃ |
±（0.1 %＋0.2 ℃） |
＊＊＊白金センサーの精度は含んでいません。
※付属白金温度センサー測定範囲 -50℃～350℃
オプション品

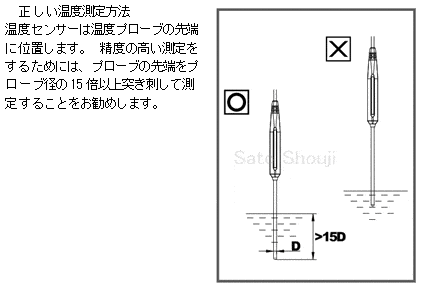

注意：付属のセンサは、先端付近に感温部があります。
こちらの製品もいかがですか？- 関連製品 -
マルチロガー収集ソフトMJ-LOG2(最大16チャンネル) サトテック
マルチロガー収集ソフトMJ-LOG2がおすすめ。・最大16チャンネルの同期記録が可能。長時間連続記録が可能。 【対応機種はカタログ参考。当製品はオプション品です】 ・複数の測定器のデータを同時に記…

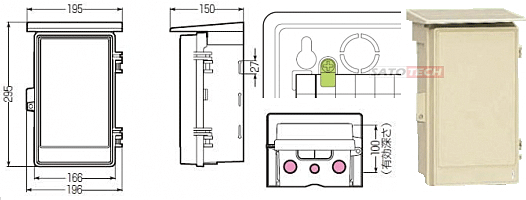

屋外設置用防水ケースHJ-WP2
