ジコー定置型ガス警報器ガスバスターシリーズ

C2H4

C3H8

CL2

H2S

HCN

NH3

SO2

クリックすると縮小します

画像をクリックすると拡大します

センサーカートリッジを交換するだけで様々なガスを検知できるガス警報器です。
優れた警報機能を搭載した、お客様の安全管理に最適なガス警報器です。

■加熱性ガス：水素、メタン、プロパン、エチレン
■毒性ガス：一酸化炭素、硫化水素、二酸化硫黄（亜硫酸ガス）、シアン化水素、塩素、アンモニア

送料/代引手数料無料本体のみ

注文FAX

各種お問合せ

見積依頼

製品名	検知ガス	範囲	価格
商品コード G-JKO-GBHD 納期未定イチネンジコー定置型ガス警報器ガスバスター GB-HD 水素H2	水素	4～76vol%	税別 107,100円（税込 117,810円）
商品コード G-JKO-GBMT 納期未定イチネンジコー定置型ガス警報器ガスバスター GB-MT　メタンCH4	メタン	5～15vol%	税別 107,100円（税込 117,810円）
商品コード G-JKO-GBPP 納期未定イチネンジコー定置型ガス警報器ガスバスター GB-PP　プロパンC3H8	プロパン	2.1～9.5 vol％	税別 107,100円（税込 117,810円）
商品コード G-JKO-GBCO 納期未定イチネンジコー定置型ガス警報器ガスバスター GB-CO　一酸化炭素CO	一酸化炭素	0～500ppm	税別 104,400円（税込 114,840円）
商品コード G-JKO-GBET 納期未定イチネンジコー定置型ガス警報器ガスバスター GB-ET　エチレンC2H4	エチレン	2.7～36.0 vol％	税別 107,100円（税込 117,810円）
商品コード G-JKO-GBHS 納期未定イチネンジコー定置型ガス警報器ガスバスター GB-HS　硫化水素H2S	硫化水素	0～100ppm	税別 104,400円（税込 114,840円）
商品コード G-JKO-GBSD 納期未定イチネンジコー定置型ガス警報器ガスバスター GB-SD　二酸化硫黄SO2	二酸化硫黄	0.0～50.0ppm	税別 104,400円（税込 114,840円）
商品コード G-JKO-GBHC 納期未定イチネンジコー定置型ガス警報器ガスバスター GB-HC　シアン化水素HCN	シアン化水素	0.0～30.0ppm	税別 107,100円（税込 117,810円）
商品コード G-JKO-GBCL 納期未定イチネンジコー定置型ガス警報器ガスバスター GB-CL　塩素CL2	塩素	0.0～50.0ppm	税別 107,100円（税込 117,810円）
商品コード G-JKO-GBAN 納期未定イチネンジコー定置型ガス警報器ガスバスター GB-AN　アンモニアNH3	アンモニア	0～100ppm	税別 107,100円（税込 117,810円）

ジコー定置型ガス警報器ガスバスターシリーズの予算申請用カタログ

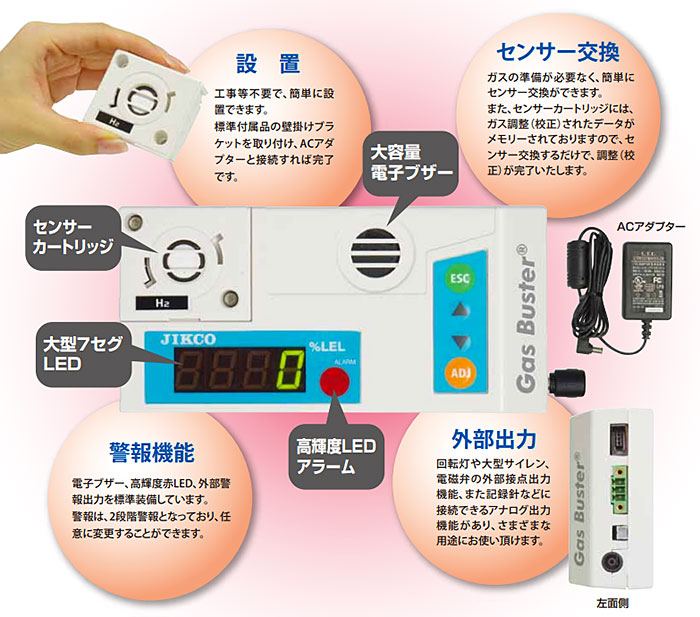

ジコー定置型ガス警報器ガスバスターシリーズの特徴

定置型ガス警報器ガスバスターは大気雰囲気中に漏洩した特定ガスを検知し、警報機能により、ガス漏洩の危険を周囲に知らせます。センサーカートリッジを交換するだけで、検知ガスを変えることができます。

検知ガス変更に伴う警報設定値や検知レンジの変更はGBが自動的に行います。お客様で変更頂く作業はありません。

警報ランプ、警報ブザー、警報出力（リレー無電圧接点）、4-20mAアナログ出力を搭載した高機能なガス警報器です。

ジコー定置型ガス警報器ガスバスターシリーズの主な用途

●実験室の安全管理
●ガスボンベ付近のガスリーク監視
●ガス発生装置の保安制御
●燃料電池の安全管理
●各工場の安全確保

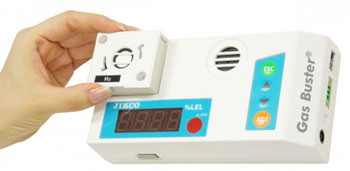

センサーカートリッジで簡単に検知ガスを変えられます。

ガスバスターはガス検知に必要な情報は全てセンサーカートリッジに記録されています。そのため、工場レイアウトの変更や、使用ガスの変更の際にもセンサーカートリッジを交換するだけで検知ガスを変更することができます。

また、センサーカートリジが消耗した際にもお客様でセンサー交換が可能ですので、センサー交換のために製品をメーカーに送る必要もなくなりました。

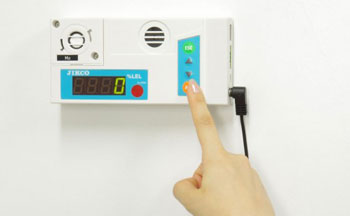

ワンタッチゼロ調整で測定誤差を補正

ガスバスターは本体正面のADJボタンによりワンタッチでゼロ調整を行う事ができます。

測定結果の誤差が生じた場合や、ガスが無い状態の指示値誤差をワンタッチで補正することができます。

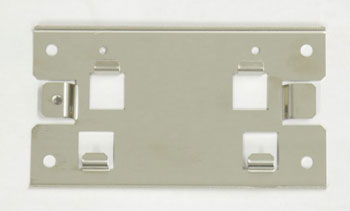

手軽な取付け

ガスバスターには取付けブラケットが付属しているため、お客様で簡単に取付が行えます。

またAC100V電源駆動のため、設置場所のコンセントに電源プラグを差し込むだけでガス検知を始めます。

面倒な設置工事や内部設定は必要ありません。

製品ラインナップ

●GB-HD：水素検知
●GB-MT：メタン検知
●GB-PP：プロパン検知
●GB-ET：エチレン検知
●GB-CO：一酸化炭素検知
●GB-HS：硫化水素検知
●GB-SD：二酸化硫黄検知
●GB-HC：シアン化水素検知
●GB-CL：塩素検知
●GB-AN：アンモニア検知

検知可能ガス一覧

■可燃性ガス
水素、メタン、プロパン、エチレン

■毒性ガス
一酸化炭素、硫化水素、二酸化硫黄（亜硫酸ガス）、シアン化水素、塩素、アンモニア

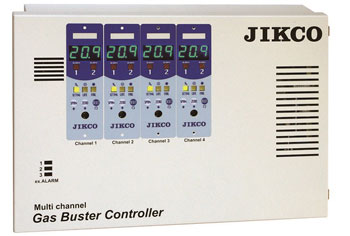

ガス検知制御ユニットガスバスターコントローラとの連動

ガス検知制御ユニットガスバスターコントローラと連動させることにより、複数の危険エリアにあるガス検知器を同時に確認することができます。

また、ガス検知器が室内にある場合は危険エリアではない安全な場所でガス濃度を確認することができ、高い安全管理体制を構築することができます。

ジコー定置型ガス警報器ガスバスターシリーズの仕様

製品共通仕様

採気方式	拡散式
使用温度	0～40℃
使用湿度	5～85%RH　結露なきこと
気圧範囲	大気圧±10%
使用環境	直射日光、腐食性ガス・シリコン雰囲気なきこと
警報動作	電子ブザー2段階、高輝度赤LED
警報機能	2段階警報　任意変更可能　警報保持・自動復帰　選択可能
警報出力	リレー無電圧 1ｃ接点　 DC30V/1A
アナログ出力	4-20mA　F.S.
電　源	AC100-240V（ACアダプター付き）
寸　法	82H×167W×40Dmm

可燃性ガス用

■共通仕様

検知原理	接触燃焼式
検知範囲	0～100％LEL
分解能	1%
検出限界	5.0％LEL
センサー寿命	3ヶ年　※期待寿命であり、保証するものではありません。
質　量	約265ｇ（ACアダプター・ブラケットを除く）

■器種別仕様

型番	検知ガス				警報濃度設定値
型番	名称	化学式	対象蒸気密度【参考値】※	爆発範囲（空気中）※	1段警報	2段警報
GB-HD	水素	H₂	0.07	4～76vol%	10％LEL（0.4vol％相当）	20％LEL（0.8vol％相当）
GB-MT	メタン	CH_₄	0.6	5～15vol%	10％LEL（0.5vol％相当）	20％LEL（1.0vol％相当）
GB-PP	プロパン	C₃H₈	1.6	2.1～9.5 vol％	10％LEL（0.21vol％相当）	20％LEL（0.42vol％相当）
GB-ET	エチレン	C₂H_₄	0.98	2.7～36.0 vol％	10％LEL（0.27vol％相当）	20％LEL（0.54vol％相当）

※空気を1とした場合の密度です。1より小さい場合は、上部にガスがたまります。

■センサー干渉データ

可燃性ガス警報器は指定ガスを特異的に検知するように設計されていますが、ガスセンサーは可燃性ガス全般に対して感度があります。
その為、指定ガスが存在しない場合でも、別の可燃性ガスが存在する雰囲気では、指示値が変動する可能性があります。
下の表はGB-MTにおいて、メタンを100とした場合の相対感度です。（参考値）

メタン	100	一酸化炭素	105
プロパン	60	水素	100
ブタン	60	アンモニア	125
ペンタン	50	シクロヘキサン	50
ヘキサン	40	エチレン	85
アセチレン	80	1.3-ブタジエン	55

毒性ガス用

■共通仕様

検知原理	電気化学式	センサー寿命	2ヶ年　※期待寿命であり、保証するものではありません。 ★シアン化水素のみ1.5ヶ年となります。
質　量	約250ｇ（ACアダプター・ブラケットを除く）	センサー寿命	2ヶ年　※期待寿命であり、保証するものではありません。 ★シアン化水素のみ1.5ヶ年となります。

■器種別仕様

型番	検知ガス（ppm）					警報濃度設定値（ppm）
型番	名称	化学式	測定レンジ	分解能	検出限界＊1	1段警報	2段警報
GB-CO	一酸化炭素	CO	0～500	1	3	25	100
GB-HS	硫化水素	H₂S	0～100	1	1	5	10
GB-SD	二酸化硫黄	SO₂	0.0～50.0	0.1	0.2	2	5
GB-HC	シアン化水素	HCN	0.0～30.0	0.1	1	4.7	10.0
GB-CL	塩素	Cl₂	0.0～50.0	0.1	0.1	0.5	1.0
GB-AN	アンモニア	NH₃	0～100	1	2	25	50

＊1 検出限界：その検知器が検出できる最小濃度のこと。検出限界以下の濃度のガスが検知部に接触しても検知することは出来ません。

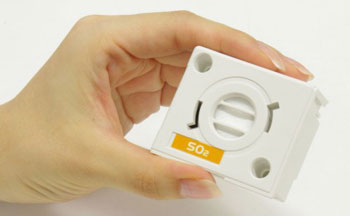

【オプション】交換センサーカートリッジ
