雨量計IoTシステムMJ-IoT-OW34BP

クリックすると縮小します

雨量計IoTシステムMJ-IoT-OW34BP

画像をクリックすると拡大します

IoT対応ロギングユニットつき転倒ます雨量計+入力カードで遠隔監視。
PCやスマートフォンで現場監視システムを実現。
特別なアプリ不要。クラウドで記録。
高いコストパフォーマンス。

設定ナシで機器のみの参考価格 税別178,000円~ (雨量計OW-34-BP・ロギングユニット・入力カード)

お客様とご相談でお見積り(FAXフォーム)。スマホ、タブレット、PC、設置費などは含みません。

IOT対応気象観測システム

■通信費:基本的にインターネット代だけ。WiFi接続なら無料(ローカル接続の場合)

■3つの機能:見せる機能 お知らせ機能:Eメール 記録する機能SDカード保存

■サーバー機能を搭載:固定IPアドレスの取得で、さまざまな端末から監視可能

■転倒ます雨量計の胴体の中央部分のくびれにより、強風時でも風の影響を受けにくい構造

● 転倒ます雨量計の内部部品のプラスチック化とリードスイッチのシリコンモールド化により、高温多湿な環境や、火山地帯、海岸沿い、各種プラントなどの金属部品に影響を与えやすい環境に設置でき、腐食等による問題が起きにくい設計

● 設置基礎の取付ピッチは 175mm~206mmに対応しています。

転倒ます雨量計 OW-34-BP(社内検査)

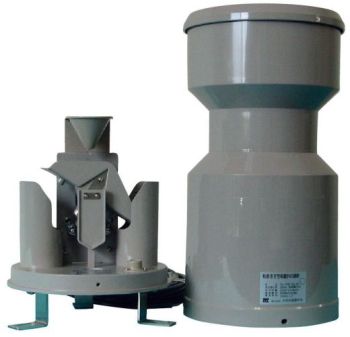

転倒ます型雨量計OW-34-BP

口内径20cmの受水器により採取する降雨を三角型受感部の片側に滴下させ、雨量0.5mm毎に受感部が転倒し、これを反復します。

この受感部の転倒毎にリードスイッチが作動して、パルス信号(無電圧接点)を出力します。

転倒ます雨量計 OW-34-BP(社内検査)の特長

●胴体の中央部分のくびれにより、強風時でも風の影響を受けにくい構造

● 内部部品のプラスチック化により軽量化したため設置が容易

● 内部部品のプラスチック化とリードスイッチのシリコンモールド化により、高温多湿な環境や、火山地帯、海岸沿い、各種プラントなどの金属部品に影響を与えやすい環境に設置でき、腐食等による問題が起きにくい設計

● RoHS及びグリーン購入法に対応しています。

● 設置基礎の取付ピッチは 175mm~206mmに対応しています。

【気象庁型式証明第09512号】

転倒ます雨量計 OW-34-BPの用途

  • 雨量の記録が義務付けされている建設工事現場、上下水道、河川他あらゆる水利管理
  • 農業・園芸の雨量管理、地下室などのビル管理

ロギングユニットと入出力カードの基本IoTセットの特長

 見る



Web閲覧
ノーマル形

ロギングユニット がWeb サーバとなり、ブラウザを用いて入出力状態を閲覧することができます。

Web閲覧
クラウド形

ロギングユニット がFTP クライアントとなり、Web 用のファイルをクラウドサーバにアップロードします。
ユーザは、このサーバ内を閲覧でき、多人数でアクセスしたときも負荷がかかることはありません。

リモートI/O 拡張

I/O を拡張でき、少し離れた(500m以内)測定箇所のデータを一括して扱えます。

 知る



メール送信

イベントが発生すると、その内容をメールに通報することが可能。
その他定時通報、テスト通報が可能

警報接点出力 イベントが発生すると、現場で警報接点を出力することが可能。

FTPクライアント

指定したデータをユーザ定義可能なCSV 形式のファイルとしてFTP サーバにアップロード可能

 記録する



データロギング データをサンプリングし、実量値をCSV 形式でSD カードに保存可能
FTPサーバ

ロギングユニットがFTPサーバになります。
ロギングユニットに接続したFTPクライアントは、ロギングデータファイル(CSV形式)をダウンロード可能

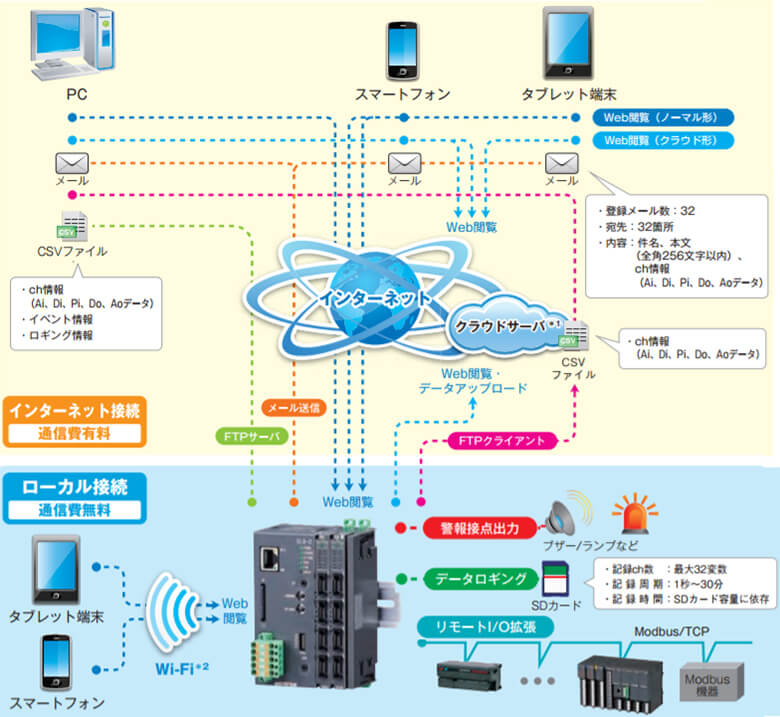

基本IoTセット図解

■通信費:基本的にインターネット代だけ。WiFi接続なら無料(ローカル接続の場合)

■3つの機能

見せる機能:Webブラウザによる監視

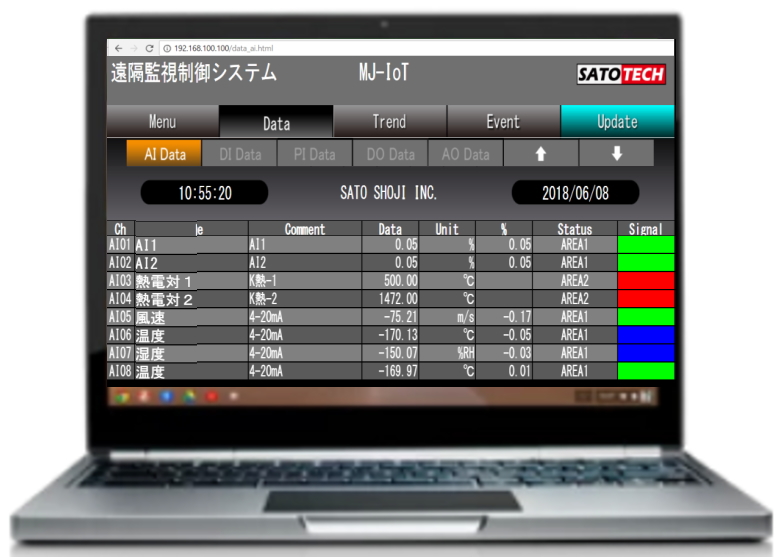

スマートフォン(タブレット)でも見やすいWeb画面を標準装備

「データ表示」「トレンド表示」「イベント表示」の3種類の監視用Web画面を標準で搭載

お知らせ機能:Eメール通報・警報接点出・FTPクライアント

記録する機能:SDカードスロット搭載・FTPサーバー

■サーバー機能を搭載:固定IPアドレスの取得で、さまざまな端末から監視可能

■最新の通信インフラに対応

TCP/IP、SMTPクライアント、SNTPクライアント、HTTPサーバ、FTPクライアント/サーバ、Modbus/TCPマスタ/スレーブなど様々な通信プロトコルに対応しています。

外付けのルータに接続することにより、各種ブロードバンド通信(光、ADSL、CATVなど)や高速モバイル通信、あるいはWi-Fiなど最新の通信インフラにも対応可能。

■フレキシブルな入出力信号の種類、点数

ハードウェアは、ロギングユニット(本体)に専用のI/Oカードを組み合わせる構造を採用

I/Oカードはアナログ入出力、ステータス(接点)入出力、パルス入出力の各種を用意し、必要な入出力種類と点数に応じて自由に選定、組合せができます。

最小構成ではアナログ入力2点もしくは接点入力4点から、最大ではアナログ入力32点、アナログ出力32点に加え接点入力64点、接点出力64点、パルス入力32点までの入出力ができます。

システムの構成例

インターネットを利用 LANを利用 ローカルでWi-Fiを利用  ロギングユニットの詳細/仕様(pdf,2.16MB)

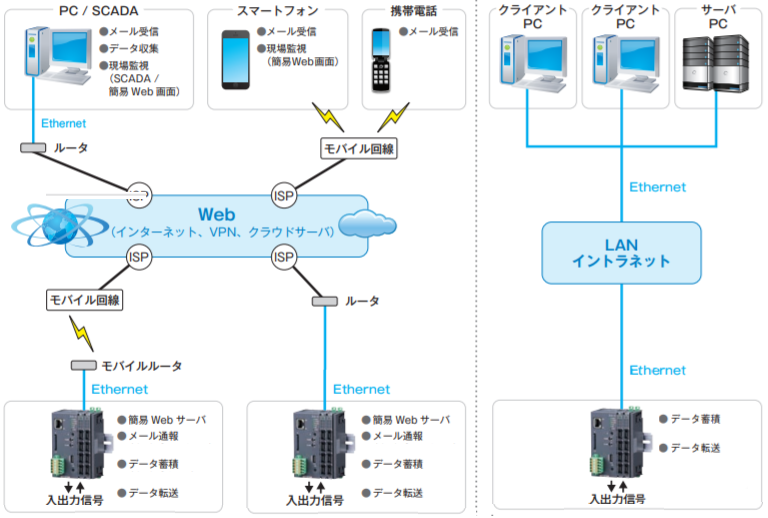

インターネットを利用またはLANを利用

システムの構成例

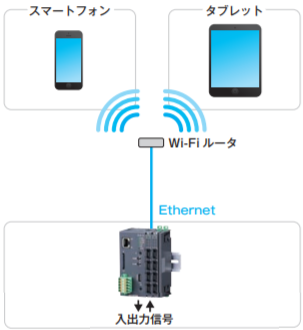

ローカルでWi-Fiを利用

Wi-Fiを利用

大田 転倒ます雨量計 OW-34-BP(社内検査)の仕様

型式 転倒ます型雨量計の感部No.OW-34-BP
受水口径 口径:200mm±0.6
感度 一転倒=0.5mm 標準タイプ
0.1mm 微量計タイプ
出力信号 リードスイッチによるメーク接点出力
接点容量 25W(DC30V,1A MAX)
接点作動時間 0.1~0.2秒転倒ます左右の作動時間差: 0.05秒以内
測定範囲 0.5mm用最大降雨強度: 150mm/h以下
0.1mm用最大降雨強度: 50mm/h以下
測定精度 20mm 以下:±0.5mm, 20mm超過:±3%以内
使用温度範囲 0~50℃(凍結しないこと)
寸法 h450×∅216 mm
質量 約2.2kg
胴体仕様 PC樹脂マンセル値5Y6/1近似
付属ケーブル 単体用標準(自記電接計数器等): 0.5mm²×2C VCTF 10m
メーカー 株式会社 大田計器製作所  http://www.otakeiki.com
修理や不具合点検など、弊社にお気軽にご相談ください。

ロギングユニットの仕様

ロギングユニットの仕様(pdf,2.16MB)

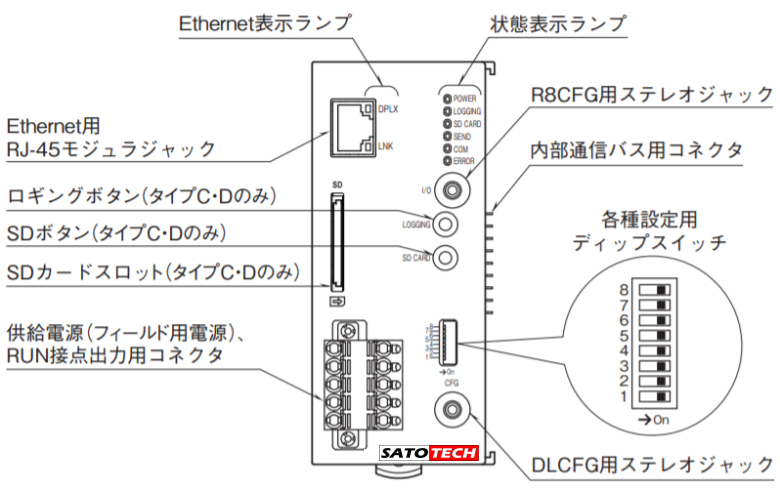

ロギングユニット各部名称
