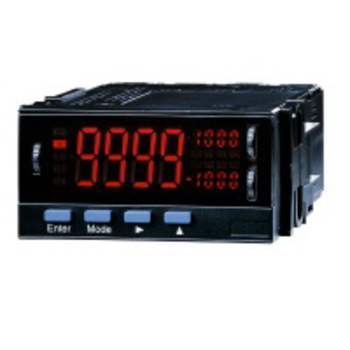

デジタル温度表示器(パネルメーター)MJ-OPM

クリックすると縮小します

デジタル温度表示器(パネルメーター)MJ-OPM

画像をクリックすると拡大します

・48mm×96mmのスタンダードDINサイズパネル
・AC100~240V±10%。リレー接点出力

送料/代引手数料無料 本体のみ 注文FAX 各種お問合せ 見積依頼
製品名 価格
商品コード O-A6128-10-K
納期を確認下さい
温度パネルメーターMJ-OPM-K(熱電対 ) ※熱電対別売り。1本からでもお客様の要望にあわせて、温度センサ(熱電対)の受注生産可能。ご相談ください。
税別 38,000円
(税込 41,800円)
商品コード O-A6128-10-P
納期を確認下さい
温度パネルメーターMJ-OPM-Pt(白金測温抵抗体 Pt100) ※測温抵抗体別売り。1本からでもお客様の要望にあわせて、温度センサ(白金測温抵抗体)の受注生産可能。ご相談ください。
税別 38,000円
(税込 41,800円)
商品コード D-SL10M2KTB-R
オプション品
表示灯 SL10-M2KTB-R (赤色 / ブザーあり) ※信号線のご用意はお客様でお願いします。ご依頼があれば、弊社での対応も可能です。
税別 24,900円
(税込 27,390円)
商品コード CWL-001-01
即納
オプション品
警報灯 HJ-AL22 ブザー音付き サトテック ※赤色 / ブザーあり ※信号線のご用意はお客様でお願いします。ご依頼があれば、弊社での対応も可能です。
税別 9,800円
(税込 10,780円)

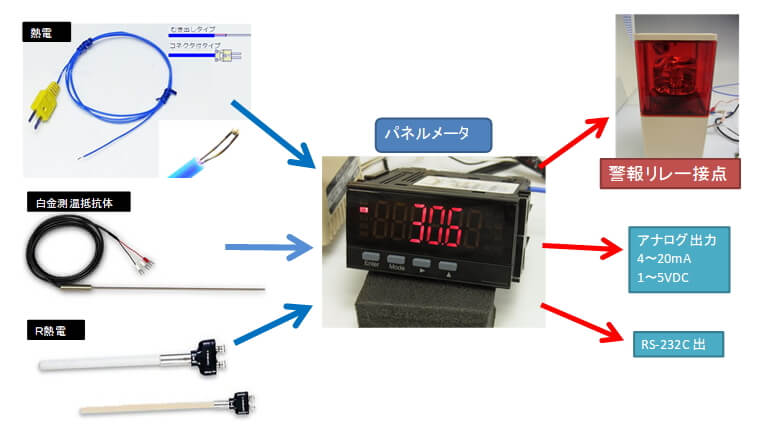

デジタル温度表示器(パネルメーター)MJ-OPMの概要

デジタル温度表示器(パネルメーター)MJ-MNT-TH

デジタル温度表示器(パネルメーター)MJ-OPMを動画で紹介

音がでます

30℃(任意で設定可能)で警報でお知らせするように設定

デジタル温度表示器(パネルメーター)MJ-OPMの特長

デジタル温度表示器(パネルメーター)MJ-MNT-TH
  • 48mm×96mmのスタンダードDINサイズパネル
  • 文字高20mmの見やすい4桁LEDディスプレイ
  • センサを直接接続し、温度表示が可能
  • アラーム出力/リレー接点出力(AC125V/0.3A(負荷)、DC30V/1A(負荷))

  • 入力電源:AC100V~240V
  • 電源ケーブル付属

※アナログ信号出力(RS-485/直流電圧・電流)付きも選択できます。(オプション)

仕様

表示部 メイン:赤色/緑色 7セグメントLED(20mm)

表示範囲
極性表示

-9999~9999 ※リーディングゼロサプレス
極性が負の時:マイナス(-)を表示

入力端子 K熱電対(2線式) / 白金測温抵抗体Pt100Ω(3線式)
出力信号

・リレー出力 判定 2段設定  接点出力・・・AC125V 0.3A/DC30V 1A
・アナログ出力×1点 直流電圧/直流電流 (オプション)

電源 AC100~240V
冷接点補償誤差 熱電対のみ ±2℃(10~40℃)
使用温湿度 0~50℃  35~85%RH
表示桁数 4桁
パネル寸法(HW) 48×96mm
外形寸法(HWD) 48×96×97.5mm
質量(重量) 約450g
別売
フロントパネルカバー、BCD出力ケーブル

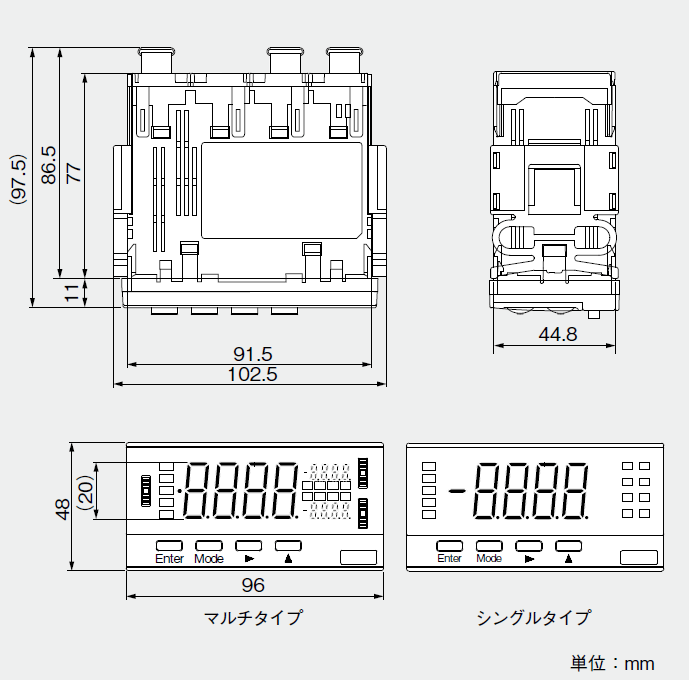

パネルメーターの外観図

外観図

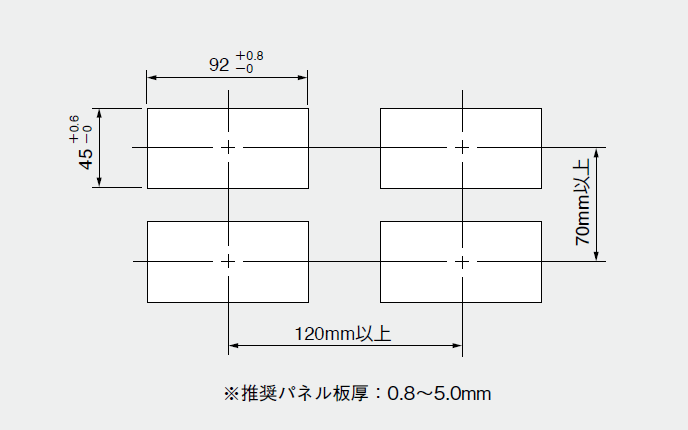

■パネルカット

パネルカット

パネルメーターの接続図

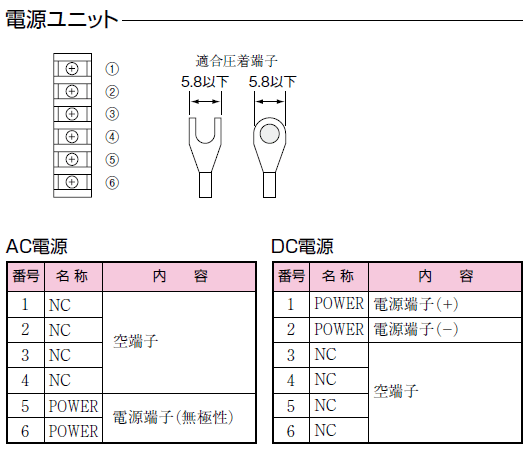

電源ユニット

■入力ユニット

入力ユニット

■比較出力ユニット

比較出力ユニット
