河川用水位計:河川用圧力式水位センサ + 表示器 MJ-PM-WL60シリーズ サトテック
クリックすると縮小します
画像をクリックすると拡大します
河川用水位センサーとデジタル表示器のセット。
水位センサー単体のみの販売もしております。
■水圧の変化を電気信号に変換して水位を計測する圧力式河川用水位センサー
■水道・下水ポンプ等の水位測定のほか、河川や湖の調査といった幅広い分野での応用が可能
■ケーブル一体型水位センサー（水深5m/10m/20m用）
その他の測定範囲をご希望の場合はご相談下さい
■デジタル表示器には外部制御機能や測定信号出力が搭載
■別売オプション
表示灯などの警報の併設、測定データの記録なども可能
注文FAX
問い合わせる
見積を依頼
| 製品名 | 価格 |
|---|---|
|
商品コード WLM-003-05-010
河川用水位計：河川用圧力式水位センサー+デジタル表示器(パネルメーター) MJ-PM-WL60-05 サトテック
※水深5m用(ケーブル長10m)
即納
|
税別 145,000円 （税込 159,500円） |
|
商品コード WLM-003-10-015
河川用水位計：河川用圧力式水位センサー+デジタル表示器(パネルメーター)MJ-PM-WL60-10 サトテック
※水深10m用(ケーブル長15m)
即納
|
税別 148,000円 （税込 162,800円） |
|
商品コード WLM-003-20-030
河川用水位計：河川用圧力式水位センサー+デジタル表示器(パネルメーター)MJ-PM-WL60-20 サトテック
※水深20m用(ケーブル長30m)
即納
|
税別 158,000円 （税込 173,800円） |
商品コード WLG-003-05-010
河川用圧力式水位センサー MJ-WL60-05 (表示器なし) サトテック
※水深5m用(ケーブル長10m)
即納
|
税別 75,000円 （税込 82,500円） |
|
商品コード WLG-003-10-015
河川用圧力式水位センサー MJ-WL60-10(表示器なし) サトテック
※水深10m用(ケーブル長15m)
即納
納期を確認下さい
|
税別 78,000円 （税込 85,800円） |
|
商品コード WLG-003-20-030
河川用圧力式水位センサー MJ-WL60-20 (表示器なし) サトテック
※水深20m用(ケーブル長30m)
即納
納期を確認下さい
|
税別 88,000円 （税込 96,800円） |
商品コード ON-MCR4V
電圧データロガーMCR-4V マルチチャンネル
即納
|
税別 37,400円 （税込 41,140円） |
商品コード CWL-001-01
警報灯 HJ-AL22 ブザー音付き サトテック
※赤色 / ブザーあり ※信号線のご用意はお客様でお願いします。ご依頼があれば、弊社での対応も可能です。
即納
オプション品
|
税別 9,800円 （税込 10,780円） |
特長

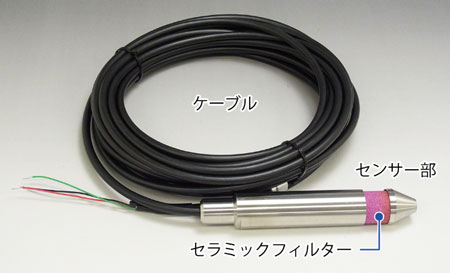

■セラミックフィルター付き
■ケーブル内の大気圧開放チューブで気圧変動の影響を受けない
■耐腐食性に優れたステンレス製
■ケーブル一体型水位センサー（水深5m/10m/20m用）
その他の測定範囲をご希望の場合はご相談下さい
■アナログ信号出力
■デジタル表示器には外部制御機能や測定信号出力が搭載
■別売オプション
表示灯などの警報の併設、測定データの記録なども可能

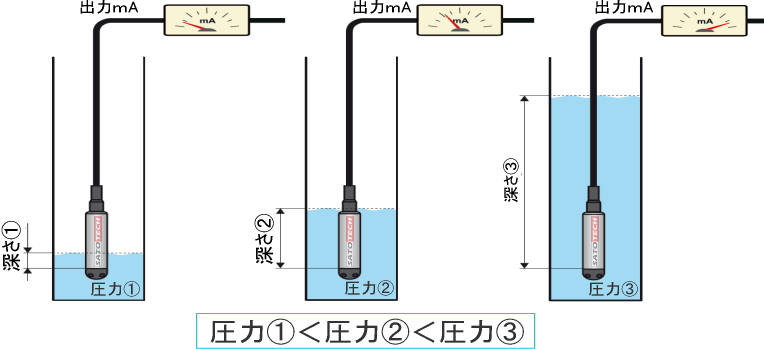

測定原理

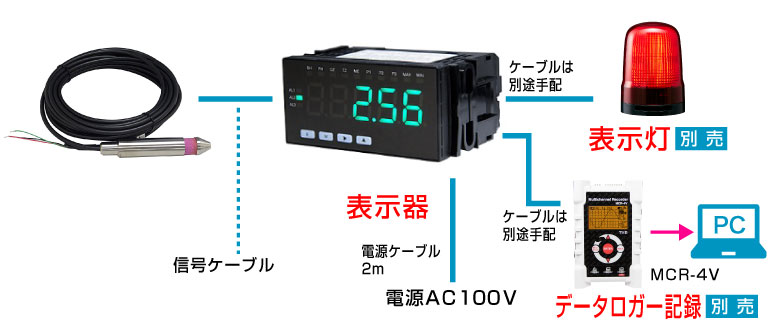

データロガー水位監視システムも可能

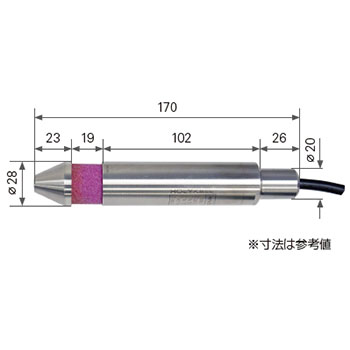

外観・外形寸法

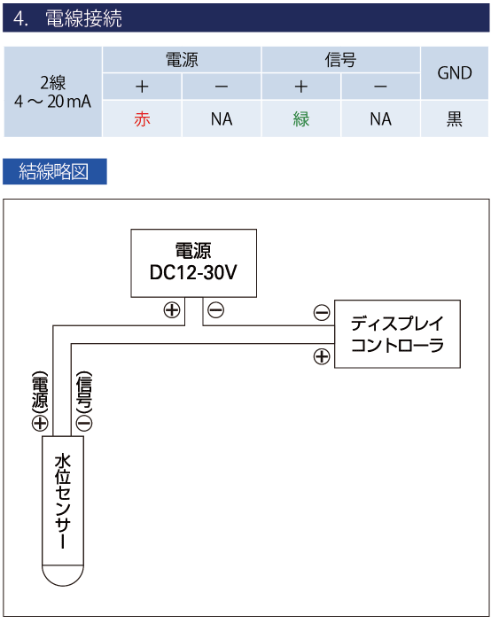

電線接続
河川用水位センサーの仕様
| 製品型番 | MJ-WL60シリーズ | ||||
| 製品型式 | MJ-WL60-05 | MJ-WL60-10 | MJ-WL60-20 | MJ-WL60-□□ | |
| 測定対象 | 水(清水) | ||||
| 測定範囲(水深) | 0－5 m | 0－10 m | 0－20 m | 0－□□ m※ | |
| 過負荷圧力 | 200% F.S. | ||||
| バースト圧 | 300% F.S. | ||||
| 総合精度(非直線性) | ±0.5%F.S以下 | ||||
| 使用環境温度 | 0℃ ～ 60℃ (凍結しないこと) | ||||
| 電線 | 2線式 | ||||
| 出力 | 4 ～ 20 mA | ||||
| 電源 | 12 ～ 30 V DC | ||||
| 絶縁抵抗(100V) | 100 MΩ以上 | ||||
| 電子接続 | 固定ケーブル(IP68規格の防水) | ||||
| 反応時間 | 10ms以下 | ||||
| 圧力種類 | ゲージ圧 | ||||
| センサー材質 | 316Lステンレススチール | ||||
| ケーブル材質 | PE(ポリエチレン) | ||||
| IP等級 | IP68 | ||||
| 重量 | センサー | 約400 g | |||
| ケーブル | 50 g/m | ||||
| 寸法 | センサー | ⌀28 mm×170 mm | |||
| ケーブル | ⌀7 mm×10 m | ⌀7 mm×15 m | ⌀7 mm×30 m | ⌀7 mm×□□＋10 m | |
| 標準付属品 | 取扱説明書 | ||||
※ 10m単位でご希望の測定範囲をご指定ください。
デジタル表示器の仕様
| 表示部 | メイン：赤色／緑色 ７セグメントLED（18ｍｍ） |
|---|---|
| 表示範囲 | －19,999～99,999 ※リーディングゼロサプレス |
| 極性表示 | 演算結果が負の時に自動的に“－”を表示 |
| ゼロ表示 | リーディングゼロサプレス |
| 表示更新周期速度 | 約50 ms （20回 / 秒）～約4 s（0.25回 / 秒） |
| センサ用出力電源 | DC12 V ±10% 100 ｍA / DC24 V±10% 50 ｍA |
| 出力接点 | AC125 V 0.3A（抵抗負荷） / DC30 V 1A（抵抗負荷） |
| 電源 | AC100 ～240 V ±10% |
| 使用環境 | 0～50 ℃、85 %RH未満（結露なきこと） |
| 防塵防水仕様 | IP66（前面のみ） |
| 消費電力 | 12VAmax（AC100 V）/15VAmax（AC240V） |
| 寸法 | H48 mm × Ｗ96 mm × D99.7 mm |
| 重量 | 約250 g |
| 適合EN規格 | EN61326-1、EN61010-1 |
| 材質・色 | ポリカーボネート・黒色 UL94V-0 |
| 標準付属品 | AC100 V用電源ケーブル , 端子カバー |
