0.01mmきざみの超薄物用/湾曲部用超音波厚さ計
メモリ保存機能：最大5200件(PCへデータ転送可能)
本体に測定値を保存できるため現場での手書き作業が不要
手書きによるヒューマンエラー防止
■ USBケーブルが付属。手書き不要。保存形式：txtのみ
■ 薄物用探触子D7004：10 MHz/φ6.0mm
■ 測定範囲：0.8-20.00mm
■ 曲率：直径15×1.0 mm以上
■ 測定物の片側から非破壊で厚さをデジタル表示
■ 画面の文字を大きくするなど見易さ・操作性もさらに向上
特に応答性､精度､操作性､耐久性に優れ小型軽量で､見やすい大型の画面表示
注文FAX
各種お問合せ
見積依頼
校正付見積依頼
| 製品名 | 価格 |
|---|---|
|
商品コード SUT-002-S7
薄物用超音波厚さ計2020C+D7004 サトテック
即納
|
税別 136,000円 （税込 149,600円） |
商品コード K-258-1
カプラント接触媒質 (グリセリンペースト400g) サトテック
※測定面に塗布。超音波伝達のスグレモノ
即納
オプション品
|
税別 3,400円 （税込 3,740円） |
商品コード SUT-010-28
超音波厚さ測定用対比試験片 6段 6ST/1-20 (炭素鋼C1018)ステップ試験片 サトテック
※厚さ(6段)：1mm/3mm/5mm/10mm/15mm/20mm
入荷待ち
オプション品
納期を確認下さい
|
税別 15,000円 （税込 16,500円） 予約注文受付中 |
■超薄物用探触子D7004 10 MHz/φ6.0mm 【曲率：直径15×1.0 mm以上】
■ 標準探触子D5008つき 5MHz φ11ｍｍ 測定範囲：1.0 ～ 300.0mm ケーブル長さ：1ｍ

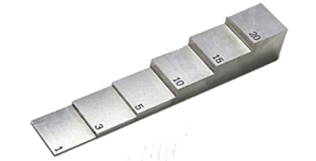

別売りステップ試験片（鋼） 6段 6ST/1-20
厚さ1mm、3mm、5mm、10mm、15mm、20mmの厚さ計の校正や性能チェック用試験片です。
特長
超音波厚さ計2020C（メモリつき）は、専門知識や熟練技術がなくても、簡単に厚さ測定が可能です
最大5200件のメモリ保存機能つき。PCへの データ転送可能
計測した順番に番号がつき、番号順に測定データーを保存することができます。ナンバリングによって、機動性のアップが可能。現場作業の実用性にスグレモノ
汎用タイプとして幅広い測定範囲が人気の理由
鉄、鋼、アルミニウム、銅、鉛、黄銅、チタン、亜鉛、ニッケル、マグネシウム、金、銀等の金属やガラス、樹脂、ゴム等の非金属の非破壊測定等（減衰の大きいものを除く）
汎用タイプの厚さ計として各用途に幅広く対応可能
●簡単な操作で、誰にでもすぐに測定が可能
ゼロ点調整・音速調整をするだけで、すぐに使用可能
●コンパクトな設計ながら高精度/高分解能

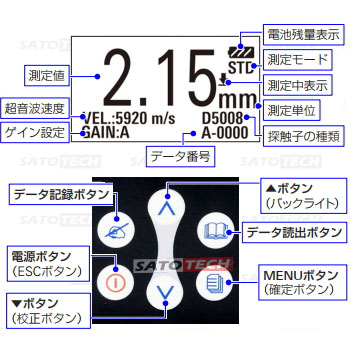

●大きくて読みやすい液晶ディスプレー
●小型・軽量
本体約220g、探触子約70g（アタッチメント含まず）
●電源は単4電池2個
●オートパワーオフ機能つき
自動的に電源が切れ、電源の切り忘れによる電池の消耗を防ぎます
●暗所でも測定が可能なバックライトつき
●本体装備のテストブロックで4.0ｍｍの校正が可能です。
●USBケーブルが付属します
超音波厚さ計2020Cの電源を入れUSBケーブルでパソコンに接続。
パソコンが外付けドライブとして認識します
DATAフォルダを開くと記録されたデータが表示
任意のファイルをデスクトップにコピーします
記録データはテキストファイルとして保存
用途
|
安全検査用超音波厚さ計
安全規則等によって、 厚さを検査するもの |
危険物貯蔵タンクの腐食検査
重油・軽油・ガス等容器の検査 高圧ガスボンベの肉厚検査 |
|---|---|
|
ボイラ冷却パイプ腐食検査
各種パイプライン腐食検査 | |
| 遊戯施設等の構造物安全検査 | |
| 照明ポール・道路標識等の腐食検査（倒壊防止） | |
| 港湾護岸腐食検査
シートパイル：根切り工事の山止めや止水のため、周囲に打ち込む鋼管矢板 | |
|
保全検査用超音波厚さ計
腐食・減肉・磨耗による 厚さ変化を検査するもの |
各種ホッパ・サイロの磨耗 |
| 船殻・パイプ・ボイラ等の腐食検査
建設機械・トラッククレーンの磨耗等の検査 機械部品の検査 |
配管・水槽・タンク・橋梁等の腐食状況の保守管理に
液体などの内容物が入っていても関係なく測定できます
建築機械・船体等の磨耗状況の保守管理に
金型・精密部品等の精度管理に
配管等の肉厚測定に
| 製品検査用 | 樹脂、ガラス、金型の寸法測定など |
|---|---|
| 材料検査用 | 材料仕入れ、仕分けなど |
| 安全検査用 | 危険物貯蔵タンクの検査など |
| 保全検査用 | パイプなどの腐食検査など |
仕様
超音波厚さ計2020C（本体）
| ディスプレイ | 4桁表示LCD | ||
|---|---|---|---|
| 測定レンジ（平面） | 1.0 mm～300 mm | ||
| 測定レンジ（曲面） | 外径20 mm、肉厚1.2 mm以上 | ||
| 分解能 | 0.01mm | （≦ 99.99 mm） | |
| 0.1mm | （≧ 100.0 mm） | ||
| 精度（鋼の場合） | ±0.04 mm | （0.65 mm～9.99 mm） | |
| ±（0.1% + 0.04）mm | （10 mm～99.99 mm） | ||
| ±0.3 % | （100 mm～300 mm） | ||
| 音速範囲 | 1000 m/s～9999 m/s | ||
| テストブロック | 4.00 mm：鋼材（本体に装着） | ||
| バックライト | あり | ||
| ゼロ調整 | 自動／手動 | ||
| データ記録容量 | 5200データ | ||
| インターフェイス | USB mini-B端子 | ||
| 接触表面温度 | 0 °C～60 °C（探触子により異なる） | ||
| 使用環境 | 0 °C～50 °C、80%RH以下（結露なきこと） | ||
| 保管環境 | 0 °C～50 °C、80%RH以下（結露なきこと） | ||
| 自動電源オフ機能 | 1分／3分／5分から設定可能（初期値は1分） | ||
| 電源 | 単4形アルカリ乾電池2本 | ||
| 寸法 | 高さ116 mm・幅64 mm・厚さ27 mm | ||
| 重量 | 約110 g（本体のみ、電池なし） | ||
| 標準付属品 | 取扱説明書、標準探触子D5008、カプラント、
キャリングケース、単4形乾電池ｘ2（テスト用）、 USBケーブル | ||
*mm単位の数値は、全て鋼換算で表示しています。
薄物用探触子D7004
| 周波数 | 10 MHz | |
|---|---|---|
| 測定範囲 | 0.8 ～ 20.00 mm | |
| 表面温度 | 0～60 ℃以下 | |
| 測定曲率の制限 | ⌀15×1.0 mm以上 |
※探触子は消耗品のため、保証対象外です。
標準探触子 D5008
| 周波数 | 5 MHz |  |
|---|---|---|
| 測定範囲 | 1.0 ～ 300 mm | |
| 表面温度 | 0～60 ℃以下 | |
| 測定曲率の制限 | ⌀20×1.2 mm以上 |
※探触子は消耗品のため、保証対象外です。
超音波厚さ計2020Cの測定の工夫
| 探触子と測定面の空気層 | 測定面と探触子の間に空気層が入らないように、粘度の高いカプラント（接触媒質）を十分に塗布
塗布量が少ない場合や、粘度の低いカプラントを使用した場合は、空気層ができ、超音波が測定物に透過しないため測定ができない場合があります |
|---|---|
| 測定面の粗さの影響 | 測定面は、スケール（金属酸化物の被膜）などを除き、平滑に仕上げることにより安定した測定が可能
鋼ならば、グラインダ仕上げ、粗いヤスリ（並目以下） |
| 塗膜の影響 |  グラインダで塗膜を除去
母材表面にサビ-空気層が発生-空気層で超音波が反射 |
| 曲率（パイプ）の影響 |  |
| 2点測定法 |  腐食の進行が予想される箇所では、2点測定法で測定
2点測定法とは、同一の測定点で、探触子の向きを90度変えて2回測定し、どちらかの薄い値を測定値として採用する方法 |
ペンキやエポキシ系の塗料で塗装されている測定面を計測する場合、音速が鉄に比べ約2.5倍遅いため、実際の塗装厚の約2.5倍が、厚みとして加算されてます。
正確な母材の厚さを測定するためには、塗膜をはがすす必要があります。
超音波厚さ計2020Cで測定できない物質
| 裏面の腐食が著しい素材 | 実際の厚さとかけ離れた測定値を得る場合あり |
|---|---|
| 軟質樹脂・ゴム | 超音波の減衰が大きい |
| 合金系鋳物 | 結晶粒による散乱、減衰が大きい |
| コンクリート・木 | 空気層、異物による散乱が大きい |
| クラッド鋼
異種金属を張り合わせたもの |
各素材の音速が異なるため |
| ラミネーションを含む素材
2枚板、気泡を含むもの |
2枚板の場合、上層部の厚さがデジタル表示されます。
含有する気泡やラミネーションが超音波を反射するため ラミネーションとは： 鋼材の不純物により溶接熱で割れが入ること |
材料別音速の参照
＊音速を正確に知るためには、素材による校正が必要です。
あらかじめ厚みのわかっている素材を超音波厚さ計で測定し、実際の厚みと超音波厚さ計の値をあわせるために、音速を補正する必要があります。
| 材質 | 音速（m/s） | 材質 | 音速（m/s） |
|---|---|---|---|
| 空気 | 330 | ナイロン（6,6） | 2600 |
| アルミニウム | 6300 | 油（SAE 30） | 1700 |
| 酸化アルミニウム | 9900 | プラチナ | 3300 |
| ベリリウム | 12900 | プレキシグラス | 1700 |
| 炭化ホウ素 | 11000 | ポリエチレン | 1900 |
| 真鍮 | 4300 | ポリスチレン | 2400 |
| カドミウム | 2800 | ポリウレタン | 1900 |
| 銅 | 4700 | クォーツ | 5800 |
| クラウン・ガラス | 5300 | ブチルゴム | 1800 |
| グリセリン | 1900 | 銀 | 3600 |
| 金 | 3200 | 軟鋼 | 5900 |
| 氷 | 4000 | ステンレス | 5800 |
| インコネル | 5700 | フッ素樹脂 | 1400 |
| 鉄 | 5900 | スズ | 3300 |
| 鋳鉄 | 4600 | チタン | 6100 |
| 鉛 | 2200 | タングステン | 5200 |
| マグネシウム | 5800 | ウラン | 3400 |
| 水銀 | 1400 | 水 | 1480 |
| モリブデン | 6300 | 亜鉛 | 4200 |
| モネル | 5400 | - | - |
| ネオプレン | 1600 | - | - |
| ニッケル | 5600 | - | - |
