T熱電対 貼付型温度センサーS
クリックすると縮小します
画像をクリックすると拡大します
表面温度測定用貼付型温度センサーT熱電対タイプ（K熱電対タイプもございます）
貼り付け温度測定用・挟み込み・隙間温度測定用

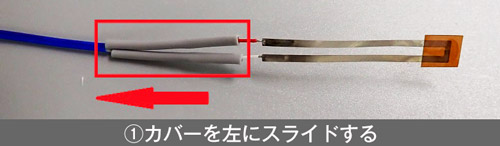

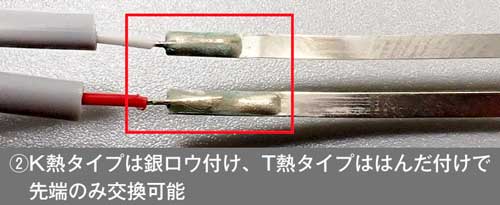

感温部のみ交換可能で経済的
・常用限度温度200℃
・シート寸法:7×7mm
・シート部材質:ポリイミド
・リード線被覆材質:フッ素樹脂
・端子形状:ミニオメガプラグ/Y端子/ムキだし (変更対応可能）
・JIS1602-1995 CLASS:2
※先端の絶縁ポリイミドシートが不要の場合は別途お申し付けください
大量注文に見積りOK。特注品の生産可能！税別3万円以上の購入で送料サービス
注文FAX
各種お問合せ
見積依頼
| 製品名 | リード線長 | 端子 | 価格 |
|---|---|---|---|
|
商品コード TJTSCP07FP-1
T熱電対 貼付型温度センサーSフッ素樹脂リード(プラグ付) TJT-SCP07FP-1M
即納
|
1m | ミニプラグ |
税別 5,300円 （税込 5,830円） |
|
商品コード TJTSCP07FP-2
T熱電対 貼付型温度センサーS フッ素樹脂リード(プラグ付) TJT-SCP07FP-2M
即納
|
2m | ミニプラグ |
税別 5,600円 （税込 6,160円） |
|
商品コード TJTSCP07FP-3
T熱電対 貼付型温度センサーS フッ素樹脂リード(プラグ付) TJT-SCP07FP-3M
即納
|
3m | ミニプラグ |
税別 5,900円 （税込 6,490円） |
|
商品コード TJTSCP07FP-4
T熱電対 貼付型温度センサーS フッ素樹脂リード(プラグ付) TJT-SCP07FP-4M
即納
|
4m | ミニプラグ |
税別 6,200円 （税込 6,820円） |
|
商品コード TJTSCP07FP-5
T熱電対 貼付型温度センサーS フッ素樹脂リード(プラグ付) TJT-SCP07FP-5M
即納
|
5m | ミニプラグ |
税別 6,500円 （税込 7,150円） |
|
商品コード TJTSCP07FP-10
T熱電対 貼付型温度センサーS フッ素樹脂リード(プラグ付) TJT-SCP07FP-10M
即納
|
10m | ミニプラグ |
税別 8,000円 （税込 8,800円） |
|
商品コード TJTSCP07FY3-1
T熱電対 貼付型温度センサーS フッ素樹脂リード(Y端子M3) TJT-SCP07FY3-1M
即納
|
1m | Y端子M3 |
税別 4,600円 （税込 5,060円） |
|
商品コード TJTSCP07FY3-2
T熱電対 貼付型温度センサーS フッ素樹脂リード(Y端子M3) TJT-SCP07FY3-2M
即納
|
2m | Y端子M3 |
税別 4,900円 （税込 5,390円） |
|
商品コード TJTSCP07FY3-3
T熱電対 貼付型温度センサーS フッ素樹脂リード(Y端子M3) TJT-SCP07FY3-3M
即納
|
3m | Y端子M3 |
税別 5,200円 （税込 5,720円） |
|
商品コード TJTSCP07FY3-4
T熱電対 貼付型温度センサーS フッ素樹脂リード(Y端子M3) TJT-SCP07FY3-4M
即納
|
4m | Y端子M3 |
税別 5,500円 （税込 6,050円） |
|
商品コード TJTSCP07FY3-5
T熱電対 貼付型温度センサーS フッ素樹脂リード(Y端子M3) TJT-SCP07FY3-5M
即納
|
5m | Y端子M3 |
税別 5,800円 （税込 6,380円） |
|
商品コード TJTSCP07FY3-10
T熱電対 貼付型温度センサーS フッ素樹脂リード(Y端子M3) TJT-SCP07FY3-10M
即納
|
10m | Y端子M3 |
税別 7,300円 （税込 8,030円） |
|
商品コード TJTSCP07FY4-1
T熱電対 貼付型温度センサーS フッ素樹脂リード(Y端子M4) TJT-SCP07FY4-1M
即納
|
1m | Y端子M4 |
税別 4,600円 （税込 5,060円） |
|
商品コード TJTSCP07FY4-2
T熱電対 貼付型温度センサーS フッ素樹脂リード(Y端子M4) TJT-SCP07FY4-2M
即納
|
2m | Y端子M4 |
税別 4,900円 （税込 5,390円） |
|
商品コード TJTSCP07FY4-3
T熱電対 貼付型温度センサーS フッ素樹脂リード(Y端子M4) TJT-SCP07FY4-3M
即納
|
3m | Y端子M4 |
税別 5,200円 （税込 5,720円） |
|
商品コード TJTSCP07FY4-4
T熱電対 貼付型温度センサーS フッ素樹脂リード(Y端子M4) TJT-SCP07FY4-4M
即納
|
4m | Y端子M4 |
税別 5,500円 （税込 6,050円） |
|
商品コード TJTSCP07FY4-5
T熱電対 貼付型温度センサーS フッ素樹脂リード(Y端子M4) TJT-SCP07FY4-5M
即納
|
5m | Y端子M4 |
税別 5,800円 （税込 6,380円） |
|
商品コード TJTSCP07FY4-10
T熱電対 貼付型温度センサーS フッ素樹脂リード(Y端子M4) TJT-SCP07FY4-10M
即納
|
10m | Y端子M4 |
税別 7,300円 （税込 8,030円） |
|
商品コード TJTSCP07FNP-1
T熱電対 貼付型温度センサーS フッ素樹脂リード(ムキだし) TJT-SCP07FNP-1M
即納
|
1m | ムキだし |
税別 4,600円 （税込 5,060円） |
|
商品コード TJTSCP07FNP-2
T熱電対 貼付型温度センサーS フッ素樹脂リード(ムキだし) TJT-SCP07FNP-2M
即納
|
2m | ムキだし |
税別 4,900円 （税込 5,390円） |
|
商品コード TJTSCP07FNP-3
T熱電対 貼付型温度センサーS フッ素樹脂リード(ムキだし) TJT-SCP07FNP-3M
即納
|
3m | ムキだし |
税別 5,200円 （税込 5,720円） |
|
商品コード TJTSCP07FNP-4
T熱電対 貼付型温度センサーS フッ素樹脂リード(ムキだし) TJT-SCP07FNP-4M
即納
|
4m | ムキだし |
税別 5,500円 （税込 6,050円） |
|
商品コード TJTSCP07FNP-5
T熱電対 貼付型温度センサーS フッ素樹脂リード(ムキだし) TJT-SCP07FNP-5M
即納
|
5m | ムキだし |
税別 5,800円 （税込 6,380円） |
|
商品コード TJTSCP07FNP-10
T熱電対 貼付型温度センサーS フッ素樹脂リード(ムキだし) TJT-SCP07FNP-10M
即納
|
10m | ムキだし |
税別 7,300円 （税込 8,030円） |
T熱電対 貼付型温度センサーSの仕様
| 型番 | TJT-SCP07FP | TJT-SCP07FY3 | TJT-SCP07FY4 | TJT-SCP07FNP |
|---|---|---|---|---|
| 端子形状 | ミニプラグ | Y端子M3 | Y端子M4 | ムキだし |
| 熱電対種類 | T熱電対 | |||
| 常用限度 | 200℃ | |||
| シート部寸法 | 7×7mm | |||
| シート部材質 | ポリイミド | |||
| リード線被覆材質 | フッ素樹脂 | |||
| 端子形状 | ミニプラグ/ Y端子M3/ Y端子M4/ ムキだし(変更対応可能) | |||
| 許容差 | クラス2 | |||
特長
■レスポンスタイムが速く、接着、張り付けが可能（高温用の接着剤などで。）
■測定物に対して、面上にフィットするので、表面温度の測定に最適
■感温部のみ交換可能で経済的
交換用センサはこちら
用途
■航空機の機体や、自動車の車体などの表面温度測定に
使用方法
■被測定物の表面に、接着剤やテープで貼り付けるか、圧着してご使用ください。
■常用限度温度は、接着剤やテープと絶縁材の性質によって左右されます。
■サーモカップルシート用の補償導線または被覆熱電対は、一般のＫ・Ｔタイプのものがそのまま接続できます。
※温度センサーのスペシャリストにご相談ください。校正書類の発行可能。【短納期対応】
