デュアルタイプ膜厚計 HJ-TG90 サトテック
クリックすると縮小します
画像をクリックすると拡大します
HJ-TG90は電磁式膜厚計+渦電流式膜厚計の両用型
素地が「磁性金属」か「非磁性金属」かを自動判別。
電磁式モードFまたは渦電流式モードNへ自動で切り替え。
繰り返し精度が高い。安定した数値が自慢。
ISO2178、ISO2360、ISO2808準拠。
膜厚測定範囲：10-5000μｍ
分解能：0.1 μm / 1 μm / 0.01mm
精度：±(2%＋1 μm) ≤2000 μm
±(3%＋2 μm) 2001～3000 μm
±(5%＋2 μm) ＞3000 μm
デュアルタイプ膜厚計 HJ-TG90の大量注文もお任せ！お見積りはお気軽にお問い合わせください！
注文FAX
問い合わせる
見積を依頼
校正付見積を依頼
| 製品名 | 価格 |
|---|---|
|
商品コード SFT-011-01
デュアルタイプ膜厚計 HJ-TG90 (鉄/非鉄両用分離型プローブ、磁性/非磁性金属両用) サトテック

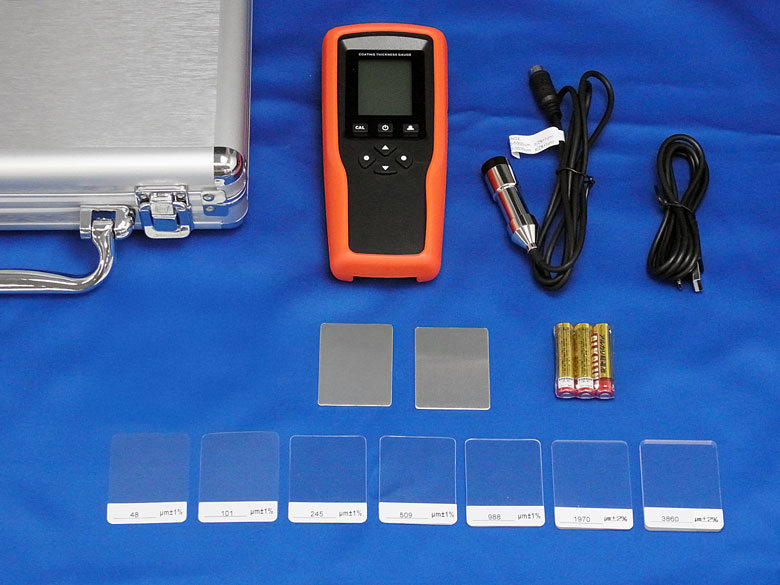

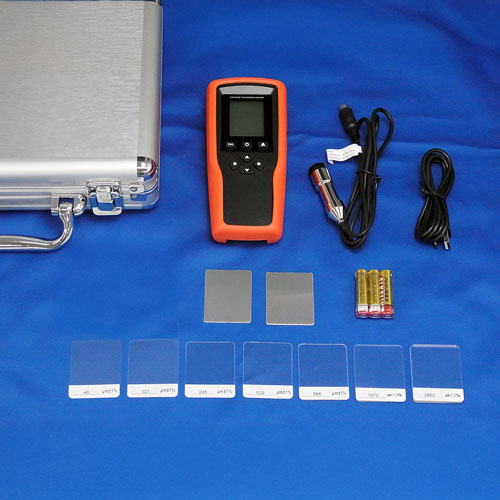

※付属品：探触子(プローブ)、ゼロ点調整板2種(磁性・非磁性)、プラスチック標準板7枚等
即納
本体保証つき
|
特価
税別 76,800円 （税込 84,480円） |
デュアルタイプ膜厚計 HJ-TG90 サトテックの特長
■ 素地の自動判別もするデュアルタイプ膜厚計
素地が「磁性金属」か、「非磁性金属」かを自動判別し、「電磁式モードF」または「渦電流式モードN」へ自動で切り替え。
「電磁式モードF」では、鉄・鋼などの磁性金属上の非磁性被膜の膜厚を測定、
「渦電流式モードN」では、アルミニウム・銅・真鍮などの非磁性金属上の絶縁被膜の膜厚を測定します。
3つのプローブモード（電磁式・渦電流式・ AUTO《自動判別》）
■ 測定データは4つのグループに分けて保存可能
■ グループごとにゼロ点調整および多点校正
（最大4点まで）
■平均値・最小値・最大値・標準偏差の統計表示
■上限値/下限値の設定
■ 自動電源OFF機能(有無切替可)
■ 付属USBケーブルでPCへデータ転送（txt/xlsファイル形式選択可）
■ バックライト付ディスプレイ
■ 電池残量表示
■ 本体保護ラバーケース
鉄/非鉄両用膜厚計の測定可能な塗装と素地の組み合わせ
| ■電磁式膜厚計モード | ■渦電流式膜厚計モード | ||
|
●素地：磁性金属
|
●測定被膜：非磁性塗膜・絶縁性皮膜 |
●素地：非磁性金属
|
●測定被膜：絶縁性皮膜 |
|
|
塗装 |
|
塗装 |
| プラスチック | プラスチック | ||
| ラッカー | ラッカー | ||
| 樹脂 | 樹脂 | ||
| ゴム | ゴム | ||
| エナメル | エナメル | ||
| ライニング | その他 | ||
| 亜鉛 | |||
| クローム | |||
| 錫 | |||
| 銅 | |||
| アルミニウム | |||
| 溶融亜鉛メッキ | |||
| その他 | |||
※アルミ/非磁性金属の素地の上のメッキ（金属）膜厚計測はできません。
SUS(ステンレス)・チタン等は、測定値にバラツキが生じる場合があり、膜厚測定ができない場合があります。
（SUS304、オーステナイト鋼、チタン等は、測定不可））
デュアルタイプ膜厚計 HJ-TG90 サトテックの2種類の測定データ保存モード
「(DIR)ダイレクト」モード
短時間の測定に適しています。データはメモリに一時的に保存。電源を切ると測定値は全て消去。
メモリーが500件に達すると、 測定値が古い順に削除されます。
測定値と統計値を液晶画面に表示。 新しい測定値が保存されると、 統計値をそのつど上書きし表示。
「GEN1、GEN2、GEN3、GEN4」グループモード
電源を切ってもデータはメモリに保存。メモリーが500件に達すると測定値の左側に「fl」が表示。
それ以降の測定値は保存されず、統計値も上書きされません。（測定値は表示されます）
各グループモードは個別の上限値/下限値、多点校正の設定があり、ユーザー設定で設定し、メモリーにも保存可能。
測定データをPCにダウンロード
付属USBケーブルで測定データをPCにダウンロードできます。
txt/xlsファイル形式で保存可能です。

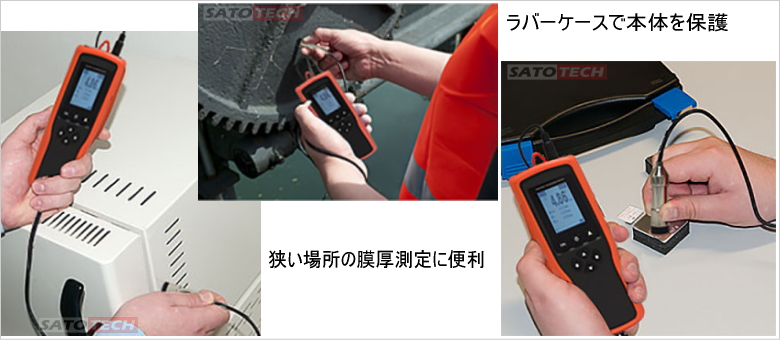

デュアルタイプ膜厚計 HJ-TG90 サトテックの用途
自動車塗装膜検査に
鉄、アルミなどの自動車塗装厚を測定するのに最適
事故車の判定、塗装仕上げの品質、再塗装有無を見習いでも簡単に判定可能
自動車ショップ、塗装業、自動車修理業、自動車ディラーに人気機種
ペイントやラッカーの処理作業
電気メッキ工場
宇宙航空産業
製造部門やその現場
商品の最終受入検査
試験期間またはコンサルタント
自動車産業
デュアルタイプ膜厚計 HJ-TG90 サトテックの仕様
信頼のサトテック・クオリティ| 測定原理
|
電磁式および渦電流式 | |
| 測定範囲 | 電磁式： 10 µm ～ 5000 µm
渦電流式： 10 µm ～ 3000 µm | |
| 精度 | ±（読取値の2%＋1 µm）（≤2000 µm）
±（読取値の3%＋2 µm）（2001 ～ 3000 µm） ±（読取値の5%＋2 µm）（＞3000 µm） | |
| 分解能 | 0.1 µm（10 µm ～ 99.9 µm）
1 µm（100 µm ～ 999 µm） 0.01 mm（1mm以上） | |
| 校正 | 最大4点までの校正可能（ゼロ点調整を含む） | |
| グループモード | ダイレクト （DIR） |
測定値を一時的に500件まで記録
|
| GEN 1～ GEN 4 |
グループごとに500件までの測定値・統計値
| |
| 統計値 | 測定値、 平均値、 最小値、 最大値および標準偏差 | |
| 単位 | µm／mm | |
| 限界値 |
上限値・下限値を（－50.0µm ～ 5.25 mm）の間で設定。
| |
| 最小曲率半径凸面 | 5 mm | |
| 最小曲率半径凹面 | 25 mm | |
| 最小測定面積 | 直径20 mm | |
| 素地の最小厚さ | 電磁式（0.5 mm）
渦電流式（0.5 mm） | |
| 最大測定レート | 1 秒あたり2 回の測定 | |
| インタフェース | USB経由でデータをPCへダウンロード | |
| 電源 | 単4形アルカリ乾電池 ×3 本 | |
| 使用環境 温度・湿度 | 使用環境温度：0°C ～ 50 °C、 湿度：20%RH ～ 90%RH（結露なきこと） | |
| 保存環境温度 | 0°C ～ 60 °C | |
| 標準準拠 | CE ROHS FCC | |
| 寸法 | 本体 | 高さ157 mm×幅68 mm×厚さ34 mm |
| 付属プローブ | ⌀17 mm× 67 mm、ケーブル長100 cm | |
| 重量 | 約255g（本体195 g+プローブ60 g） | |
| 本体素材 | ABS | |
| 付属品 |
・MJ-TG90本体、
| |
| 販売元 | 株式会社佐藤商事
修理や不具合点検など、弊社にお気軽にご相談ください。 | |
マークが表示されます。
校正プレート、標準板を使用し校正をかけることができます。
もしくは、測定対象と同種、同形状、同厚のものでゼロ点、標準調整を行ってください。
