東京精密ハンディサーフプラス(HANDYSURF+35/+40/+45)

ポータブル表面粗さ測定器
標準タイプ
リトラクトタイプ
横トレースタイプ

クリックすると縮小します

東京精密ハンディサーフプラス(HANDYSURF+35/+40/+45)

画像をクリックすると拡大します

校正書類の発行可(有償)

洗練されたデザインで生まれ変わったハンディサーフが新登場。
多様なニーズに応える、グローバル対応のポータブル表面粗さ測定機。
ハンディサーフE-35Bの高機能版。
・20ヶ国語の表示切替が可能
・高分解能と広測定範囲を両立
・ハンディ駆動部はワークや測定箇所に応じて3タイプから選択可能
・USBコネクタを搭載し、小型プリンタやUSBメモリ、PCへの接続が可能
・優れた操作性
・充実の解析機能

ハンディサーフ E-35B,E-40A,E-45Aの後継品。オプションはカタログ参照

送料/代引手数料無料 本体のみ 注文FAX お問合せ 見積依頼 校正付見積依頼
製品名 先端 測定力 価格
商品コード K-E-35B-P 納期を確認下さい
東京精密 ハンディサーフプラスHANDYSURF+35 /4mN(5μmR) ※ハンディサーフE-35Bの高機能版
先端R 5 µm 4mN 税別 209,000円
(税込 229,900円)
商品コード K-E-35B-P2 納期を確認下さい
東京精密 ハンディサーフプラスHANDYSURF+35 /0.75mN(2μmR) ※ハンディサーフE-35Bの高機能版
先端R 2 μm 0.75 mN 税別 209,000円
(税込 229,900円)
商品コード K-E-40R-P 納期を確認下さい
東京精密 ハンディサーフプラスHANDYSURF+40 /4mN(5μmR) ※ハンディサーフ E-40Aの高機能版
先端R 5 μm 4mN 税別 255,000円
(税込 280,500円)
商品コード K-E-40R-P2 納期を確認下さい
東京精密 ハンディサーフプラスHANDYSURF+40 /0.75mN(2μmR) ※ハンディサーフ E-40Aの高機能版
先端R 2 μm 0.75 mN 税別 255,000円
(税込 280,500円)
商品コード K-E-45T-P 納期を確認下さい
東京精密 ハンディサーフプラスHANDYSURF+45 /4mN(5μmR) ※ハンディサーフ E-45Aの高機能版
先端R 5 μm 4mN 税別 350,000円
(税込 385,000円)

40(リトラクトタイプ)および45(横トレースタイプ)もご注文いただけます。見積りをご依頼ください

東京精密ハンディサーフプラス(HANDYSURF+35/+40/+45)の特長

20ヶ国語の表示切替が可能。世界各国で使用できるマルチ言語対応

日本語、英語、独語のほか、アジアやヨーロッパなどの20 ヶ国語に標準対応。ボタン操作で簡単に切り替え可能です。

20ヶ国語の表示切替が可能。世界各国で使用できるマルチ言語対応

高分解能と広測定範囲を両立。測定レンジ設定が不要

高分解能と広測定範囲を両立。測定レンジ設定が不要

従来のハンディサーフでは、高分解能での測定時には測定レンジを狭く設定しなければなりませんでしたが、ハンディサーフ+ではその必要がありません。
クラストップレベルのZ方向測定レンジ 370μm を有し、その全域で0.0007μm の高分解能を実現。
レンジを意識せずに測定を行えます。

ハンディ駆動部はワークや測定箇所に応じて3タイプから選択可能

35(標準タイプ)

35(標準タイプ)
水平面だけでなく、傾斜面、垂直面、天井面など、あらゆる姿勢で測定可能な標準タイプ。

40(リトラクトタイプ)

40(リトラクトタイプ)
測定の待機時や終了時にピックアップが上昇し、触針やピックアップへのダメージを軽減するリトラクトタイプ。自動化装置への組み込み検出器としても利用可能。

45(横トレースタイプ)

45(横トレースタイプ)
ピックアップが横方向に動く横トレースタイプ。クランクシャフトのピンやジャーナルなど、従来測定が難しかった狭所の測定が可能。

※40(リトラクトタイプ)および45(横トレースタイプ)もご注文いただけます。見積りをご依頼ください。

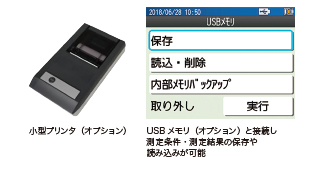

USBコネクタを搭載し、小型プリンタやUSBメモリ、PCへの接続が可能

USBコネクタを搭載し、小型プリンタやUSBメモリ、PCへの接続が可能

USB コネクタを介し、オプションの小型プリンタからの測定結果出力や、USB メモリへの測定条件・測定結果の保存、さらにはパソコンのUSB ポートやUSB バッテリーでの充電も可能です。

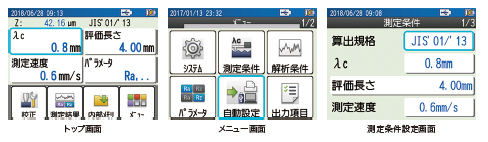

優れた操作性

優れた操作性

2.4 インチカラーLCD により、視認性が格段に向上。
また、6 つのボタンと新開発のUI により、シンプルで直感的な操作を実現しています。

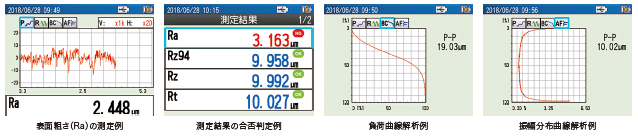

充実の解析機能

グラフ表示対応により、現場でも測定結果をパラメータと波形の両方で確認できます。
さらに、ポータブルタイプながら負荷曲線や振幅分布曲線、ピークカウントやモチーフ解析など、様々な解析が可能。
予め条件設定しておくことで、OK/NG 判定も自動で行なえます。

充実の解析機能

東京精密ハンディサーフプラス(HANDYSURF+35/+40/+45)の仕様


型式 HANDYSURF+
35 40 45
先端R 5 μm 先端R 2 μm 先端R 5 μm 先端R 2 μm 先端R 5 μm
測定範囲 Z方向 -210 ~ +160 μm
駆動軸 X 方向 16 mm Y 方向 4 mm
駆動部 動作方式 標準タイプ リトラクトタイプ 横トレースタイプ
評価長さ 0.2 ~ 16 mm 0.2 mm ~ 4.0 mm
測定速度 0.5, 0.6, 0.75, 1.0 mm/s 0.6 mm/s
ピックアップ センシング方式 差動インダクタンス
測定方式 スキッド式
Z方向分解能 0.0007 μm/-210 ~ +160 μm
型式 E-DT-SM10A E-DT-SM49B E-DT-SM10A E-DT-SM49B E-DT-SM39A
触針 測定力 4 mN 0.75 mN 4 mN 0.75 mN 4 mN
先端半径 rtip = 5 μm rtip = 2 μm rtip = 5 μm rtip = 2 μm rtip = 5 μm
先端角度 90°円錐 60°円錐 90°円錐 60°円錐 90°円錐
先端材質 ダイヤモンド
解析項目 対応規格 JIS2013/2001, JIS1994, JIS1982, ISO1997/2009, ISO13565, DIN1990, ASME2002/2009, ASME1995, CNOMO 規格に準拠
パラメータ 断面曲線 Pt, Rmax, Rz, Rk, Rpk, Rvk, Mr1, Mr2, Vo, K, tp
粗さ曲線 Ra, Rq, Rz, Rv, Rc, Rt, RSm, RΔq, Rsk, Rku, Rmr(c), Rmr, Rδc, Rz94, R3z, RΔa, Ry, Sm, S, tp, PC, RPc JIS, RPc ISO, RPc EN, Pc, PPI, Rp, Rmax, Mr1, Mr2, Rpk, Rvk, Rk, Vo, K, A1, A2, Rpm, Δa, Δq, Htp
モチーフ R, Rx, AR, W, Wx, AW, Rke, Rpke, Rvke, NCRX, NR, CPM, SR, SAR, Wte, NW, SAW, SW, Mr1e, Mr2e, Vo, K
評価曲線 断面曲線、粗さ曲線、ISO13565 特殊粗さ曲線、粗さモチーフ曲線、うねりモチーフ曲線、包絡うねり曲線
特性グラフ 負荷曲線、振幅分布曲線
フィルタ フィルタ種別 ガウシアン、2RC(位相補償)、2RC(非位相補償)
カットオフ値 λc 0.08, 0.25, 0.8, 2.5 mm
λs 無し, 2.5, 8 μm
増幅指示部 表示部 2.4インチカラー液晶パネル
データ出力 USBメモリ・プリンタ接続用 USBコネクタx1、USB 通信用 micro USBコネクタx1
プリント出力 オプション(外付けプリンタユニット)/ 感熱記録紙 幅:58 mm(記録幅:48 mm)
対応言語 日本語、英語、中国語(繁体字)、中国語(簡体字)、韓国語、タイ語、マレーシア語、ベトナム語、インドネシア語、 ドイツ語、フランス語、イタリア語、チェコ語、ポーランド語、ハンガリー語、トルコ語、スウェーデン語、オランダ語、スペイン語、ポルトガル語
諸元 電源 充電 内蔵バッテリー(ACアダプタ・パソコンのUSB ポート・USB バッテリーにより充電)、 充電時間:4 時間(フル充電で最大約1000 回測定可能)
電圧、周波数 AC100 ~ 240 V ±10%、50/60 Hz、単相(付属ACアダプタ)
消費電力 最大10 W

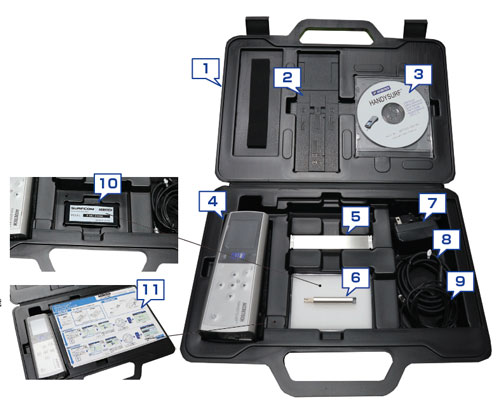

外観寸法(W x D x H) / 質量 増幅指示部:184.5 mm x 68 mm x 57.4 mm / システム全体 500 g
標準付属品 1)専用キャリングケース
2)校正台
3)CD-ROM(ユーザーズガイド・検査成績書作成プログラム等)
4)増幅指示部
5)駆動部
6)ピックアップ
7)AC アダプタ
8)駆動部延長ケーブル
9)USB ケーブル(1 m)
 ●コンセントでの充電(AC アダプタ組み合わせ)・パソコンでの充電が可能
 ●パソコンへの測定データ送付が可能
10)標準片
11)クイックリファレンス/ 使用上の注意等 標準付属品

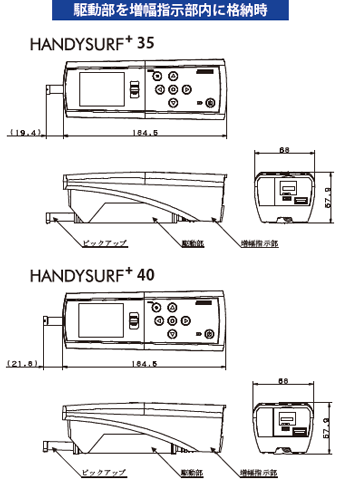

東京精密ハンディサーフプラス(HANDYSURF+35/+40/+45)の外観図

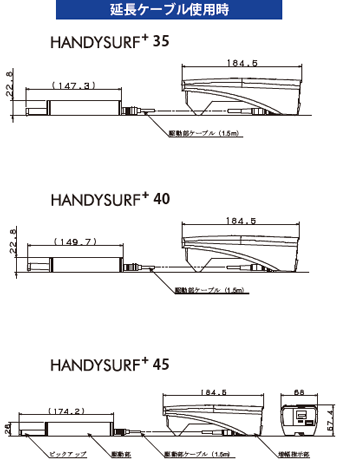

延長ケーブル使用時
