USB熱電対データロガー温度計HJ-UDL-TC サトテック

クリックすると縮小します

USB熱電対データロガー温度計HJ-UDL-TC サトテック

画像をクリックすると拡大します

校正書類の発行可:短納期/有償


サトテック熱電対データロガー温度計HJ-UDL-TCがおすすめ。熱電対センサー(K熱電対・J熱電対・T熱電対)を記録できるUSBロガー
■温度記録数 32000件 xls形式(エクセル)で保存可能
■測定データは本体をパソコンのUSBポートに差し込むだけ
■省電力設計により長期間の温度の連続記録が可能
■約60gの小型軽量 取付ホルダつき
■上限値・下限値の設定でLEDによるアラーム機能
■液晶表示部を搭載によりその場で温度の確認可能

注文FAX 各種お問合せ 見積依頼 校正付見積依頼
製品名 価格
商品コード ODL-031-02
本体保証つき
USB熱電対温度データロガーHJ-UDL-TC サトテック ※テスト電池、防水キャップ、取り付け部品、素線センサー1本付
税別 12,800円
(税込 14,080円)
商品コード VZO-006-02
即納
オプション品
リチウム電池 ER3-E ※MJ-UDLシリーズ/HJ-UDL-TC/EL-USB/DT-178A/VB-03用交換用電池
税別 1,500円
(税込 1,650円)
商品コード OCK-016-01
即納
K熱オメガミニコネクタ(オス) SMPW-K-M ※書込み欄付 ※個数:1
税別 900円
(税込 990円)
商品コード OCT-002-01
即納
T熱オメガミニコネクタ(オス) SMPW-T-M ※書込み欄付 ※個数:1
税別 900円
(税込 990円)

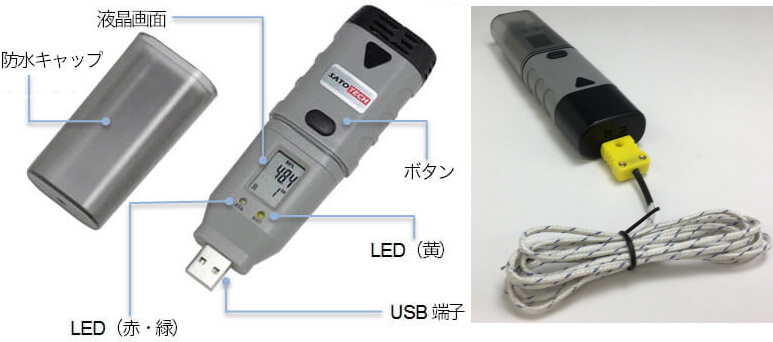

USB熱電対データロガー温度計HJ-UDL-TC サトテックの特長

■パソコンのUSBに直接挿入可能なUSBスティックタイプ

通信ケーブルやコミュニケーションポートは不要で、これは便利!

Windows®PCに接続して測定条件を設定した後、測定したい場所に設置します。

■熱電対温度(K熱電対・J熱電対・T熱電対)ミニプラグで接続可能な熱電対温度データロガー

ソフトウェア上で設定後に実際の測定開始。

計測後はPCでデータの抽出ができます。グラフや表で

■温度範囲は、接続した熱電対の仕様によります

一般的な熱電対の温度範囲

K熱電対:-200 ~ 1370℃、J熱電対:-200 ~ 1190℃、T熱電対:-200 ~ 390℃

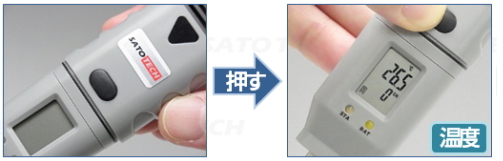

■測定値を液晶画面に表示 (表示されるのはソフトで設定した記録間隔による)

その場で温度の確認可能

■アラームの設定が可能

上限値・下限値の設定でLEDによるアラーム機能

■赤と緑と黄色のLEDによる状態表示

USB熱電対データロガー温度計HJ-UDL-TC サトテックの用途

ビーカー、フラスコ、シャーレなどの薬品温度、厨房の油やはんだ槽などの温度、冷蔵庫や冷凍庫の温度、ビニールハウスなどの土壌温度、プールなどの水温管理などにお使いいただけます。

1本からでもお客様の要望にあわせて、温度センサの製作可能

保管場所の温度管理に

輸送温度の記録に

ビニールハウスなどの農業・園芸分野に

工場、クリーンルーム、機械室に

USB熱電対温度データロガーHJ-UDL-TC

USB小型熱電対温度データロガーHJ-UDL-TC(ディスプレイ付)の使用方法

USB小型熱電対温度データロガーHJ-UDL-TC

ステップ 1

お持ちのパソコンに、専用ソフトウェアをダウンロードしてインストール

「Data Logger Graph Pro」無償ダウンロード

ステップ 2

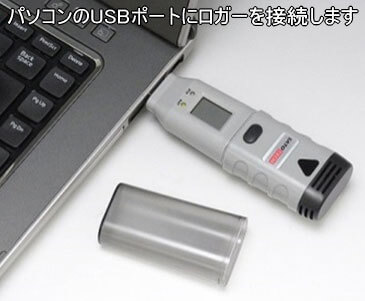

ロガーをPCのUSBポートに差し込む

ステップ 3

Data Logger Graph Proの起動と設定

機器の状態確認、基本設定、記録データの取り込み、記録開始と停止などの操作を行うことができます。

ステップ 4

記録する

USB熱電対データロガー温度計HJ-UDL-TC サトテックの操作

専用ソフトウェアData Logger Graph Pro

本体にメモリーされた測定データは、データロガー本体をパソコンのUSBポートに差し込むだけで、
短時間に簡単に取り出すことができます。

■記録したデータは、グラフで表示させることができます。

USB熱電対データロガー温度計HJ-UDL-TC サトテックのグラフ表示

■xls形式で保存したデータは、Microsoft Excelで開くことができます。

USB熱電対データロガー温度計HJ-UDL-TC サトテックはWindows用ソフトウェアData Logger Graph Proと連動して使用します

本製品は、Windows用ソフトウェアData Logger Graph Proと連動して使用します。
ソフトウェア上で設定を行った後に、測定場所に本製品(ロガー)を設置して温度と湿度を記録します。

※出力ファイルは形式を選択(*.txt / *.csv / *.xls / *.bmp / *.jpg)して保存も可能。

USB熱電対データロガー温度計HJ-UDL-TC サトテックの仕様

計測機能 温度
測定範囲
接続する熱電対の仕様による

K熱電対:-200~1370℃
J熱電対:-200~1190℃
T熱電対:-200~390℃

測定精度(本体) ± 0.3% ±1 ℃ (※センサー精度は含まず)
分解能 0.5 ℃
チャンネル数 ソフトウェアによる有効・無効設定可
メモリー 64Kバイト(合計32000件)
記録間隔 2 / 5 / 10 / 15 / 30(秒)
1 / 2 / 3 / 5 / 10 / 30(分)
1 / 2 / 3 / 6 / 12 / 24(時間)
測定開始 1)即時スタート
2)ボタンスタート
3)予約スタート(開始日時を指定)
停止方法 1)メモリフル時に停止
2)ボタンによる停止(メモリフル時に一番古いデータを上書き)
3)指定したメモリ件数に達すると停止
記録モード 記録間隔ごとの記録(瞬時値)
ボタン 記録開始、記録停止、測定値の表示
LED 赤色 / 緑色

ロガー状態表示
(予約スタート、記録中、アラーム、終了)
ソフトウェアによる有効・無効設定可

黄色 バッテリー残量低下表示
アラーム アラーム上下限値の設定が可能
LEDアラームとホールド機能
通信 USB接続(ドライバーのインストールが必要)
ソフトウェア Data Logger Graph(Windows10、32bit版および64bit版)
USBドライバー
弊社webサイトから無償ダウンロード
電源

ER14250 1/2 AA型 3.6Vリチウム電池(1200mAh)×1本

電池寿命 記録間隔1分で約2年
記録間隔10分で約4年
測定なしで約8年
(電池寿命は環境温度やLEDの使用状況により変化します)
推奨保管環境 10~50℃、20~60%RH(結露なきこと)
ケース材質 ABS、PC、TPU
重量 本体: 約50g(電池含まず)
寸法 本体: 123×37×23 mm
適合規格

RoHS

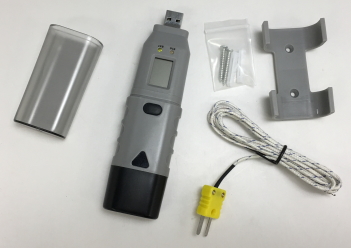

付属品

佐藤商事オリジナル日本語取扱説明書
テスト電池、防水キャップ、取り付け部品
素線センサー1本付

USB熱電対温度データロガーHJ-UDL-TC

修理不可

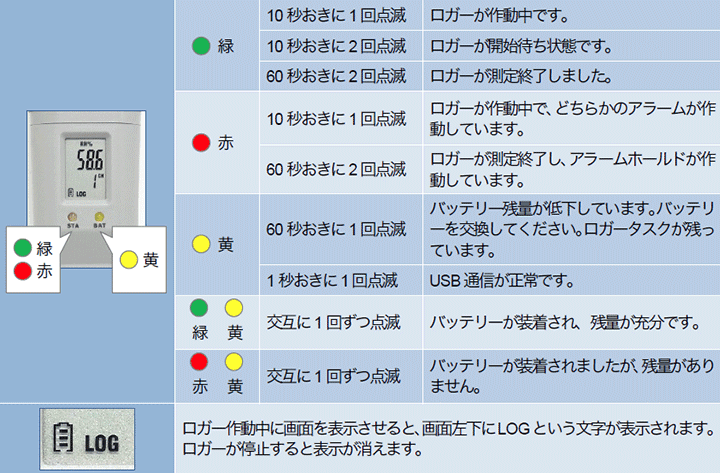

LEDの点滅パターン

USB熱電対温度データロガーHJ-UDL-TC

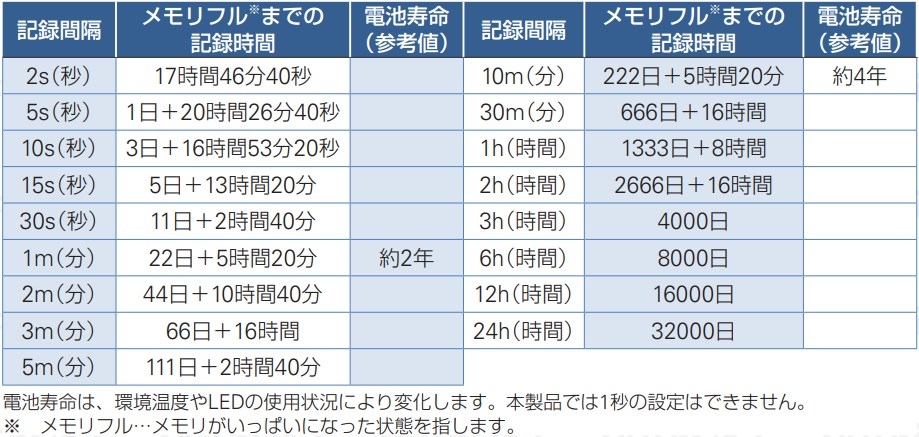

記録間隔

USB熱電対温度データロガーHJ-UDL-TCの記録間隔

ソフトのインストール方法を動画で紹介(使用方法はMJ-UDL-22/20と同様)

◆USB温度データロガーHJ-UDL-TCの使用方法(約6分)

MJ-UDL-20/22で説明しておりますが、同様です

◆USB温度データロガーHJ-UDL-TCのソフトウェア・ドライバのインストール(約3分)

MJ-UDL-20/22で説明しておりますが、同様です

◆USB温度データロガーHJ-UDL-TC全編収録(約10分)
