リボン型温度センサーK熱電対 TJK-SF300/ TJK-SF500シリーズ
クリックすると縮小します
画像をクリックすると拡大します
注文FAX
問い合わせる
見積を依頼
校正付見積を依頼
製品名 |
フィルムサイズ |
端子 |
リード線長 |
価格 |
リボン型貼付型温度センサーK熱電対(プラグ付) TJK-SF500P
|
10×500mm |
ミニプラグ |
なし |
税別 14,800円
(税込 16,280円)
|
リボン型貼付型温度センサーK熱電対(プラグ付) TJK-SF300P
|
10×300mm |
ミニプラグ |
なし |
税別 14,200円
(税込 15,620円)
|
リボン型貼付型温度センサーK熱電対(Y端子M3) TJK-SF300Y3-1M
|
10×300mm |
Y端子M3 |
1m |
税別 13,980円
(税込 15,378円)
|
リボン型貼付型温度センサーK熱電対(Y端子M3) TJK-SF300Y3-2M
|
10×300mm |
Y端子M3 |
2m |
税別 14,460円
(税込 15,906円)
|
リボン型貼付型温度センサーK熱電対(Y端子M3) TJK-SF300Y3-3M
|
10×300mm |
Y端子M3 |
3m |
税別 14,940円
(税込 16,434円)
|
リボン型貼付型温度センサーK熱電対(Y端子M3) TJK-SF300Y3-4M
|
10×300mm |
Y端子M3 |
4m |
税別 15,420円
(税込 16,962円)
|
リボン型貼付型温度センサーK熱電対(Y端子M3) TJK-SF300Y3-5M
|
10×300mm |
Y端子M3 |
5m |
税別 15,900円
(税込 17,490円)
|

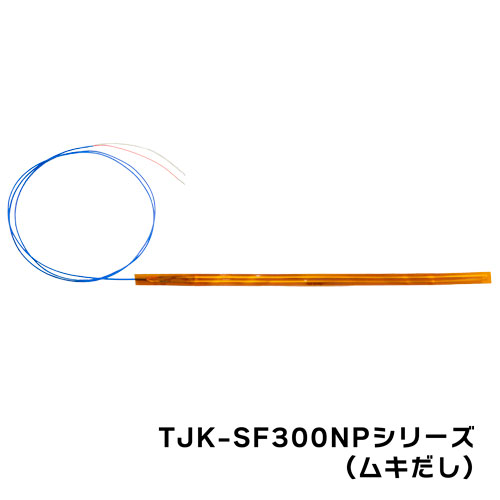

リボン型貼付型温度センサーK熱電対(ムキだし) TJK-SF300NP-1M
|
10×300mm |
ムキだし |
1m |
税別 13,980円
(税込 15,378円)
|
リボン型貼付型温度センサーK熱電対(ムキだし) TJK-SF300NP-2M
|
10×300mm |
ムキだし |
2m |
税別 14,460円
(税込 15,906円)
|
リボン型貼付型温度センサーK熱電対(ムキだし) TJK-SF300NP-3M
|
10×300mm |
ムキだし |
3m |
税別 14,940円
(税込 16,434円)
|
リボン型貼付型温度センサーK熱電対(ムキだし) TJK-SF300NP-4M
|
10×300mm |
ムキだし |
4m |
税別 15,420円
(税込 16,962円)
|
リボン型貼付型温度センサーK熱電対(ムキだし) TJK-SF300NP-5M
|
10×300mm |
ムキだし |
5m |
税別 15,900円
(税込 17,490円)
|
リボン型温度センサーK熱電対 TJK-SF300/ TJK-SF500シリーズの特長
- ・フィルムシート型のため、配管のR形状の曲面やタンクの表面、狭いすき間の温度計測が可能。
- ・高速応答
- ・急激な温度変化にも対応でき、耐久性にも優れます。
- ・貼り付け温度測定用・挟み込み・隙間温度測定用
- ・絶縁シート上に、熱電対を形成し、表面温度の測定に最適
- ・曲面にもフィットして設置でき、より正確な表面温度測定ができます。

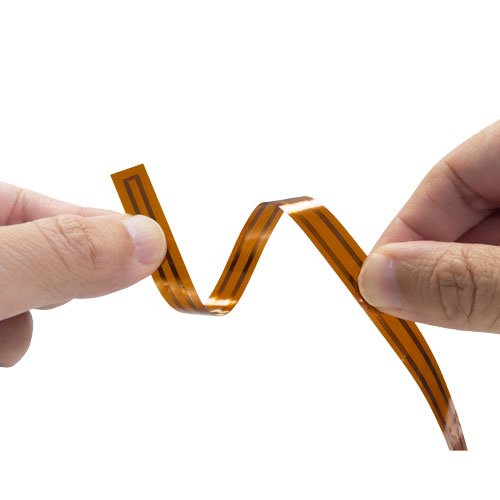

- ・センサ部全体がフラットでフレキシブルにできています。

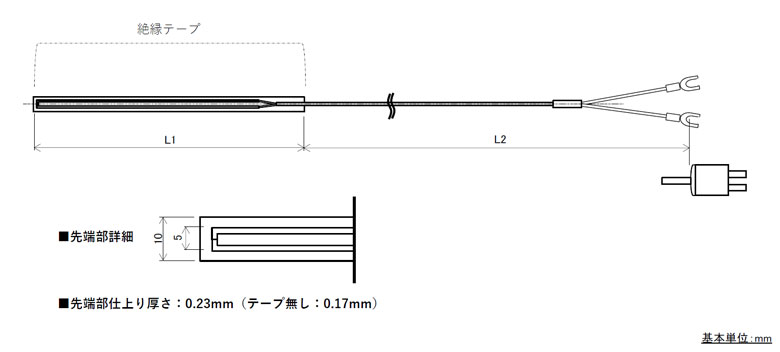

- ・厚み:0.23mm。業界最薄で、扉や接合部の隙間など、わずかな隙間からセンサを通すことが可能。限られたスペースでの温度測定の幅を広げます。
- ・別売り「熱電対用延長ケーブル」を使用することでリードの長さの変更が可能です。
用途
●航空機の機体や、自動車の車体などの表面温度測定に
●熱伝導の特性を測定するために、測定物の両側に貼りつけて温度測定をすることができます。
●狭いすき間にはさみ、物体間の温度を測定することができます。
●被測温物が、絶縁物の場合には、絶縁シート(ポリイミド)をはがして使用することも可能です。
●貼り付け部テープなどで貼りつけることができます。
●絶縁シート(ポリイミド)をはがしても使用できます。
※ 貼付け方により測定温度に差が生じる場合がございます。
使用方法
■被測定物の表面に、接着剤やテープで貼り付けるか、圧着してご使用ください。
■常用限度温度は、接着剤やテープと絶縁材の性質によって左右されます。
■サーモカップルシート用の補償導線または被覆熱電対は、一般のK熱電対のものがそのまま接続できます。
■接続はスポット溶接でご利用できます。

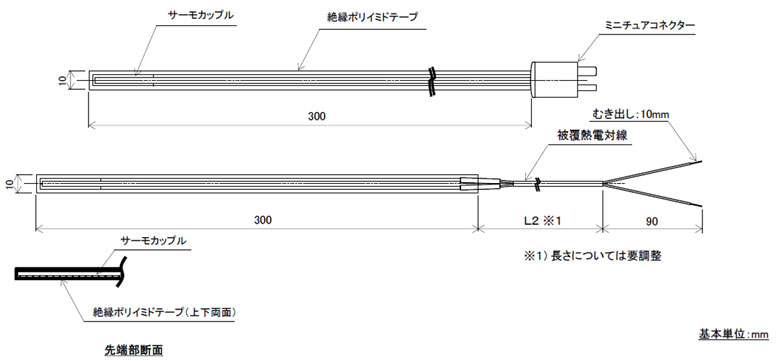

仕様
型番 |
TJK-SF300xx |
TJK-SF500xx |
フィルムサイズ |
10×300mm |
10×500mm |
フィルム厚さ |
0.23mm |
フィルム材質 |
ポリイミド |
熱電対種類 |
K熱電対 |
常用限度 |
200℃ |
リード線長 |
なし, 1m, 2m, 3m, 4m, 5m等 (任意に変更対応可能) |
端子形状 |
[型番の xx 部]
P:ミニプラグ / Y3:Y 端子M3 / NP:ムキだし |
---|
校正書類の発行可能です。(有償)校正証明書、試験成績書、トレサビリティ体系図の発行可能です。
温度センサ(熱電対、白金測温抵抗体)の特注製品のご相談
お客様のご要望に応じて1本から特注製品の受注生産が可能です。
温度センサの豊富な知識を持つ専門スタッフにご相談いただけます。お気軽にご相談ください。
👉お問い合わせはこちら 👉熱電対温度センサ図面作成サイト
オプション
K熱電対延長ケーブル MKF-EN01シリーズ
注文FAX 問い合わせる 見積を依頼 製品名 | ケーブル長 | 端子 | 価格 |
K熱電対延長ケーブル1m MKF-EN01 K熱電対中継ケーブル(フッ素樹脂被覆) ※ケーブル長1m / 直径0.32mm | 1m | ミニプラグオス-ミニプラグメス | 税別 1,880円 (税込 2,068円) |
K熱電対延長ケーブル2m MKF-EN02 K熱電対中継ケーブル(フッ素樹脂被覆) ※ケーブル長1m / 直径0.32mm | 2m | ミニプラグオス-ミニプラグメス | 税別 2,280円 (税込 2,508円) |
K熱電対延長ケーブル3m MKF-EN03 K熱電対中継ケーブル(フッ素樹脂被覆) ※ケーブル長3m / 直径0.32mm | 3m | ミニプラグオス-ミニプラグメス | 税別 2,680円 (税込 2,948円) |
K熱電対延長ケーブル5m MKF-EN05 K熱電対中継ケーブル(フッ素樹脂被覆) ※ケーブル長5m / 直径0.32mm | 5m | ミニプラグオス-ミニプラグメス | 税別 3,480円 (税込 3,828円) |
K熱電対延長ケーブル10m MKF-EN10 K熱電対中継ケーブル(フッ素樹脂被覆) ※ケーブル長10m / 直径0.32mm | 10m | ミニプラグオス-ミニプラグメス | 税別 5,480円 (税込 6,028円) |
K熱電対延長ケーブル20m MKF-EN20 K熱電対中継ケーブル(フッ素樹脂被覆) ※ケーブル長20m / 直径0.32mm | 20m | ミニプラグオス-ミニプラグメス | 税別 9,480円 (税込 10,428円) |
K熱電対補償導線延長ケーブルOKV-ENシリーズ
注文FAX 問い合わせる 見積を依頼 製品名 | ケーブル長 | 端子 | 価格 |
K熱電対補償導線延長ケーブル 1m OKV-EN100PFY3 ※常用耐熱:90℃, ビニール被覆 | 1m | ミニプラグ-Y端子M3 | 税別 3,500円 (税込 3,850円) |
K熱電対補償導線延長ケーブル 2m OKV-EN200PFY3 ※常用耐熱:90℃, ビニール被覆 | 2m | ミニプラグ-Y端子M3 | 税別 3,900円 (税込 4,290円) |
K熱電対補償導線延長ケーブル 3m OKV-EN300PFY3 ※常用耐熱:90℃, ビニール被覆 | 3m | ミニプラグ-Y端子M3 | 税別 4,300円 (税込 4,730円) |
K熱電対補償導線延長ケーブル 5m OKV-EN500PFY3 ※常用耐熱:90℃, ビニール被覆 | 5m | ミニプラグ-Y端子M3 | 税別 5,100円 (税込 5,610円) |
K熱電対補償導線延長ケーブル 10m OKV-EN1000PFY3 ※常用耐熱:90℃, ビニール被覆 | 10m | ミニプラグ-Y端子M3 | 税別 7,100円 (税込 7,810円) |
K熱電対補償導線延長ケーブル 20m OKV-EN2000PFY3 ※常用耐熱:90℃, ビニール被覆 | 20m | ミニプラグ-Y端子M3 | 税別 11,100円 (税込 12,210円) |
K熱電対補償導線延長ケーブル 1m OKV-EN100PFY3.5 ※常用耐熱:90℃, ビニール被覆 | 1m | ミニプラグ-Y端子M3.5 | 税別 3,500円 (税込 3,850円) |
K熱電対補償導線延長ケーブル 2m OKV-EN200PFY3.5 ※常用耐熱:90℃, ビニール被覆 | 2m | ミニプラグ-Y端子M3.5 | 税別 3,900円 (税込 4,290円) |
K熱電対補償導線延長ケーブル 3m OKV-EN300PFY3.5 ※常用耐熱:90℃, ビニール被覆 | 3m | ミニプラグ-Y端子M3.5 | 税別 4,300円 (税込 4,730円) |
K熱電対補償導線延長ケーブル 5m OKV-EN500PFY3.5 ※常用耐熱:90℃, ビニール被覆 | 5m | ミニプラグ-Y端子M3.5 | 税別 5,100円 (税込 5,610円) |
K熱電対補償導線延長ケーブル 10m OKV-EN1000PFY3.5 ※常用耐熱:90℃, ビニール被覆 | 10m | ミニプラグ-Y端子M3.5 | 税別 7,100円 (税込 7,810円) |
K熱電対補償導線延長ケーブル 20m OKV-EN2000PFY3.5 ※常用耐熱:90℃, ビニール被覆 | 20m | ミニプラグ-Y端子M3.5 | 税別 11,100円 (税込 12,210円) |
