イマダ 荷重変位測定ユニット FSAシリーズ
クリックすると縮小します
画像をクリックすると拡大します
荷重 変位曲線(F-S 曲線)を簡単に作成する測定ユニット。
変位を基準に荷重値を確認でき、フィーリング試験や材料の特性評価等に最適。
高速サンプリングで再現性の高い測定が可能。
カゴのない製品もご購入いただけます。お見積りをご依頼ください。
注文FAX
問い合わせる
見積を依頼
校正付見積を依頼
| 製品名 | 価格 |
|---|---|
商品コード HF-IMD-FSA2-00
イマダ 荷重変位測定ユニット(縦型) FSA-0.5K2-5N
※500Nまで対応
納期を確認下さい
|
税別 548,000円 （税込 602,800円） |
|
商品コード HF-IMD-FSA2-01
イマダ 荷重変位測定ユニット(縦型) FSA-0.5K2-50N
※500Nまで対応
納期を確認下さい
|
税別 548,000円 （税込 602,800円） |
|
商品コード HF-IMD-FSA2-02
イマダ 荷重変位測定ユニット(縦型) FSA-0.5K2-100N
※500Nまで対応
納期を確認下さい
|
税別 548,000円 （税込 602,800円） |
|
商品コード HF-IMD-FSA3-01
イマダ 荷重変位測定ユニット(縦型) FSA-1K2-100N-V750
※1000Nまで対応
納期を確認下さい
|
税別 675,300円 （税込 742,830円） |
|
商品コード HF-IMD-FSA5-01
イマダ 荷重変位測定ユニット(縦型/精密・多機能) FSA-1KE-500N
※1000Nまで対応
納期を確認下さい
|
税別 839,000円 （税込 922,900円） |
|
商品コード HF-IMD-FSA5-02
イマダ 荷重変位測定ユニット(縦型/精密・多機能) FSA-1KE-1000N
※1000Nまで対応
納期を確認下さい
|
税別 845,000円 （税込 929,500円） |
商品コード HF-IMD-FSA2-05
イマダ 荷重変位測定ユニット(横型) FSA-0.5HK2-500N
※500Nまで対応
|
税別 564,000円 （税込 620,400円） |
イマダ 荷重変位測定ユニット FSAシリーズの特長
■ 荷重-変位グラフ（F-S曲線）を手軽に作成できる製品ユニット
■ 変位（長さ）を基準に荷重値を確認でき、フィーリング試験(感触測定)・特性評価に最適
■ 最大2000個/秒の高速サンプリングで、急激な荷重の変化にも追従
■ 複雑な配線もなく、簡単に操作・グラフ描画が可能
■ 指定した荷重値での変位自動ゼロリセットなど、荷重-変位の測定に便利な機能搭載
■ フォースゲージZTAシリーズ、変位計搭載計測スタンド、接続ケーブル、グラフ描画ソフトウェア、標準アタッチメント8点のセット
イマダ 荷重変位測定ユニット FSAシリーズ 型式
用途に合わせて、様々なタイプをご用意しております。

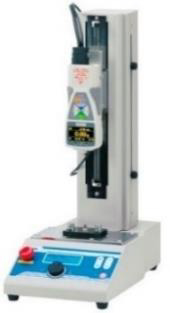

| 縦型 | |||
|---|---|---|---|
| コンパクト
FSA-0.5K2-□□N |
1000N まで対応
FSA-1K2-□□N |
高荷重対応
FSA-2.5K2-□□N |
高荷重対応
FSA-5K2-□□N |
| 最大許容荷重:500N | 最大許容荷重:1000N | 最大許容荷重:2500N | 最大許容荷重:5000N |
| 自動式。移動速度・試験回数・停止時間の設定が可能。繰り返し試験、耐久試験にもご利用いただけます。 | |||
|
| ||

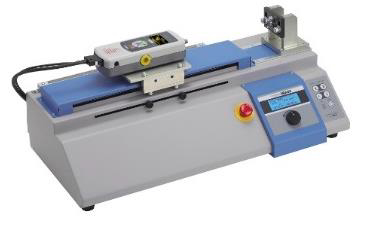

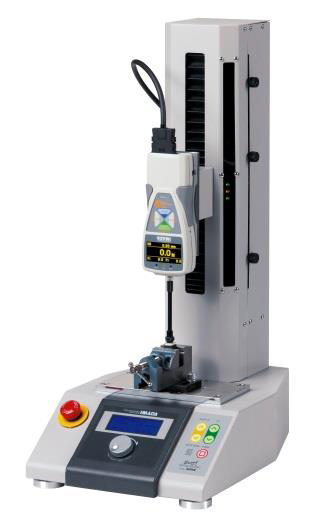

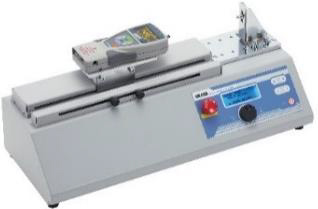

| 縦型（精密） | 横 型 | ポータブル | |
| 本格的な精密測定に
FSA-1KE-□□N |
コンパクト
FSA-0.5HK2-□□N |
高荷重対応
FSA-2.5HK2-□□N |
持ち運びが容易
FSA-MSL-□□N |
| 最大許容荷重:1000N | 最大許容荷重:500N | 最大許容荷重:2500N | 最大許容荷重:50N |
| 自動式。剛性が最も強く精密な測定が可能。縦型の機能に加え、移動量の設定、5つの測定パターン記憶等、機能充実 | 自動式。移動速度・試験回数・停止時間の設定が可能。繰り返し試験、耐久試験にもご利用いただけます。 | 手動式で低荷重対応 | |
 |
 |
 |
 |
※ □□：お客様の測定に合わせて荷重値を選択して頂けます。
仕様表の「荷重レンジ」から、荷重値を選択してください。その際、上記「最大許容荷重値」を超えないよう、ご選択ください。
【型式の選択方法】
FSA- ① - ② - ③
①：上記「FSAシリーズ型式」からご選択ください。例）FSA-1KE, FSA-MSLなど
②：荷重レンジをご選択ください。(詳細：カタログp6[仕様・個別]) 例）5N, 200N, 5000N など
③：必要なオプションのコードを追加してください。(詳細：カタログ P6仕様・個別]) 例）-L, -CN, -V45 など
イマダ 荷重変位測定ユニット FSAシリーズの共通仕様
| 型 式 | FSA-□-□N | ||
| 計測単位 | 荷重 | N(mN, kN) 5N以下のレンジはmN,
1000N以上はkNの換算表示が可能 | |
| 変位 | mm | ||
| 荷重レンジ | 2N, 5N, 20N, 50N, 100N, 200N, 500N, 1000N, 2500N, 5000N | ||
| 表示分解能 | 荷重 | 符号付4桁（例：フォースゲージ5Nの表示分解能0.001N[1mN]） | |
| 変位 | 0.001mm (Force Recorder Professionalに表示)
0.01mm (フォースゲージ画面上) | ||
| 精度 | 荷重 | ±0.2％F.S. ±1デジット | |
| 変位 | ±0.1mm ±1デジット（無負荷時） | ||
| ※ 最大ストロークで最大負荷を加えた場合、
上下方向に±約0.5mmのたわみが生じます。 | |||
| 荷重データサンプリング周期 | 2000回/秒 | ||
| 荷重表示更新周期 | 16回/秒 | ||
| 出力機能(※) | USB，シリアル(RS232C)，アナログ(約±2V)， | ||
| コンパレータ，オーバーロード，サブコンパレータ，USBメモリ ※USBメモリは含まれておりません。 | |||
| 電動計測スタンド機能 | ストロークリミット、オーバー荷重停止、荷重コントロール、非常停止 | ||
| ※ 荷重コントロールにて荷重ゼロ値を跨ぐ設定はできません。 | |||
| 電動計測スタンド電源 | AC100V～240Vフリー入力 | ||
| 使用環境 | 温度：0 – 40°C 湿度：20 -80%RH | ||
| 付属品 | 取扱説明書、検査成績書、電源ケーブル、予備ヒューズ、USBケーブル、
ドライバCD-ROM（荷重値取込ソフトZT-Logger含む）、 グラフ描画ソフトウェアForce-Recorder Professional | ||
※変位の出力と、シリアル・アナログの出力を同時に行う場合は、特注ケーブルが必要です。
ソフトウェア動作環境
| 動作環境 | 対応OS：Windows 7/8/8.1/10 |
| 対応ハードウェア | CPU ：Pentium4(1GHz以上)以上推奨 |
| メモリ：2GB以上推奨 | |
| ハードディスク：10GB（データ保存領域）以上 | |
| 対応プラットフォーム | .NET Framework4.6以上 |
| 実行環境 | Microsoft Internet Explorer6.0 以上 |
| Windows インストーラ3.1 以降 |
