イマダ ワイヤーハーネス測定スタンド LH-500N

クリックすると縮小します

イマダ ワイヤーハーネス測定スタンド LH-500N

画像をクリックすると拡大します

ワイヤーハーネス専用測定スタンド LH-500N
(※フォースゲージは別売)

レバー操作で高い作業性を実現。

上部からワンタッチでサンプルをセット可能です。

付属の固定板を使用すれば、テーブルや台に固定して測定が可能です。

送料/代引手数料無料 本体のみ 注文FAX お問合せ 見積依頼
製品名 価格
商品コード H-LH-500N 納期を確認下さい
イマダ ワイヤーハーネス測定スタンド LH-500N
税別 104,940円
(税込 115,434円)

イマダ ワイヤーハーネス測定スタンド LH-500Nの特長

■ ワイヤーの圧着端子のかしめ強度試験用スタンド
■ サンプルの設置・操作ともに簡単。レバー式でさらに高い作業性を実現
■ ワンタッチでクランプが可能なサンプル固定治具を付属
■ 付属の固定板を使用すれば、テーブルや台に固定して測定可能

イマダ ワイヤーハーネス測定スタンド LH-500Nの仕様

型式 LH-500N
許容荷重 500N
ストローク 約85mm
本体寸法 寸法図参照
本体重量 約10.5kg
付属品 ワイヤークランプ治具:CW-500N、
端子固定用治具:CH-500N、
固定板

付属アタッチメント 仕様表

型式 CW-500N CH-500N
許容荷重 500N 500N
クランプ方式 クサビ方式 ※1 フック方式 ※2
開き幅 5mm 6mm
本体寸法 寸法図参照
本体重量 約220g 約210g

※1 焼き入れしたような硬い試料、表面が滑る試料には不向きです。
  柔らかい、薄い被覆のケーブルでは、被覆部の歯切れが起こる可能性がございます。
※2 引っ掛けるタイプで、挟み込んでの使用はできません。
  引っ掛けるタイプのため、幅の狭い端子(例:棒端子)の固定には不向きです。

寸法

LH-500N

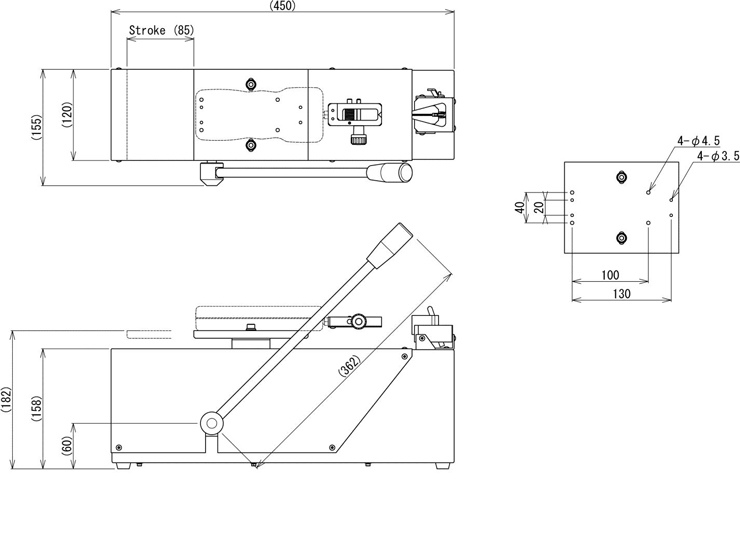

LH-500Nの寸法

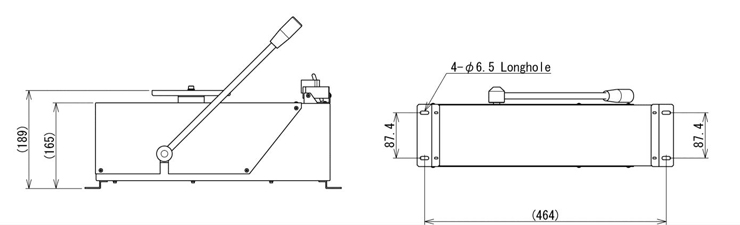

固定板(付属品)使用時

固定板

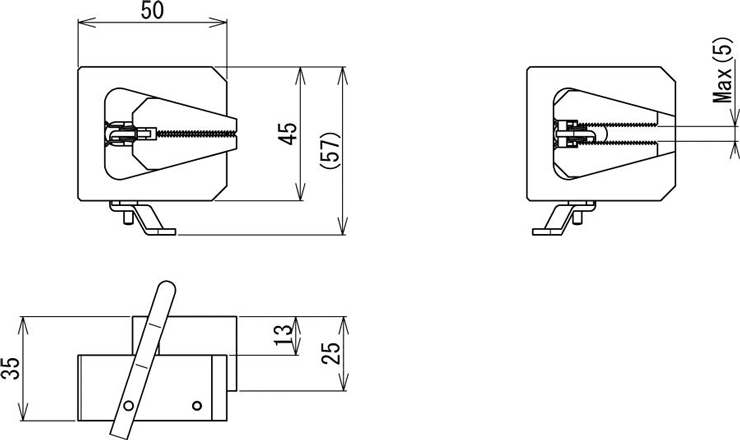

付属アタッチメント:CW-500N

CW-500N

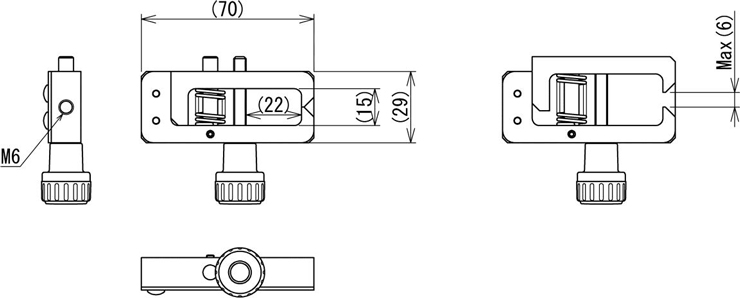

付属アタッチメント:CH-500N

CH-500N
