イマダ フィルムチャック FCシリーズ
クリックすると縮小します
画像をクリックすると拡大します
フィルムなどの薄い試料を掴むのに最適です 。
試料に合わせ、チャック部の素材・クランプ方法を選択できます 。
JIS 規格に一部準拠した測定が可能です。
注文FAX
問い合わせる
見積を依頼
| 製品名 | 価格 |
|---|---|
|
商品コード HF-PS-FC21UQ
フィルムチャック 片側ウレタン/レバー式 FC-21UQ
※手配料がかかります
|
税別 29,900円 （税込 32,890円） |
|
商品コード HF-PS-FC20
フィルムチャック標準鉄タイプ FC-20
※手配料がかかります。
納期を確認下さい
|
税別 11,500円 （税込 12,650円） |
|
商品コード HF-PS-FC40
フィルムチャック標準鉄タイプ FC-40
※手配料がかかります。
納期を確認下さい
|
税別 11,500円 （税込 12,650円） |
|
商品コード HF-PS-FC21
フィルムチャック FC-21
※手配料がかかります
納期を確認下さい
|
税別 11,500円 （税込 12,650円） |
|
商品コード HF-PS-FC21U
フィルムチャック 片側ウレタン仕様 FC-21U
※手配料がかかります
納期を確認下さい
|
税別 21,000円 （税込 23,100円） |
|
商品コード HF-PS-FC41U
フィルムチャック 片側ウレタン(幅広)仕様 FC-41U
※手配料がかかります
納期を確認下さい
|
税別 21,000円 （税込 23,100円） |
イマダ フィルムチャック FCシリーズの特長
■ フィルム状の薄いサンプルを挟むのに最適
■ サンプルに合わせてチャック部の素材・クランプ方法を選択可能
■ 歯の素材により歯切れ・滑りを防止する効果が向上
■ JIS Z1711(1994)「ポリエチレンフィルム製袋”8.4ヒートシール強さ試験”」に一部準拠
■ 食品包装など、各種包装のヒートシール強さ試験に対応
【JIS規格に準拠した測定事例】
■ JIS Z 1707：2019 「食品包装用プラスチックフィルム通則」一部準拠（FC-21U 使用）
■ JIS Z 0238：1998 「ヒートシール軟包装袋及び半剛性容器の試験方法」一部準拠（FC-20 使用）
■ JIS Z 1711：1994 「ポリエチレンフィルム製袋」一部準拠
■ 昭和 34 年厚生省告示第 370 号「食品、添加物等の規格基準 第 3 B 2 熱封かん強度試験」 一部準拠
イマダ フィルムチャック FCシリーズの仕様
| 型式 | FC-21 | FC-20 | FC-40 | FC-21U | FC-41U | FC-21UQ |
|---|---|---|---|---|---|---|
| 最大荷重 | 250N | 500N | 250N | |||
| 材質 | アルミ | 鉄 | アルミ | |||
| 特徴 | 軽量 | 500N対応 | 500N対応
幅広 |
片刃ウレタン | 片刃ウレタン
幅広 |
片刃ウレタン
ワンタッチレバー式 |
| 口幅 | 20mm | 20mm | 40mm | 20mm | 40mm | 20mm |
| 開き幅 | 最大2mm | 最大0.2mm | ||||
| 重量 | 約25g | 約73g | 約125g | 約40g | 約70g | 約50g |
| 最大首振り角度(取付部) | 約13度 | 約24度 | 約20度 | 約10度 | 約10度 | 約10度 |
| 取付ネジ | M6 | |||||
| 利用可能オプション | -F：首固定 | |||||

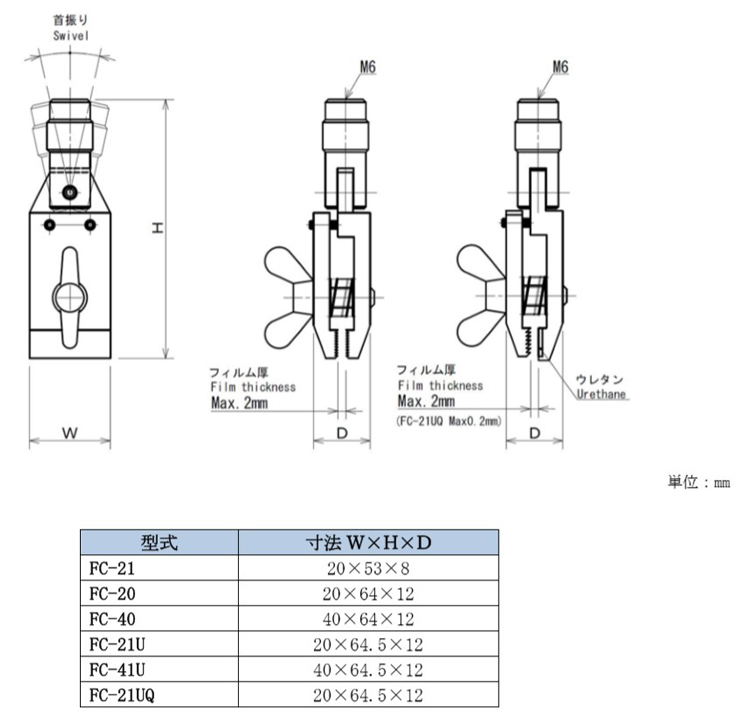

寸法
