イマダ フラットチャック GCシリーズ
クリックすると縮小します
画像をクリックすると拡大します
開き幅が広く幅広い用途にご利用いただけます。
荷重や開き幅に合わせて３タイプからお選びいただけます。
薄いものから厚いものまで固定可能な引張測定用アタッチメント
注文FAX
問い合わせる
見積を依頼
| 製品名 | 価格 |
|---|---|
|
商品コード HF-GC1100
イマダ フラットチャック GC-1100
※手配料がかかります
|
税別 11,880円 （税込 13,068円） |
|
商品コード HF-GC1200
イマダ フラットチャック GC-1200
※手配料がかかります
|
税別 12,800円 （税込 14,080円） |
|
商品コード HF-GC5000
イマダ フラットチャック GC-5000
※手配料がかかります
|
税別 52,250円 （税込 57,475円） |
イマダ フラットチャック GCシリーズの仕様
|
|
GC-1100 | GC-1200 | GC-5000 |
|---|---|---|---|
| 最大荷重 | 1000 N | 5000 N | |
| 取付ネジ | M6 | M10 | |
| 重量 | 160 g | 170 g | 1400 ｇ |
| 寸法（幅×高×奥行） | 56×（51）×20 ㎜ | 66×（51）×20 ㎜ | 104×（92）×30 ㎜ |
| 内寸法 〔A〕 | 20 ㎜ | 42 ㎜ | 64 ㎜ |
| 最大開き幅 〔B〕 | 10 ㎜ | 20 ㎜ | 30 ㎜ |
| チャック幅 〔E〕 | 20 ㎜ | 29 ㎜ | |
| チャック高 〔F〕 | 20 ㎜ | 37.5 ㎜ | |
| 最大首振り角度（取付部） | 約20度 | 約17度 | |
| 本体幅 〔W〕 | 56 ㎜ | 66 ㎜ | 104 ㎜ |

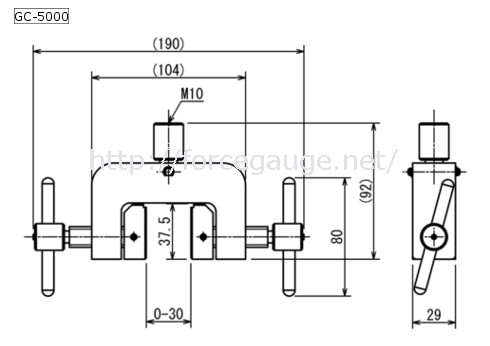

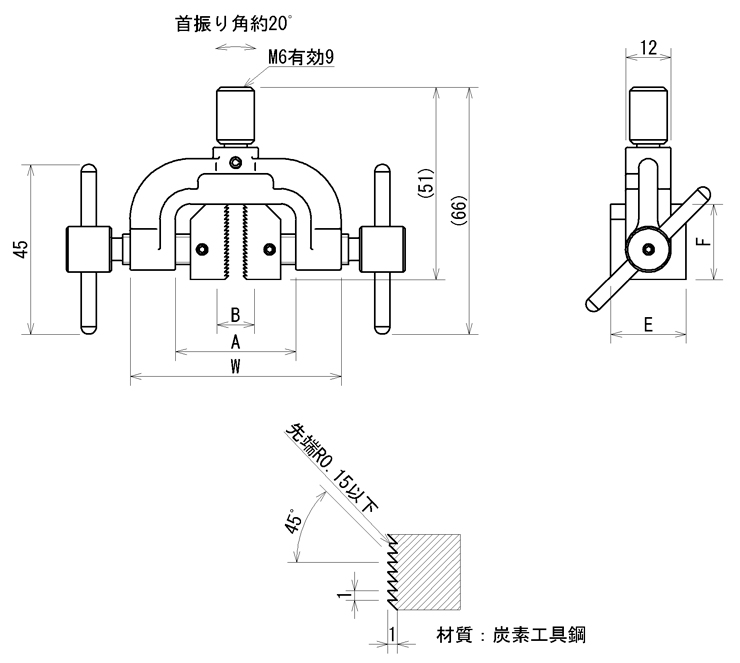

寸法
