イマダ バイス治具 GTシリーズ

クリックすると縮小します

イマダ バイス治具 GTシリーズ

画像をクリックすると拡大します

計測スタンド側のサンプル固定用バイス

幅広い目的にご使用いただける汎用タイプです。

試料や作業性に合わせてお選びいただけます。

注文FAX 各種お問合せ 見積依頼
製品名 価格
商品コード HF-GT30
イマダ バイス治具 GT-30
税別 31,500円
(税込 34,650円)
商品コード HF-GT2000N
イマダ バイス治具 GT-2000N ※高荷重タイプ
税別 40,600円
(税込 44,660円)

イマダ バイス治具 GTシリーズの特長

■ 縦型計測スタンドに取り付けるサンプル固定用アタッチメント
■ 取り付け穴が長穴で、計測軸のセンター出しが可能

イマダ バイス治具 GTシリーズの仕様

型式 GT-30 GT-2000N
特徴 レバー標準タイプ レバー高荷重タイプ
片開きバイスです。 使用最大荷重2000Nの大型バイスです。スタンドへの取り付け方向を90度変えることが可能です。(レバーが正面手前もしくは横)
最大荷重 1000N 2000N
口幅 38mm 62mm
開き幅 38mm 64mm
重量 約1100g 約4400g

寸法

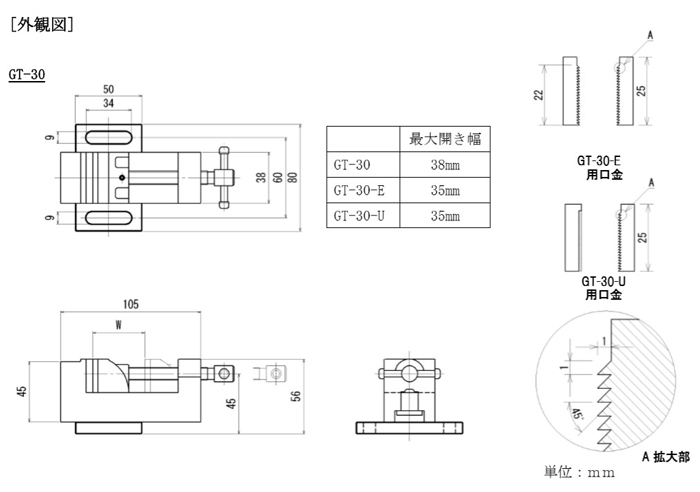

GT-30の寸法

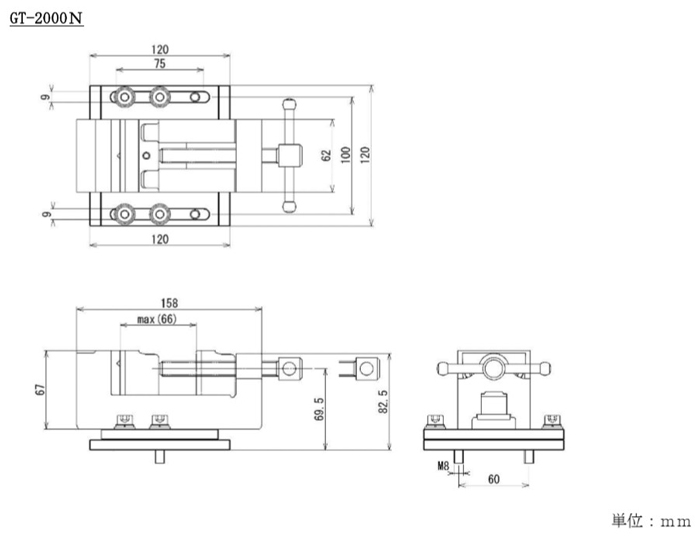

GT-2000Nの寸法
