JFEアドバンテックポータブル振動診断器 MK-220

クリックすると縮小します

画像をクリックすると拡大します

校正書類の発行可:有償

誰でも簡単に使える設備診断ツール。
「おまかせ診断」機能搭載現場支援ツール。
回転機械の振動原因を分析し、自動診断機能で保全業務を強力にバックアップします。

送料/代引手数料無料本体のみ

注文FAX

問い合わせる

見積を依頼

校正付見積を依頼

製品名	価格
商品コード S-JFE-MK220 JFEアドバンテックポータブル振動診断器 MK-220 `※引合見積　見積り依頼をお願いします。`	特価税別 698,000円（税込 767,800円）

ポータブル振動診断器 MK-220のカタログ

JFEアドバンテックポータブル振動診断器 MK-220の特長

■おまかせ診断
　初心者にも安心の全自動診断

■デュアルオペレーション方式
　タッチパネルとシートキーの両入力に対応

■2WAY表示
　画面は縦横表示切替が可能で各種グラフを見やすく表示

■回転速度の自動検出
　可変速設備の診断にも対応

■高解像度FFT
　最小0.00078Hzの分解能で異常原因の高度な解析が可能

JFEアドバンテックポータブル振動診断器 MK-220の画面例

計測機能

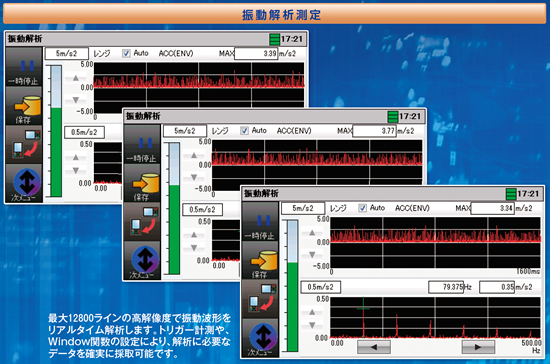

計測機能画面例1

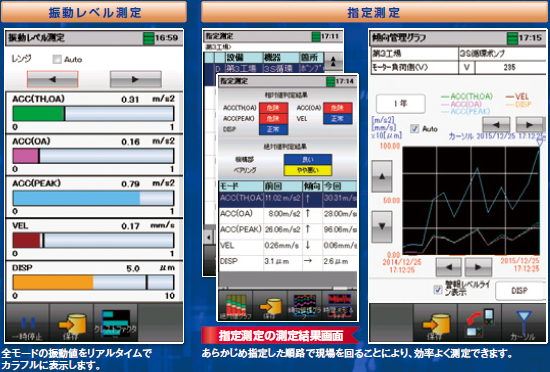

計測機能画面例2

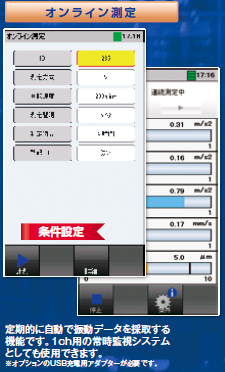

計測機能画面例3

診断機能

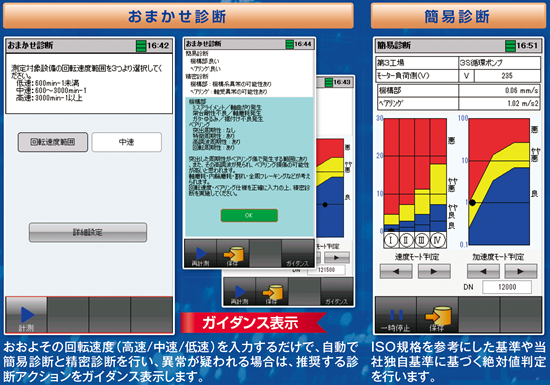

診断機能画面例1

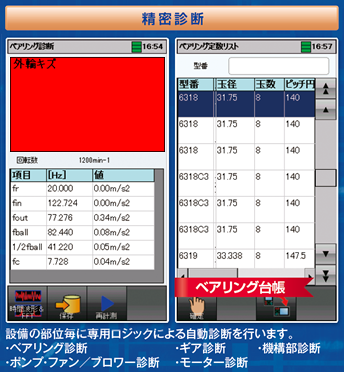

診断機能画面例2

●ベアリング診断
内輪キズ、外輪キズ、転動体キズ、保持器欠陥

●ギア診断
片当たり、軸芯ズレ、歯の摩耗、歯形誤差、局所異常

●機構部診断
アンバランス、ミスアライメント、軸曲がり、架台剛性不良、軸摩耗、ガタ・ユルミ、据付不良

●ポンプ・ファン/ブロアー診断
圧力脈動、一様摩耗、偏摩耗、局所異常

●モーター診断
高周波振動、電源不平衡

データ管理ソフト

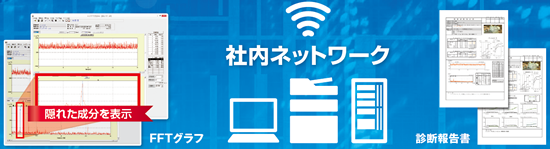

データ管理ソフト画面例1

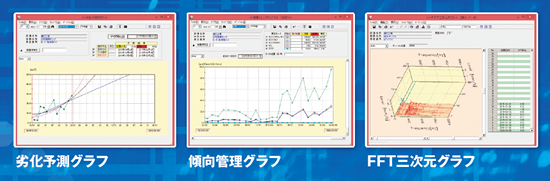

データ管理ソフト画面例2

JFEアドバンテックポータブル振動診断器 MK-220の仕様

振動計測部仕様

入力信号	振動ピックアップ信号 1チャンネル
測定モード測定周波数範囲（初期値）測定レンジ	測定モード	測定周波数範囲（初期値）	測定レンジ
	加速度ACC（TH,OA）	5～20kHz	500 m/s²0-P （1m/s²≒0.1G） ^※1
	加速度ACC（OA）	1k～20kHz
	加速度ACC（PEAK）	1k～20kHz
	加速度ACC（ENV）	1k～20kHz
	速度VEL	5～1kHz	500 mm/s0-P ^※1
	変位DISP	5～1kHz	5000 μmP-P
周波数フィルター	測定モード	HPF	LPF
	加速度ACC（TH,OA）	5、10、15、20、100、200、500、1k、2k、5k、10k、15k、20kHz	1k、2k、5k、10k、15k、20kHz
	加速度ACC（OA）
	加速度ACC（PEAK）
	加速度ACC（ENV）
	速度VEL	5、10、15、20、100、200、500、1kHz	100、200、250、500、1k、2kHz
	変位DISP	5、10、15、20、100、200、500、1kHz	100、200、250、500、1kHz
ダイナミックレンジ	88dB以上
解析周波数レンジ	10、20、50、100、200、500、1k、2k、5k、10k、20kHz（F.S.）
Window関数	レクタンギュラー、ハミング、ハニング、フラットトップ
分解能	解析周波数レンジの1/100、1/200、1/400、1/800、1/1600、1/3200、1/6400、1/12800

※1 G、cm/s表示可能

一般仕様

表示	TFTカラー液晶・バックライト付
外部メモリー	1GB SDカード（カードスロットに収納）
メイン電源	充電池パック（リチウムイオン充電池）
連続動作時間	2時間以上 ※充電池パック2個装着時は5時間以上
充電時間	15時間以内 ※急速充電器（オプション品）使用時：約3時間
本体保護構造	防塵防水構造（IP65）
使用温度範囲	0～50℃ （40℃ 85%RHの水分量以下、非結露）
保存温度範囲	-10～60℃ （40℃ 85%RHの水分量以下、非結露）
外形寸法	85（W）×30（D）×155（H）mm
質量	約380g （充電池パック2個装着時）
