テクシオ(TEXIO) デジタルストレージオシロスコープ DCS-1074B 4ch 70MHz 1GS/s

4ch
70MHz

クリックすると縮小します

テクシオ(TEXIO) デジタルストレージオシロスコープ DCS-1074B 4ch 70MHz 1GS/s

画像をクリックすると拡大します

デジタルストレージオシロスコープDCS-1000Bシリーズの4CH、70MHzモデル。
USB/LAN接続可能。

大容量10Mポイント/CHと最高50,000波形/秒の高速更新レート。
7インチ WVGAカラー液晶(256階調)表示で明瞭な波形表示。

送料/代引手数料無料 本体のみ 注文FAX お問合せ 見積依頼
製品名 価格
商品コード D-TX-DCS1074B
テクシオ デジタルストレージオシロスコープ DCS-1074B
税別 78,000円
(税込 85,800円)

テクシオ(TEXIO) デジタルストレージオシロスコープ DCS-1074B 4ch 70MHz 1GS/sの特長

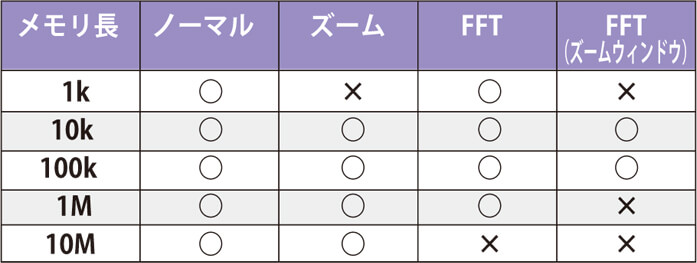

最大10M/CHの大容量波形メモリ

最大10M/CHの大容量波形メモリを搭載。大容量メモリによりサンプリングスピードが高速な状態で詳細な波形を取得できます。また、メモリ長を選択することが可能です。セグメント機能との組み合わせで現象を的確に現象を解析できます。

DCS1000Bイメージ1

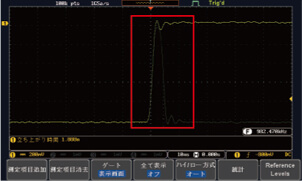

50,000波形/秒の高速波形更新と波形表示テクノロジー

50,000回/秒の高速更新とVPOにより各波形ポイントを振幅、時間と信号頻度の3次元でわかりやすく表示します。発生頻度に応じた輝度階調表示でジッタやグリッチなどを視覚的に捕らえることができます。

DCS1000Bイメージ2

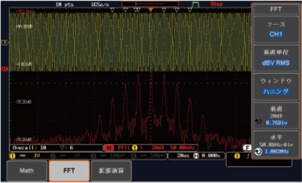

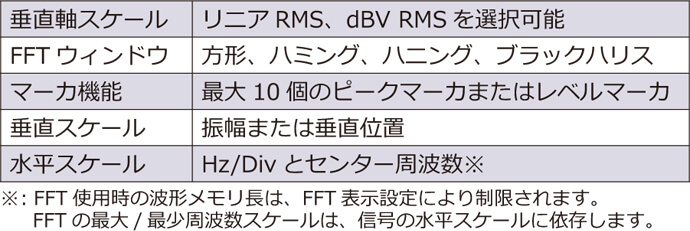

最大1M波形メモリで500KポイントのFFTデータ

FFT(高速フーリエ変換)機能は、選択CHのスペクトラムを最大500KポイントのFFT波形を表示します。高速更新と波形検索機能の組み合わせ正確に周波数ドメインを観察できます。

PUSH TO ZEROツマミ

垂直/水平ポジションとトリガレベルのツマミは、押すとゼロ位置へ戻る機能を採用しました。波形を拡大したときなどレンジを変更した時に、素早くゼロ位置へ戻すことができ便利です。

DCS1000Bイメージ3
DCS1000Bイメージ4

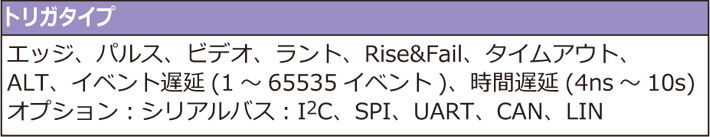

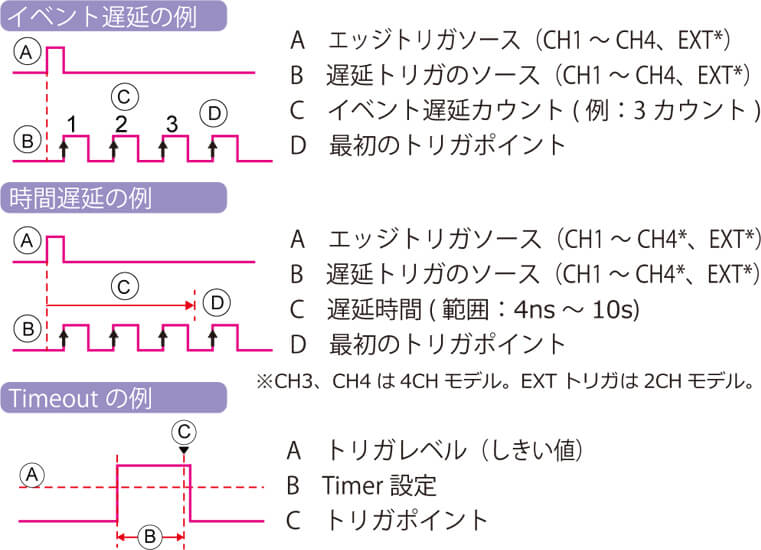

豊富なトリガタイプ

トリガタイプは、10種類あり様々な現象にトリガをかけることができます。

DCS1000Bイメージ5DCS1000Bイメージ6

自動測定機能+統計機能

自動測定の種類は、電圧(または電流)、時間、遅延の3種類、36項目あり最大8個を画面下部に同時に表示できます。統計機能は、最大1000個の自動測定値の平均、最大、最少、偏差を表示可能。

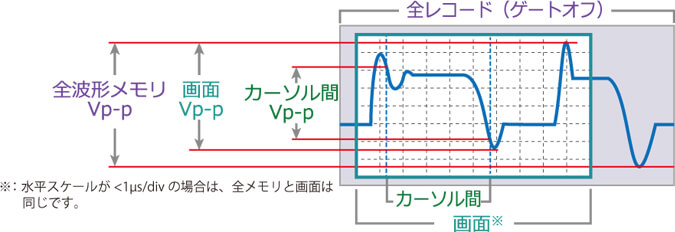

ゲートモード

自動測定の測定範囲を「全メモリ」「画面※」「カーソル間」の3種類で指定できます。

DCS1000Bイメージ7

Go-NoGo判定機能

最大/最小リミット範囲設定に対してリミット内/外で判定します。波形が範囲内/外になる毎に停止または連続判定を設定できます。判定結果を背面のBNC端子にパルス波で出力できます。

DCS1000Bイメージ8

無償アプリケーション

・データログ機能
 一定時間ごとに波形デーたまたは画像をUSBメモリに保存します。
・デジタルフィルタ機能
 チャンネルごとに周波数を決めてフィルタをかけます。
・DVM機能
 入力チャンネルを指定してマルチメータのような表示を行います。

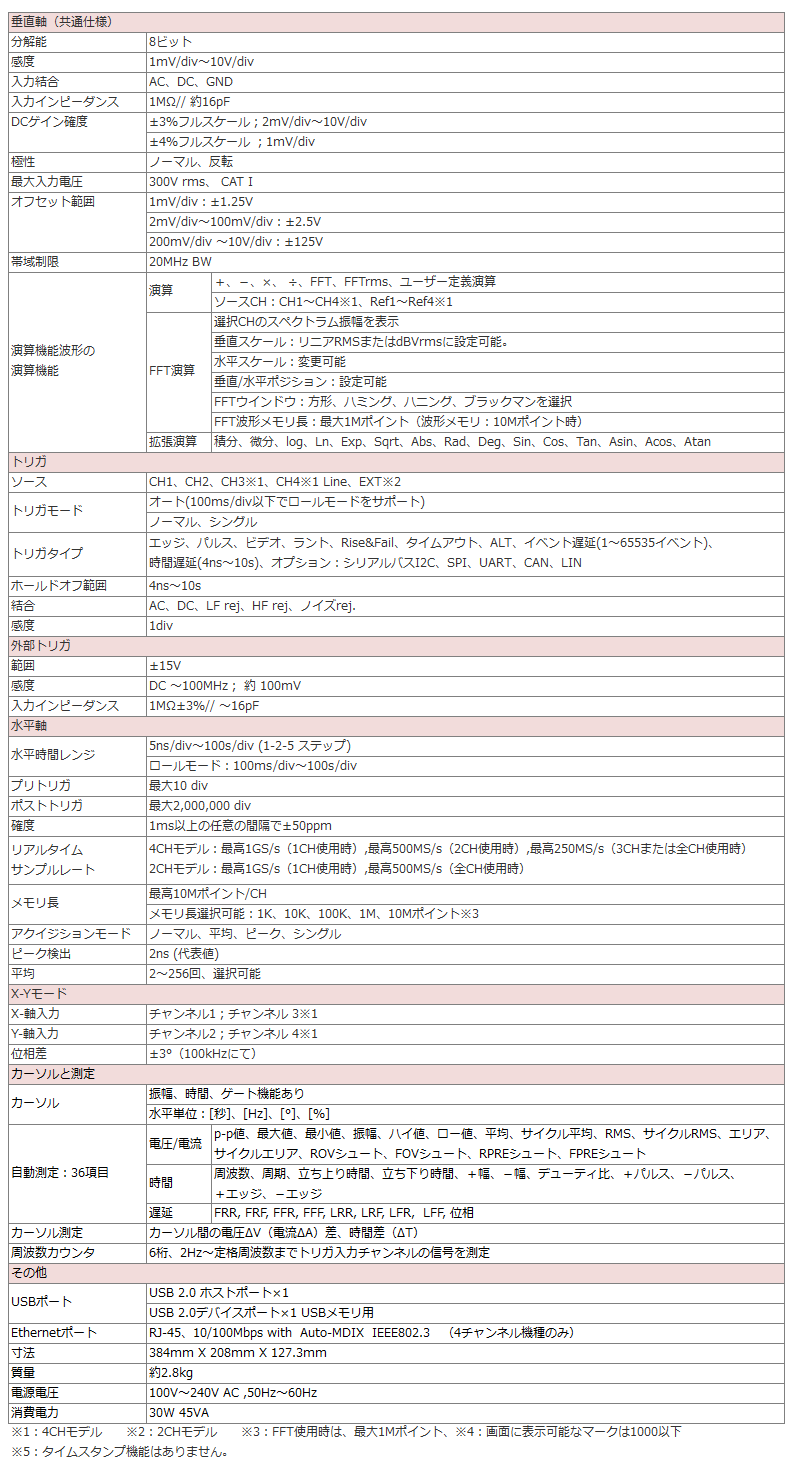

テクシオ(TEXIO) デジタルストレージオシロスコープ DCS-1074B 4ch 70MHz 1GS/sの仕様

DCS-1000Bシリーズ共通

DCS-1000B共通仕様
