A&D ウェイトチェッカ AD-4942B(重量選別機)

画像をクリックすると拡大します

AD-4942B シリーズで重いダンボールやパレットの欠品チェック・重量チェック!
高いコストパフォーマンスを実現
表示部と搬送部を分離し自由に設置可能
最大ひょう量:15 kg/30 kg
※設置調整を行う場合は、別途お見積させていただきます。

注文FAX お問合せ 見積依頼
製品名 価格
商品コード H-AD4942B-15K
A&D ウェイトチェッカ AD4942B-15K(重量選別機) ※引合見積
税別 520,000円
(税込 572,000円)
商品コード H-AD4942B-30K
A&D ウェイトチェッカ AD4942B-30K(重量選別機) ※引合見積
税別 550,000円
(税込 605,000円)

A&D ウェイトチェッカ AD-4942B(重量選別機)の特長

  • ■ 比較的重量の重いダンボールやパレット(袋詰製品不可)の欠品・重量チェック
  • ■ 直観操作が可能なタッチパネル式表示部
  • ■ 計量台を兼ねる搬送部
  • ■ 最大ひょう量:15kg/30kg
  • ■ 3種類の計量モードを選択可能(通過計量、停止計量、静止計量)
  • ■ 7インチのタッチパネルを採用、直観的に操作可能
  • ■ 表示部は防塵・防水IP65準拠(パネルマウント時)
  • ■ 汎用入力、選別機出力、警報出力、RS-232C/RS-485 入出力TCP/IP など標準装備

豊富なデータ集計管理、外部機器との連携

外部機器との連携

豊富なデータ集計管理

  • ■ 製品を最大1000件(10グループ、各グループ100件)まで登録可能
  • ■ ユーザ登録機能で各ユーザに適切に管理レベルを振り分けることでシステムを安全に運用
  • ■ USBメモリで設定値の書き出し、読み出しが可能
  • ■ 操作履歴、計量履歴、ヒストグラム、Xバー/ R管理図、集計結果を出力可能
  • ■ USBメモリに操作履歴、計量履歴、ヒストグラム、管理図、集計データを保存可能

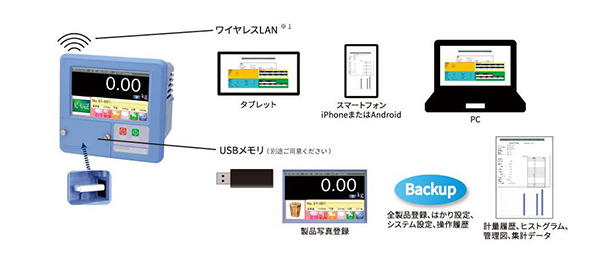

外部機器との連携

  • ■ シリアル通信、TCP/IP 通信によりModbus サポート機器とプログラムレスで通信が可能
  • ■ USBメモリでデータをパソコンで取り込み可能
  • ■ フィードバックコントロール出力機能搭載
  • ※1)無線LANの受信感度は電波環境に依存します。通信が途切れる可能性がありますので、継続監視を行う場合はRS-485や有線LANのModbus通信機能とHMI表示器を組み合わせて使用することをお薦めします。

ワイヤレスLAN

  • ■ 計測中でも製品情報、製品設定内容、集計データ、統計データ、ヒストグラム、管理図をスマートフォン、タブレット、PCで閲覧可能。
  • ※ 無線LANの受信感度は電波環境に依存します。無線LANを使い継続的に監視を行う場合は注意が必要です。

操作履歴/量履歴

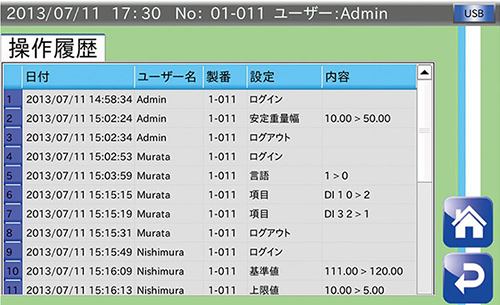

操作履歴

操作履歴

設定変更操作の履歴、計量結果の履歴はUSBメモリに全て保存可能。
計量履歴機能と合わせ、HACCP管理に利用可能。

ユーザーを登録し、管理レベルによる操作の制限を行えます。
・「オペレータ」(作業者)
・「スーパーバイザー」(作業責任者)
・「クオリティマネージャー」(品質管理者)
・「アドミニストレーター」(管理責任者)
と4段階に分けられ、各ユーザーに適切な管理レベルを割り当てることにより、不用意な操作を避けることが可能です。(※2)
※2)電源投入後の管理レベルは「オペレータ」に設定されています。

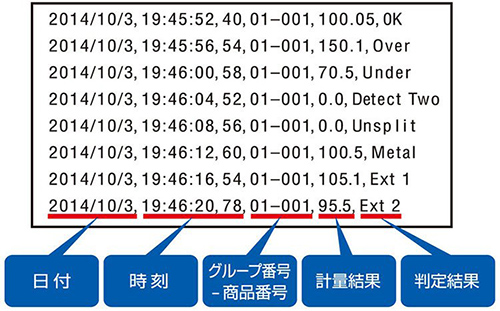

量履歴

量履歴

計量中、USBメモリに計量履歴が保存されます。
出力フォーマット:日付、時刻、グループ番号ー商品番号、計量結果、判定結果

FAT32でフォーマットされたUSBメモリのみを使用できます。
USBメモリに出力される計量履歴は、CSV形式でルートに保存されます。

■ USBメモリ
320個/分で 8時間運転した場合、約6MB使用します。
24時間操業で 365日運転で、約7GBが目安です。(USBメモリは別途ご用意ください)

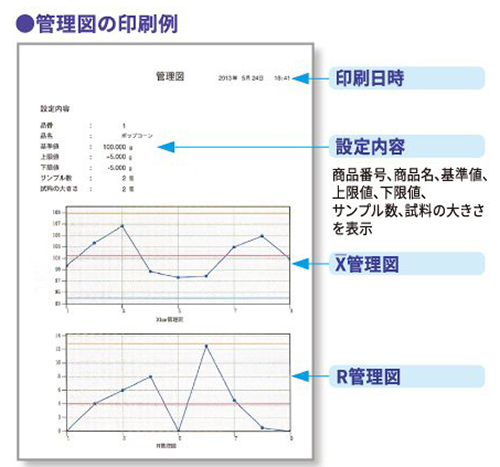

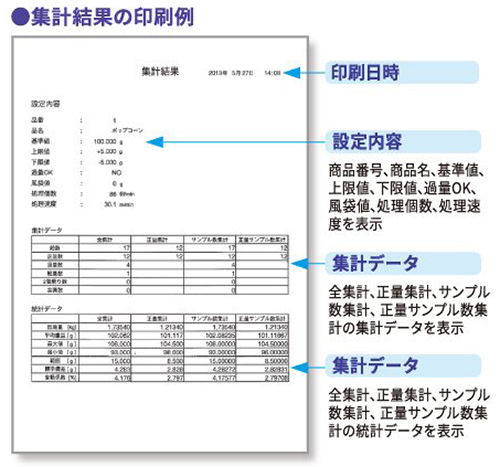

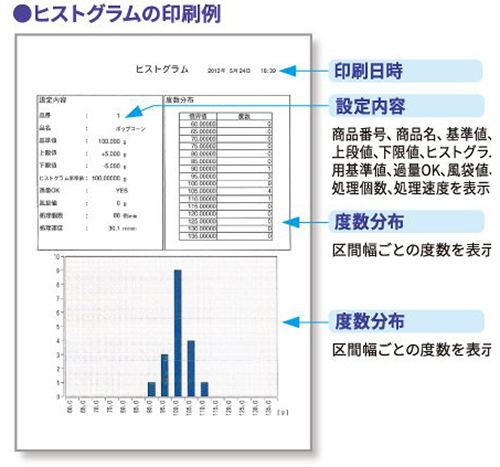

ヒストグラム、管理図、集計結果のPDFファイル

計量終了後、保存したいデータの集計画面を表示させます。
集計画面の「PDF」キーを押すと、USBメモリへPDFファイルが出力されます。
ポストスクリプト レーザープリンタがAD4412-CWに接続されている場合、「印刷」キーを押すと印刷されます。

印刷例

印刷例

印刷例

A&D ウェイトチェッカ AD-4942B(重量選別機)の表示部 共通仕様

アナログ部
入力感度 0.15μV/d以上 (d=最小目盛)
ゼロ調整範囲 -35mV~+35mV(-7mV/V~+7mV/V)
ロードセル印加電圧 DC 5V 60mA 350Ωロードセル4個まで
リモートセンシング機能付き
温度係数 ゼロ点:±0.02μV//℃(Typ.)
スパン:±3ppm/℃(Typ.)
非直線性 0.005% of F.S.
サンプリング速度 4000回/秒
デジタル部
表示範囲 0~999,999d
表示部 7インチ タッチパネル式カラーTFT 液晶
登録製品数
登録製品数 1,000件
一般仕様
電源電圧 AC100V~240V(+10%、 -15%、 50/60Hz、30VA)
使用温度 -10̊℃ ~50̊℃
使用湿度 85% R.H.以下(結露しないこと)
防塵防水 IP65準拠 パネルマウント時(AD4412-10が必要)
標準入出力
通信インターフェイス RS-232C、RS-485、LAN、USB2.0、無線 LAN(※3)
コントロールI/O 入力11 点(無電圧接点またはオープンコレクタ入力)
出力 11 点(オープンコレクタ出力)
光電センサー供給電源 12V 250mA

※3)本機の無線LANは日本国内で使用可能です。海外で本機の無線LANを使用する場合は認証が取得されている国や地域に限られます。ホームページにて無線LANの使用可能な国や地域を随時掲載していく予定です。
無線LANの受信感度は電波環境に依存します。通信が途切れる可能性がありますので、継続監視を行う場合はRS-485や有線LANのModbus通信機能とHMI表示器を組み合わせて使用することをお薦めします。

A&D ウェイトチェッカ AD-4942B(重量選別機)の計量部仕様

型式 AD-4942B-15K AD-4942B-30K
50Hz 60Hz 50Hz 60Hz
最大ひょう量値 15kg 31kg
選別精度 ±10g ±20g
最小目盛 2g 5g
ローラースピード 11.2m/分 13.4m/分 14.5m/分 17.4m/分
能力 18個/分 22個/分 16個/分 19個/分
最大計量品寸法 長さ
(流れ方向)
300mm 280mm 500mm 480mm
350mm 350mm 450mm 450mm
高さ 300m 300m 500mm 500mm
搬送部 駆動ローラー方式(スチール製)
電源 駆動ローラー AC200V±10%、3相 0.5A AC200V±10%、3相 0.6A
表示部 AC100~240V +10 %-15 % 約30VA

A&D ウェイトチェッカ AD-4942B(重量選別機)のオプション品

AD4412-02 リレー出力 9 点(※4)
AD4412-05 パラレル I/O入力 16点 出力 16点(※4)
AD4412-07 アナログ出力 1チャネル 4-20mAまたは0-10V
AD4412-17 を3個追加で最大 4チャネル出力
計量値出力、コンベアスピードコントロール(※4)
AD4412-17 アナログ出力増設モジュール 4-20mAまたは0-10V(※4)
AD-4942-07 15K用架台(計量コンベア・導入コンベア共通)
AD-4942-08 30K用架台(計量コンベア・導入コンベア共通)
AD-4942-11 15K用ブレーキ付ローラーコンベア(※4)
AD-4942-12 30K用ブレーキ付ローラーコンベア(※4)
AD-4942-13 15K用導入コンベア
AD-4942-14 30K用導入コンベア
AD-4402-25 指示計用スタンド
AD4412-10 パネルマウント金具
AD4412-11 表示器スタンド取付金具(表示器スタンドは、AD4402-25使用可能)

※4)出荷時のみ取り付け可能なオプションです。
※ローラーコンベアを移動中のパッケージは急には停止できません。10cm程度は移動します。
ローラーコンベアを停止して重量をチェックする場合、または不良品を停止させる場合は、ブレーキ付ローラーコンベアをおすすめいたします。
