HDMI/USB対応オートフォーカスマイクロスコープUM20 (10倍レンズ付)

クリックすると縮小します

HDMI/USB対応オートフォーカスマイクロスコープUM20 (10倍レンズ付)

画像をクリックすると拡大します

画像計測アプリ付き高機能フルハイビジョンマイクロスコープ実体顕微鏡
・色再現に優れたフルハイビジョン画像を60フレーム/秒で表示
・オートフォーカス機能でハイスピードビデオ検査に便利
・最大倍率:497倍
・作動距離:22mm~214mm
・HDMI/USB出力
・画像計測アプリケーション付
・遠距離観察/リモコン付

送料/代引手数料無料 本体のみ 注文FAX お問合せ 見積依頼
製品名 価格
商品コード MMS-004-06
標準在庫
HDMI/USB対応オートフォーカスマイクロスコープUM20 (10倍レンズ付)
税別 98,000円
(税込 107,800円)
商品コード MNT-001-01
標準在庫
オプション品
Jスコープ 10インチTFTカラーモニターMJ-MNT10 ※高さ165x幅246x厚さ35、液晶パネル:高さ135 mm×幅217(mm)
税別 20,000円
(税込 22,000円)
商品コード MMS-004-33
標準在庫
オプション品
4倍ロングフォーカスレンズUM-L4XLF(実体顕微鏡UMシリーズ用)
税別 11,000円
(税込 12,100円)
商品コード MMS-004-34
標準在庫
オプション品
10倍対物レンズUM-L10X(実体顕微鏡UMシリーズ用)
税別 9,800円
(税込 10,780円)
商品コード MMS-004-53
標準在庫
オプション品
偏光レンズセット PL-01(実体顕微鏡UMシリーズ用、4倍対物)
税別 13,800円
(税込 15,180円)
商品コード MMS-004-51
標準在庫
オプション品
アームスタンドMJ-S109 (実体顕微鏡UMシリーズ用)多関節仕様
特価 税別 25,800円
(税込 28,380円)
商品コード MMS-004-52
標準在庫
オプション品
LED照明MJ-GN ダブルアーム(実体顕微鏡UMシリーズ用)
税別 19,800円
(税込 21,780円)
商品コード MZO-013-01
在庫切れ
オプション品
Jスコープ 顕微鏡用XYステージ HJ-XY01 W180 × D155 × H26mm ※ワークを直接触らずに細かい位置調整が可能。透過照明にも対応。
税別 27,800円
(税込 30,580円)
予約注文受付中

HDMI/USB対応オートフォーカスマイクロスコープUM20 (10倍レンズ付)の特長

最大497倍対応の置き型デジタル顕微鏡

付属の4倍対物レンズで13倍~140倍、10倍対物レンズで231倍~497倍の拡大表示。
200万画素(メガピクセル)CMOSを採用。
従来品より感度の良いCMOSが更に明瞭な画像表示を実現させます。

UM20
UM20の観察画像

UM06(従来品)

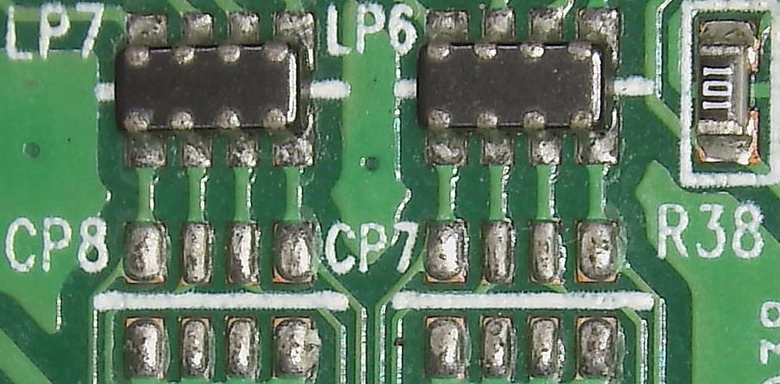

UM06(従来品)の観察画像

作動距離は最小22mm~最大214mm

被写体とのレンズの距離は最小22mm~最大214mm。ハンダ付けなど高さの作業スペースを確保。

フルハイビジョン1080pの高解像度

フルハイビジョン1080pの高解像度出力対応。
専用アプリではホワイトバランス・露出・明るさなども細かく設定することができます。

HDMIで大画面出力

HDMIケーブルを本体に直接差し込み、テレビなどの大型モニタに映像を出力することが可能です。
細部までしっかり見たい場合や大勢で画像を確認したいシチュエーションに適しています。

PCにUSB3.0接続してデータ転送可能

USB3.0接続でPCに画像を取り込むことが可能。
Windows端末対応の専用アプリを使用すれば、PC上からカメラを操作することができます。

オートフォーカス対応・60fps撮影でより滑らかな映像表現

連続で検査物の検査が可能。生産ラインなど快速検査に非常に便利です。

遠距離観察/リモコン操作が可能

各機能の設定はモニタ上に表示されるメニューを見ながら、リモコン操作で簡単に行うことが出来ます。

リモコンでスコープ本体に触れずにオートフォーカス、露出値、LEDライトの明るさ、ホワイトバランス、ズームイン、ズームアウトなどの変更が可能です。

HDMI/USB対応オートフォーカスマイクロスコープUM20 (10倍レンズ付)の画像計測アプリケーション

■静止画撮影・動画の録画が可能

■画像の計測が可能

正確な計測のために校正(キャリブレーション)も可能です。
長さ、面積、角度、辺の合計、弦長、アーク長、円周、半径、直径等の測定

■オートフォーカス

シングルオートフォーカス:同じ対象物を次々と交換してもピントがずれません。
連続オートフォーカス:異なる対象物を次々と交換しても、そのたびに自動でピントがあい、作業効率アップ。

■インターバル撮影が可能

設定した時間ごとに自動的に撮影をしてくれる機能。
一定期間、静止画又は動画の記録時間を設定することが出来ます。

■拡大鏡機能(2倍/3倍)で部分拡大が可能

■ミラー回転機能で画像の回転が可能

■比較モードで別画像と重ねて比較が可能

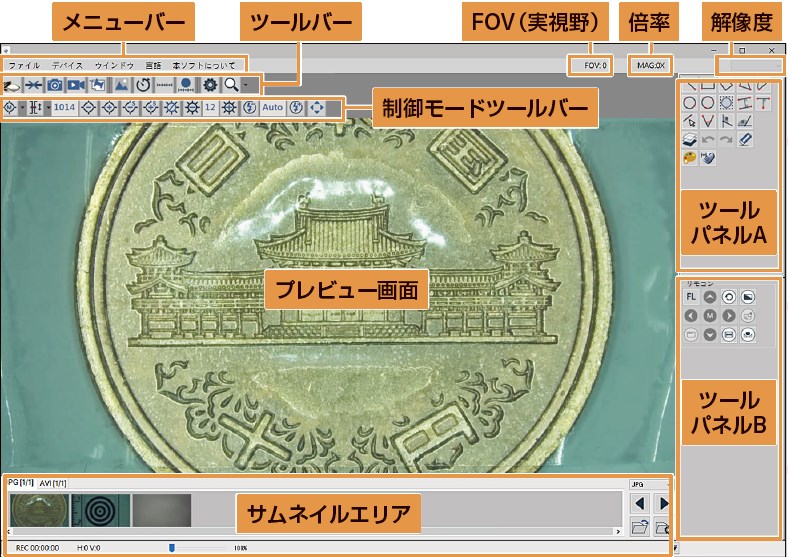

画像計測ソフト画面

HDMI/USB対応オートフォーカスマイクロスコープUM20 (10倍レンズ付)の仕様

製品型番 UM20
撮像素子 CMOSセンサー
有効画素 200万画素
フレームレート 60fps
フォーカス方式 マニュアルフォーカス、オートフォーカス(シングルオートフォーカス・連続オートフォーカス)
操作方法 付属リモコン、専用アプリケーションでの操作(PCモード時)
出力コネクタ HDMI (TypeC)メス , USB3.0 (TypeC)メス
補助光源 白色LED 30灯 (付属4Xレンズ用)
ズーム倍率 最小倍率:13.2倍 焦点距離:214mm 視野領域:40mm
最大倍率:140倍 焦点距離:22mm 視野領域:3.8mm
焦点距離:被写体とUM20のレンズ間の距離 / 視野領域:視野領域の大きさが画面全体に拡大表示される
※ 付属4Xレンズと付属スタンドを使用して24"モニタに表示したとき
電源供給 付属ACアダプタ (DC5V/2A)
消費電流 最大1.6A
スタンド 付属
外形寸法 106(L)×106(W)×152(T) UM20本体のみ
重量 330g UM20本体のみ
動作環境 5℃~35℃ 湿度85%以下(結露なきこと)
付属品

顕微鏡本体
4倍対物レンズ
10倍対物レンズ
HDMIケーブル
タイプC USBケーブル
電源アダプタ
スタンド
ホワイトバランスキャリブレーションシート
リモコン
校正スケール
日本語取扱説明書

保証期間 1年間

HDMI/USB対応オートフォーカスマイクロスコープUM20 (10倍レンズ付)のシステム要件(動作環境)

ハードウェア USBインターフェース USB3.0 TypeC
モニタ PC CAMモード:PC画面が正常に表示されるモニタ
HDMIモード:1080p60のHDMI入力が可能なモニタ
ソフトウェア (OS) Win 8.10 (32/64bit), Andoroid, Mac

HDMI/USB対応オートフォーカスマイクロスコープUM20 (10倍レンズ付)の用途

半導体・電子部品・精密部品の拡大観察、検査に。快適検査を実現。検査や開発業務が大幅に効率アップ!
電子機器、機械関連、半導体、材料、食品、バイオ、医療分野等、様々な業界に高く評価して頂いております。

■製品管理、品質管理、観察、開発、解析などに
■機械加工部品や工業用製品の表面形状観察に
■金型表面仕上り確認、バリなど
■P基板、電子部品刻印の確認
■部品パーツの傷、クラック、打痕など
■部品のクラックやピンホールの確認
■研削工具の摩耗やカケの有無や状況の確認
■溶接状態の確認
■シリンダヘッドの加工時の傷の確認
■樹脂成形品内クラック確認

HDMI/USB対応オートフォーカスマイクロスコープUM20 (10倍レンズ付)の倍率表

24 インチディスプレイにおける 4X 対物レンズ (参考値)

焦点位置 1 2 3 4 5 6 7 8 9
焦点位置 1620 1595 1565 1520 1455 1420 1375 1350 1315
焦点距離(mm) 214 187 161 134 108 97.0 86.5 81.5 76.0
視野領域(mm) 40 35 30 25 20 18 16 15 14
倍率(X) 13.2 15.1 17.7 21.2 26.5 29.5 33.2 35.4 37.9

焦点位置 10 11 12 13 14 15 16 17 18
焦点位置 1280 1240 1190 1130 1095 1055 1015 965 910
焦点距離(mm) 70.5 65.5 60.0 55.0 52.0 49.5 47.0 44.0 41.5
視野領域(mm) 13 12 11 10 9.5 9 8.5 8 7.5
倍率(X) 40.8 44.2 48.3 53.1 55.9 59.0 62.5 66.4 70.8

焦点位置 19 20 21 22 23 24 25 26
焦点位置 850 775 695 595 475 330 150 60
焦点距離(mm) 39.0 36.5 33.5 31.0 28.5 26.0 23.0 22.0
視野領域(mm) 7 6.5 6 5.5 5 4.5 4 3.8
倍率(X) 75.9 81.7 88.5 96.6 106 118 133 140

24 インチディスプレイにおける 10X 対物レンズ (参考値)

焦点位置 1 2 3 4 5 6 7 8 9
焦点位置 1790 1725 1650 1565 1475 1375 1265 1135 985
焦点距離(mm) 10 9.7 9.4 9.1 8.8 8.5 8.2 7.9 7.6
視野領域(mm) 2.3 2.2 2.1 2.0 1.9 1.8 1.7 1.6 1.5
倍率(X) 231 242 253 266 280 295 313 332 354

焦点位置 10 11 12 13 14
焦点位置 815 625 400 135 45
焦点距離(mm) 7.3 7.0 6.7 6.4 6.3
視野領域(mm) 1.4 1.3 1.2 1.1 1.07
倍率(X) 380 409 443 483 497
