スチームトラップチェッカー STC-1　

スチームトラップチェッカー STC-1　の特長

高速診断(2秒または8秒)

診断時間は最短2秒、最長で8秒になります。
スチームトラップの良否（漏れ・閉塞）を振動及び温度センサーによって自動的に判定します。
聴音診断における人や経験による違いが発生せずに、定性的な判定・スチームトラップの診断・管理ができます。

操作性シンプル

指の移動距離が少なく、操作がし易いボタン配置とし、片手で持ち、指1本での素早い操作ができます。
2アクションの選択入力のみで診断器の測定前設定が完了できます。
診断するスチームトラップの種類・使用蒸気圧力帯が同じであれば、設定入力をし直さずに連続診断が可能です。

バイブレーション機能で暗所や閉所での確認も可能

バイブレーターによる振動で、診断開始・完了が分かり、診断ミスが削減でき、暗所や閉所での確認も可能。

診断結果は画面およびLEDカラーで確認可能

緑/赤/黄のLED表示でも診断結果が分かります。さらにトラップ診断のスピードアップが可能に。

診断機能、表面温度センサー機能、聴診機能を任意に切替可能

表面温度センサー機能及び聴診機能は、自動診断機能とは独立して任意に使用が可能。
スチームトラップの良否だけでなく、バイパス管に使用されている手動バルブの漏れの聴音による診断や配管の表面温度を測定することによる流体の通気の有無など、スチームトラップの診断以外にもご使用いただけます。

握りやすく、操作しやすく、傷がつきにくいデザイン

片手・1本指で操作しやすくするため、滑りにくくグリップ感のある握りやすい曲面を多用したスリム形状を採用し、滑りを防ぎながらフィット感を持たせています。
表面は傷がつきにくく、傷がついても目立ちにくいデザインを採用しております。

タイマー機能で高所や狭所などでの確認も可能

タイマー機能を装備。高所や狭所などで診断開始時に時間差が必要な場合などに使用できます。
※センサ先端の接触が確認可能な範囲での使用

バックライトつき大画面LCD

128×128の大画面LCDを採用し、目視確認など視認性が良好。バックライト付き。
診断中のスチームトラップの作動状況を波形レベルの時間変化として表示することができ、液晶画面上からも作動が確認できます。

自動電源OFF機能

自動電源OFF機能を有し、電源を消し忘れた場合の電池の無駄な消耗を防ぎます。(条件・機能によります)

スチームトラップチェッカー STC-1　の機能

モード

スチームトラップ自動診断結果

診断結果	スチームトラップの作動状態	LED表示	画面表示
GOOD	正常と判断	緑
CAUTION	正常か漏れかの判断がつきにくく、今後の注意が必要と判断	黄
LEAK	蒸気が漏れている可能性が高いと判断	赤
LOW TEMP.	表面温度が低く、詰り、休止または容量不足の可能性が高いと判断	黄

スチームトラップチェッカー STC-1　の仕様

※1：アルカリ乾電池使用時（25℃、スチームトラップ診断モード時）

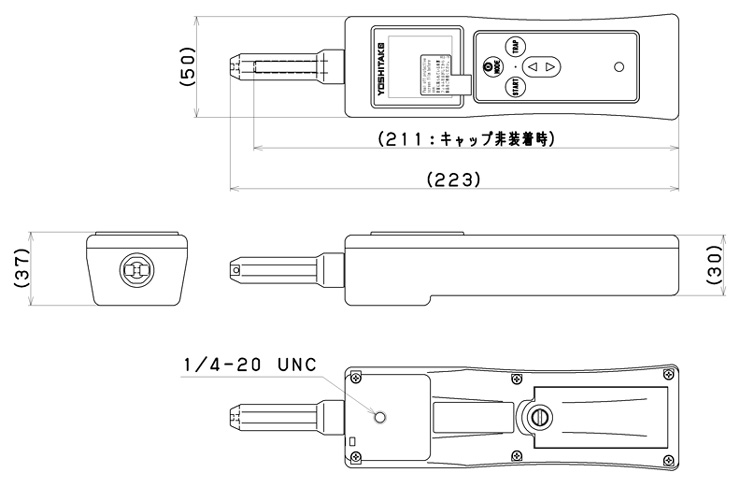

スチームトラップチェッカー STC-1　の寸法
