デジタルマイクロスコープUM08A 実体顕微鏡（長距離撮影対応）
クリックすると縮小します
画像をクリックすると拡大します
HDMI接続で直接モニターに鮮明な高解像度映像を映し出すことが可能なマイクロスコープ。
高速動作や動きのある対象物にも、60フレームレートのスピード、高速オートフォーカスでストレスなく拡大観察可能。
目の疲労を軽減するなめらかな動きを実現！長時間の観察も快適。
接眼レンズをのぞかず、フルハイビジョン画像で点検作業。
レンズを交換することなく全体像から細部までダイナミックな観察がスピーディーにできます。
付属4倍対物レンズ：13倍～140倍（24インチモニタ上で）
別売10倍対物レンズ：231倍～497倍
注文FAX
問い合わせる
見積を依頼
| 製品名 | 価格 |
|---|---|
|
商品コード MMS-004-05
デジタルマイクロスコープUM08A 実体顕微鏡（長距離撮影対応）HDMI出力
※リモコン・顕微鏡本体（スタンド付）・4倍対物レンズ・ HDMIケーブル・電源アダプタ・キャリブレーションシート
即納
本体保証つき
|
税別 80,000円 （税込 88,000円） |
＊弊社はMicroLinksの正規代理店。安心のアフターサービス
デジタルマイクロスコープUM08A 実体顕微鏡（長距離撮影対応）の特長
HDMI接続で、直接モニターに鮮明な高解像度映像を映し出します。別売りキャプチャーユニットで記録も可能
2種類の高速オートフォーカス
①一回焦点合わせ：一度ピントを合わせておくと、対象物を次々と交換してもピントがずれません。
②連続焦点合わせ：対象物を交換すると、そのたびごとに自動でピントが合い、作業効率アップ。
1秒間に60コマ(60FPS)。高速動作や動きのある対象物も「カクカク」解消でスムーズ表示
モニタ上で、スムーズで遅延のない高解像度な顕微鏡像を観察。
非常に滑らかな動きを描画できますので、動きの素早い検体の観察等の用途にご利用いただけます。
作動距離：22mm～214mm 長作動距離対応
200万画素の高解像度
30灯LEDリング照明搭載（調光機能つき）。対象物の凹凸までわかる鮮明な画像

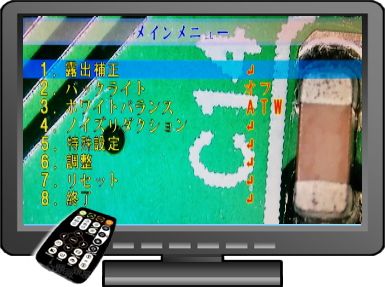

モニタ画面上でメニューを確認、リモコンで設定操作でき、簡単操作
各機能の設定は、モニタ上に表示されるメニューを見ながら、リモコン操作で簡単に行うことが出来ます。 リモコンでスコープ本体に触れずに、オートフォーカス、露出値、LEDライトの明るさ、ホワイトバランス、ズームイン、ズームアウトなどの変更が可能。
カメラの機能設定は、OSD(オン・スクリーン・ディスプレイ)方式を採用
大型の固定スタンド付き！左右に角度変更が可能です
WDR（ワイド ダイナミック レンジ）画像処理最新テクノロジー
最も高度な最新の画像処理テクノロジー。ノイズレベルを下げ、画像信号を増大させます。
これにより、シーンの詳細部分をできる限り良好な状態で表示します。
画像全体で全体の露光が改善され、明るい部分をなくすことなく、暗い陰影をきめ細かく映し出すことができます。
動きのある被写体にもしっかり対応。とても自然な画像を表示することができます。
防曇処理機能（DEFOG）を使用して、指定された領域の画像コントラストを向上させることができます
レンズの交換が可能
・標準付属4倍の対物レンズ、
・別売り4倍ロングフォーカスレンズ
・別売り10倍の対物レンズ

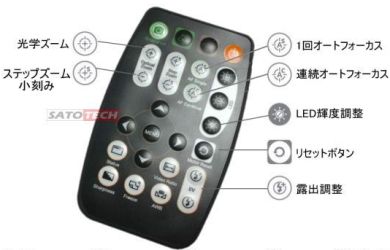

赤外線リモートコントロールで簡単操作
IRリモコンでスコープ本体に触れずに焦点、露出値、LEDライトの明るさ、ホワイトバランス、ズームイン、ズームアウトなどの変更が可能。最大約15ｍの遠距離から操作可能
デジタルマイクロスコープUM08A 実体顕微鏡（長距離撮影対応）の用途
電子機器、機械関連、半導体、材料、食品、バイオ、医療分野等、様々な業界に。
・半導体・電子部品・精密部品の拡大観察、検査に
・製品管理、品質管理、観察、開発、解析などに
・機械加工部品や工業用製品の表面形状観察に
・金型表面仕上り確認、バリなど
・Ｐ基板、電子部品刻印の確認
・部品パーツの傷、クラック、打痕など
・部品のクラックやピンホールの確認
・研削工具の摩耗やカケの有無や状況の確認
・溶接状態の確認
・シリンダヘッドの加工時の傷の確認
・樹脂成形品内クラック確認
デジタルマイクロスコープUM08A 実体顕微鏡（長距離撮影対応）の仕様
| 有効画素 | 200万画素
|
|---|---|
| フレームレート | 60fps @ 1080p |
| 操作方法 | 赤外線リモコン（IRリモートコントロール） 最大約15ｍの遠距離から操作可能 |
| 作動距離 | 22mm～214mm |
| 拡大倍率 |
4倍対物レンズ：13倍～140倍（24インチモニタ使用時） 最大倍率＝140倍 距離＝22.0mm / FOV（実視野）＝3.8mm
10倍対物レンズ（別売り）：231倍～497倍 最大倍率＝497倍 距離＝6.3mm / FOV（実視野）＝1.07mm
4倍ロングフォーカスレンズ（別売り）：20倍～57倍 |
| 補助光源 | 白色30灯LEDリング 調光機能つき |
| 出力コネクタ | HDMIミニ TypeC |
| HDMIポート | 出力1080P（1920＊1080ピクセル） |
| リモートコントロール | 赤外線リモコン/コンピューター制御 |
| 電源アダプタ | ACアダプタ(入力：AC100-240V 50/ 60Hz, 出力：DC5.0V /2.0A) |
| 電力消耗 | 5V/1200mA |
| サイズ | 顕微鏡本体：106×106×152mm
付属スタンドS107：150×220×300mm |
| 本体重量 | 顕微鏡本体：330g 、付属スタンドS107：1070g |
| 操作環境 | 温度：５～35℃ 湿度：85％以下（結露なきこと） |
| 付属 | 顕微鏡本体、4倍対物レンズ
HDMIケーブル（約1.8ｍ） 電源アダプタ リモコン キャリブレーションシート スタンドS107 日本語取扱い説明書 |
| オプション | 10インチTFTカラー液晶モニター
10倍対物レンズ 4倍ロングフォーカスレンズ LEDアーム照明MJ-GN ロングアームスタンドMJ-S109 |
※注意
・USB接続端子は本体についていますが使用できません。
・PCやモニターは「HDMIの入力端子」がついているもので使用可能となります。
（ノートPCはHDMI出力端子が一般的ですのでご注意下さい。）
デジタルマイクロスコープUM08A 実体顕微鏡（長距離撮影対応）を動画で紹介（参考）
※前機種ですが機能はほぼ同等です。音がでます。
スクリューねじの検品にも大人気！
宝石顕微鏡として、ここまで鮮明に見えるとは！ダイヤモンド132倍の画像
フルHD（フルハイビジョン）とは?
元の画像・映像が1920×1080という画素数でも余すところ無く表示・再生できる仕様のことを指します。
1080pとは?
水平方向1920画素、垂直方向1080画素というHD画像をプログレッシブ表示するというデジタル放送のフォーマット。
デジタルマイクロスコープUM08A 実体顕微鏡（長距離撮影対応）のオートフォーカス機能
リモコンで2種類のオートフォーカスが可能です。前機種ですが機能は同じです。
一度ピントを合わせておくと、対象物を次々と交換しても、ピントがずれずに作業効率アップ。
一度オートフォーカスを設定しておくと、対象物を次々と交換しても、そのたびごとに自動でピントがあい、作業効率アップ。
デジタルマイクロスコープUM08A 実体顕微鏡（長距離撮影対応）の焦点距離
4倍対物レンズ 焦点距離：22.0mm～214mm
24インチディスプレイにおける4X対物レンズの倍率/視野 (参考値)
| 焦点位置 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
|---|---|---|---|---|---|---|---|---|---|
| ズーム距離 | 1620 | 1595 | 1565 | 1520 | 1455 | 1420 | 1375 | 1350 | 1315 |
| 焦点距離(mm) | 214 | 187 | 161 | 134 | 108 | 97.0 | 86.5 | 81.5 | 76.0 |
| 視野領域(mm) | 40 | 35 | 30 | 25 | 20 | 18 | 16 | 15 | 14 |
| 倍率(X) | 13.2 | 15.1 | 17.7 | 21.2 | 26.5 | 29.5 | 33.2 | 35.4 | 37.9 |
| 焦点位置 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 |
| ズーム距離 | 1280 | 1240 | 1190 | 1130 | 1095 | 1055 | 1015 | 965 | 910 |
| 焦点距離(mm) | 70.5 | 65.5 | 60.0 | 55.0 | 52.0 | 49.5 | 47.0 | 44.0 | 41.5 |
| 視野領域(mm) | 13 | 12 | 11 | 10 | 9.5 | 9 | 8.5 | 8 | 7.5 |
| 倍率(X) | 40.8 | 44.2 | 48.3 | 53.1 | 55.9 | 59.0 | 62.5 | 66.4 | 70.8 |
| 焦点位置 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 26 | |
| ズーム距離 | 850 | 775 | 695 | 595 | 475 | 330 | 150 | 60 | |
| 焦点距離(mm) | 39.0 | 36.5 | 33.5 | 31.0 | 28.5 | 26.0 | 23.0 | 22.0 | |
| 視野領域(mm) | 7 | 6.5 | 6 | 5.5 | 5 | 4.5 | 4 | 3.8 | |
| 倍率(X) | 75.9 | 81.7 | 88.5 | 96.6 | 106 | 118 | 133 | 140 |
別売り10倍対物レンズ 焦点距離：6.3mm～10.0mm
24インチディスプレイにおける10Xの倍率/視野(参考値)
| 焦点位置 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
|---|---|---|---|---|---|---|---|---|---|
| ズーム距離 | 1790 | 1725 | 1650 | 1565 | 1475 | 1375 | 1265 | 1135 | 985 |
| 焦点距離(mm) | 10 | 9.7 | 9.4 | 9.1 | 8.8 | 8.5 | 8.2 | 7.9 | 7.6 |
| 視野領域(mm) | 2.3 | 2.2 | 2.1 | 2.0 | 1.9 | 1.8 | 1.7 | 1.6 | 1.5 |
| 倍率(X) | 231 | 242 | 253 | 266 | 280 | 295 | 313 | 332 | 354 |
| 焦点位置 | 10 | 11 | 12 | 13 | 14 | ||||
| ズーム距離 | 815 | 625 | 400 | 135 | 45 | ||||
| 焦点距離(mm) | 7.3 | 7.0 | 6.7 | 6.4 | 6.3 | ||||
| 視野領域(mm) | 1.4 | 1.3 | 1.2 | 1.1 | 1.07 | ||||
| 倍率(X) | 380 | 409 | 443 | 483 | 497 |
