おんどとりTR-71Uiデータロガー温度計

後継機種は おんどとりTR-71wfデータロガー温度計 です。

温度データロガーおんどとりTR-71Uiの用途

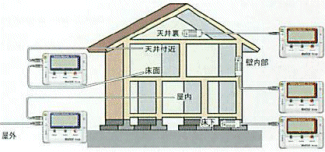

住宅の保温性能等の評価

ビニールハウスの温度管理
定温倉庫の温度管理
麺室きのこ栽培室の温度管理
鉄道車両・地下鉄の温度管理

---

温度データロガーおんどとりTR-71Uiの特長

• 携帯電話で記録データの吸い上げ送信が可能
  （Eメール送信・FTP送信・「おんどとりWeb Storage」への送信が可能）
• USBでパソコンに直接接続
• 高速データ転送で迅速にデータを収集
• データ記録容量：8000x2チャンネル
• 複数チャンネルを同時にトレンドグラフ化
• 見やすい液晶表示
• 省電力設計により単3アルカリ乾電池1本で約1年間動作（赤外線通信有効時 約7ヶ月）
• 安心のデータ保護機能

---

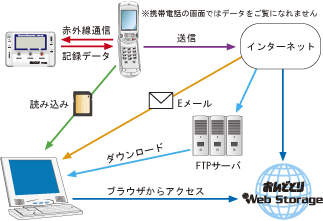

温度データロガーおんどとりTR-71Uiが、携帯電話で記録データの吸い上げ送信が可能になりました。

TR-7Uiシリーズは、専用のアプリと赤外線通信※1を使用し、携帯電話※2のメモリーカードに記録データを吸い上げることができます。 吸い上げたデータは直接メモリーカードをPCで読み込むほかに、Eメール送信・FTP送信・「おんどとりWeb Storage」への送信が可能です。

記録データを「おんどとりWeb Storage」に送信していただいた場合、インターネットが閲覧可能な環境であればどこでも記録データをダウンロードすることができます。

* 「おんどとりWeb Storage」をご利用いただくためには会員登録が必要です。 詳しくはおんどとりWeb Storageのページをご覧ください。

温度データロガーおんどとりTR-71Uiは、電池1本で1年間動作

独自の低消費電力回路により、単3アルカリ電池1本で、約1年間の連続動作を実現しました。

これにより、設置場所を選ばず、移動中・放置状態でも長時間の測定・記録ができます。

注意：電池寿命は、赤外線通信のON/OFF・電池の種類・測定環境・通信回数・周辺温度等により異なります。
本説明は、新しい電池を使ったときの標準的な動作であり、電池寿命を保証するものではありません。

温度データロガーおんどとりTR-71Uiは、USBでパソコンに直接接続

USBで手軽にパソコンと接続できます。 また、複数のポートを搭載しているパソコンであれば、複数台を同時に接続することも可能です。

温度データロガーおんどとりTR-71Uiは、高速データ転送で迅速にデーターを収集

温度データロガーおんどとりTR-71Uiは、フルデータ(8000データx2チャンネル)を約8秒でパソコンに転送

温度データロガーおんどとりTR-71Uiは、データ記録容量：8000x2チャンネル

1チャンネルにつき8000個の測定値を記録します。

最長60分間隔で、約1年間の連続記録ができます。

温度データロガーおんどとりTR-71Uiは、複数チャンネルを同時にトレンドグラフ化

付属ソフトウェアで、現在値の表示が同時に行えるトレンドグラフの表示ができます。
グラフのウィンドウは、接続した本体の数だけ開くことができ全て同時に動作します

温度データロガーおんどとりTR-71Uiは、見やすい液晶表示

見やすく大きな液晶に、常に現在の測定値や、記録データ量、記録状態、電池寿命警告を表示します。

1. 測定温度を表示します。
2. データの記録中に表示されます。記録の予約時は点滅します。
3. 記録されたデータの容量を4段階で表示します。
4. 携帯電話、またはパソコンとの通信中に表示します。
5. 記録モード。
6. 電池電圧が低下すると表示されます。（電池寿命警告）
7. 表示している測定値の単位を表示します。
8. 測定値を表示します。2チャンネルの測定値を交互に表示します。

---

温度データロガーおんどとりTR-71Uiは、安心のデータ保護機能を搭載

データ保護機能により、電池消耗時のデータの消失を解消しました。

●電池電圧低下時

電池電圧が低下すると、液晶に電池寿命警告を表示し電池の消耗を知らせます。

この状態で短時間に電池交換を行えば、測定・記録が中断されることなく記録されたデータも消えません。

更に電池電圧が低下すると、自動的にスリープモードとなり、測定・記録等を中断し、記録されたデータを約2,3ヶ月間保護します。

●スイッチOFF時

スイッチを切っても、記録データは消えません。

注意：本体がスリープモードになっても電池交換をしなかったり、本体から電池を外して放置すると、記録データは消失します。

---

温度データロガー温度データロガーおんどとりTR-71Uiの仕様

測定要素	温度
チャンネル数	2ch. (内蔵1ch./外付けセンサ2ch.から選択)
内蔵センサ使用時	-10～60℃
付属センサ使用時	-40～110℃
オプション 温度センサ使用時	-60～155℃※1
内蔵センサ 熱時定数	12分
測定精度 （付属センサ）	平均±0.3℃ （-20～80℃） 平均±0.5℃ （-40～-20/ 80～110℃）
測定表示分解能	0.1℃
センサ	サーミスタ
記録間隔	1,2,5,10,15,20,30秒 / 1,2,5,10,15,20,30,60分 合計15通りから選択
記録容量	8,000データ x 2チャンネル
記録モード	エンドレスモード（記録容量がいっぱいになると、先頭のデータに上書きして記録する） ワンタイムモード（記録容量がいっぱいになると、記録を停止する）
液晶表示	測定値・測定記録モード・電池寿命警告・記録データ量・単位
電源	単3アルカリ電池(LR6) 1本
電池寿命※2	約１年※3（赤外線通信有効時 約7ヶ月）
データ保護機能	電池電圧低下時・スイッチOFF時
インターフェイス	赤外線通信/USB通信 / シリアル通信(RS-232C)
通信速度	データ吸い上げ時　フルデータで１台約８秒
本体寸法	H55 x W78 x D18mm
本体質量	約62g（単3アルカリ電池　1本を含む）
本体動作環境	温度：-10～60℃ / 湿度：90%RH以下（結露しないこと）
付属センサ	TR-0106:TPE樹脂被覆センサ2本
付属品	単3アルカリ電池（LR6） 1本・USB通信ケーブル1本（US-15C） 1本 取扱説明書（保証書）一式・ソフトウェア一式

※1：TR-71Ui用の温度センサの温度測定範囲はセンサによって異なります。詳しくはセンサの仕様をご覧ください。
※2：電池寿命は、赤外線通信のON/OFF・電池の種類・測定環境・通信回数・周辺温度等により異なります。本説明は、新しい電池を使ったときの標準的な動作であり、電池寿命を保証するものではありません。
※3：記録間隔が10秒未満の時は、電池寿命は更に短くなります。
