イマダ デジタルフォースゲージ ZTAシリーズ 高機能タイプ
クリックすると縮小します
画像をクリックすると拡大します
圧縮・引張・剥離等幅広い荷重測定に対応
高速データサンプリングで精密な測定が可能
高輝度の見やすい表示と画面をカスタマイズできるマルチ表示機能
USBメモリに連続データを保存可能。最大荷重2N～1000N
2021年11月よりネクストシリーズに変更。
■測定安定性の向上
■ファームウェアのアップデート
■各種サービスソフトウェアのダウンロード機能
注文FAX
問い合わせる
見積を依頼
校正付見積を依頼
| 製品名 | 最大荷重 | 最小分解能 | 価格 |
|---|---|---|---|
|
商品コード HF-ZTA2N-2
イマダ デジタルフォースゲージ ZTA-2N 高機能タイプ
|
2N | 0.001N (1mN) |
税別 97,200円 （税込 106,920円） |
|
商品コード HF-ZTA5N-2
イマダ デジタルフォースゲージ ZTA-5N 高機能タイプ
|
5N | 0.001N (1mN) |
税別 97,200円 （税込 106,920円） |
|
商品コード HF-ZTA20N-2
イマダ デジタルフォースゲージ ZTA-20N 高機能タイプ
|
20N | 0.01N |
税別 97,200円 （税込 106,920円） |
|
商品コード HF-ZTA50N-2
イマダ デジタルフォースゲージ ZTA-50N 高機能タイプ
|
50N | 0.01N |
税別 97,200円 （税込 106,920円） |
|
商品コード HF-ZTA100N-2
イマダ デジタルフォースゲージ ZTA-100N 高機能タイプ
|
100N | 0.1N |
税別 97,200円 （税込 106,920円） |
|
商品コード HF-ZTA200N-2
イマダ デジタルフォースゲージ ZTA-200N 高機能タイプ
|
200N | 0.1N |
税別 97,200円 （税込 106,920円） |
|
商品コード HF-ZTA500N-2
イマダ デジタルフォースゲージ ZTA-500N 高機能タイプ
|
500N | 0.1N |
税別 97,200円 （税込 106,920円） |
|
商品コード HF-ZTA1000N-2
イマダ デジタルフォースゲージ ZTA-1000N 高機能タイプ
|
1000N | 1N |
税別 103,500円 （税込 113,850円） |
イマダ デジタルフォースゲージ ZTAシリーズ 高機能タイプの特徴
●圧縮・引張・剥離等幅広い荷重測定にご利用いただけます。
●より高速化したデータサンプリングで精密な測定が可能です。
●高輝度の見やすい表示と画面をカスタマイズできるマルチ表示機能。
●変位計搭載スタンドと接続し、荷重―変位測定が可能です。
●USBメモリ接続でパソコンなしでも連続データが取得可能です。
●付属のソフトウェアで、測定データおよび設定を簡単管理。
【判定LED】 ・設定した値に対してOK、NGを判定するコンパレータ機能
【内部性能・操作部】 ・最大2000 回／秒更新のサンプリングスピードで高い荷重追従性 ・内部メモリ搭載で1000 データ保存が可能
【計測部】 ・アタッチメントを取り付けることで、引張力・圧縮力・剥離力など様々な測定が可能
【表示部】 ・見やすい高輝度ディスプレイ（有機EL） ・日本語表記によるわかりやすい機能設定
イマダ デジタルフォースゲージ ZTAシリーズ 高機能タイプの仕様
| 型式 | ZTAシリ－ズ | ZTSシリ－ズ |
|---|---|---|
| 特徴 |
変位入出力やUSBメモリ記録など、
多彩な機能を持つ上位モデル |
ZTAの性能はそのままに、
機能を絞った標準モデル |
| 精度 | ±0.2％F.S.±1digit | |
| 測定単位 | N, (mN, kN)（※1） | |
| 荷重表示 | 符号付4桁(有機EL) | |
| 表示更新 | 16 回／秒 | |
| サンプリング速度 | 最大2000回／秒（※2） | |
| バッテリ－動作時間 | 約6.5時間（約2時間満充電）（※3） | |
| オ－バ－ロ－ド値 | 定格約200％ | |
| 使用環境 | 温度：0 – 40°C 湿度：20 -80%RH | |
| 機能 |
マルチ表示（上下2段選択表示）／ピ－クホ－ルド（引張および圧縮）／
内部メモリ（1000デ－タ）／コンパレ－タ（合否判定）／ 画面表示反転／符号反転／ゼロクリアタイマ／+NGアラ－ム／ オフタイマ（自動電源オフ）／感度設定／時刻表示／設定ロック | |
|
1st2ndピ－ク検出／
荷重ピ－ク時変位検出／ 指定荷重時変位リセット |
－ | |
| 出力機能 |
USB／RS232C／2VDCアナログ出力（D／A）
／コンパレ－タ3段階（-NG/OK/+NG）／オ－バ－ロ－ド警告 | |
|
サブコンパレ－タ2段階（大小判定出力）／
USBメモリ／変位 |
－ | |
| オ－バ－ロ－ド警告 | 約110％F.S.（メッセ－ジ表示・アラ－ム音） | |
| 外部接点 | 電源 ON・OFF／センド＆ホールド／ゼロリセット／ピーク・リアルタイム切り替え | |
| 対応変位計仕様(※4) |
・ラインドライバ出力(本体に RS-422/485 準拠ラインレシーバ内蔵)
・オープンコレクタ出力(接点間の電圧降下が 0.5V 以下のものに限ります) | |
| 本体重量 | 約490g（※5） | |
| 外観形状 | 寸法図参照 | |
| 付属品 |
ACアダプタ／検査成績書／ドライバCD（デ－タロガ－簡易ソフト付）／
アタッチメント（レンジにより付属は異なります）／USBケ－ブル／収納ケ－ス | |
| USBメモリ用アダプタ（※6） | － | |
※1 5N 以下モデルは mN、1000N 以上は kN の表示も可能です。また、換算値として kg(g：5N 以下レンジ)の単位表示も可能です。
※2 USB メモリでの連続データ取得は最大 100 回/秒となります。(100 回/秒、50 回/秒、1 回/秒の中から切り替え可能)
※3 USB メモリもしくは変位計接続時はバッテリー消費が多くなります。
※4 記載の仕様内においても使用できないものもございます。
※5 レンジにより重量は若干異なります。
※6 USB メモリは付属しておりません。
※ 2021年11月よりマイナーチェンジしています

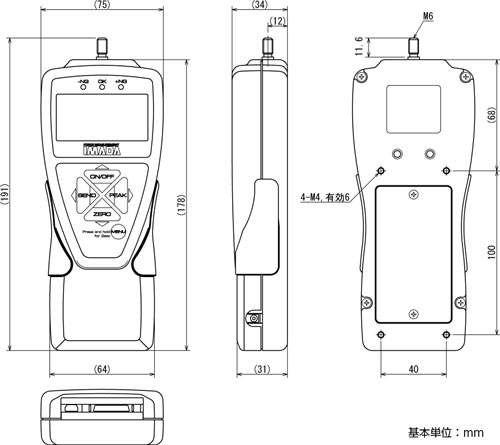

イマダ デジタルフォースゲージ ZTAシリーズ 高機能タイプの寸法図

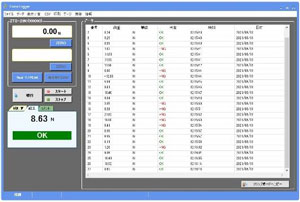

ZTAシリーズ対応グラフ描画ソフトウェア Force Logger
・計測データを簡単に取り込み可能
・取得データの最大値、最小値、平均値等の統計の表示
・CSV 形式でのデータ保存可能
・毎秒 10 回の連続データの取り込みが可能
・フォースゲージ機能設定
・OS：Windows 7/8/8.1/10（32/64bit 対応）
