イマダ デジタルフォースゲージ ZTA/ZTSシリーズ 高荷重型
クリックすると縮小します
画像をクリックすると拡大します
ZTS・ZTAシリーズと同様の機能を持ち、最大5000Nまで対応した高荷重タイプ
最大荷重2500N～5000N
2021年11月よりネクストシリーズに変更
・測定安定性の向上
・ファームウェアのアップデート
・各種サービスソフトウェアのダウンロード機能
注文FAX
問い合わせる
見積を依頼
校正付見積を依頼
| 製品名 | 最大荷重 | 最小分解能 | 価格 |
|---|---|---|---|
|
商品コード HF-ZTS2500N-2
イマダ デジタルフォースゲージ ZTS-2500N
|
2500N | 1N（0.001kN） |
税別 133,200円 （税込 146,520円） |
|
商品コード HF-ZTS5000N-2
イマダ デジタルフォースゲージ ZTS-5000N
|
5000N | 1N（0.001kN） |
税別 133,200円 （税込 146,520円） |
|
商品コード HF-ZTA2500N-2
イマダ デジタルフォースゲージ ZTA-2500N
|
2500N | 1N（0.001kN） |
税別 142,200円 （税込 156,420円） |
|
商品コード HF-ZTA5000N-2
イマダ デジタルフォースゲージ ZTA-5000N
|
5000N | 1N（0.001kN） |
税別 142,200円 （税込 156,420円） |
イマダ デジタルフォースゲージ ZTA/ZTSシリーズ 高荷重型の特長
●最大5000Nまで対応の高荷重型デジタルフォースゲージ
●最大2000回／秒の高い追従性で荷重値をより正確にキャッチ
●高輝度の見やすい表示と画面をカスタマイズできるマルチ表示機能。
●変位計搭載スタンドと接続し、荷重―変位測定が可能です。（ZTAシリーズ）
●USBメモリへの連続データ記録可能。（ZTAシリーズ）
●２つのピーク値を取得可能（ZTAシリーズ）
【判定LED】 ・設定した値に対してOK、NGを判定するコンパレータ機能
【内部性能・操作部】 ・最大2000 回／秒更新のサンプリングスピードで高い荷重追従性 ・内部メモリ搭載で1000 データ保存が可能
【計測部】 ・アタッチメントを取り付けることで、引張力・圧縮力・剥離力など様々な測定が可能
【表示部】 ・見やすい高輝度ディスプレイ（有機EL） ・日本語表記によるわかりやすい機能設定
イマダ デジタルフォースゲージ ZTA/ZTSシリーズ 高荷重型の測定レンジ
| 型式 | 最大荷重値 | 表示 | 最小分解能 | 計測軸 | |
| ZTA-2500N | ZTS-2500N | 2500N | 2500N（2.500 kN） | 1N（0.001kN） | M10 |
| ZTA-5000N | ZTS-5000N | 5000N | 5000N（5.000 kN） | ||
イマダ デジタルフォースゲージ ZTA/ZTSシリーズ 高荷重型の仕様
| 品番 | ZTAシリーズ | ZTSシリーズ |
|---|---|---|
| 精度 | ±0.2％F.S.±1digit | |
| 測定単位 | N, (mN, kN)（※1） | |
| 表示 | 符号付4桁 | |
| 表示更新 | 16回／秒 | |
| サンプリング速度 | 最大2000回／秒（※2） | |
| バッテリー動作時間 | 約6.5時間（約2時間満充電）（※3） | |
| オーバーロード値 | 定格約200％ | |
| 使用環境 | 温度：0～40 ℃ 湿度：20～80 %RH | |
| 機能 |
マルチ表示（上下２段選択表示）・ピークホールド（引張および圧縮）
内部メモリ（1000データ）・コンパレータ（合否判定） 画面表示反転・符号反転・ゼロリセットタイマ・+NGアラーム オフタイマ（自動電源オフ）・感度設定・時刻表示・設定ロック | |
| 1st2ndピーク検出・
荷重ピーク時変位検出・ 指定荷重時変位リセット |
― | |
| 出力機能 | USB（2.0,3.0）・RS232C・2VDCアナログ出力（D/A）・コンパレータ3段階（-NG/OK/+NG）・オーバーロード警告 | |
| サブコンパレータ２段階（大小判定出力）・
USBメモリ・変位 |
― | |
| オーバーロード警告 | 約110％F.S.（メッセージ表示・アラーム音） | |
| 外部接点 | 電源 ON・OFF／センド＆ホールド／ゼロリセット／ピーク・リアルタイム切り替え | |
| 対応変位計仕様※4 | ・ラインドライバ出力(本体に RS-422/485 準拠ラインレシーバ内蔵)
・オープンコレクタ出力(接点間の電圧降下が 0.5V 以下のものに限ります) |
― |
| 本体重量 | 約1100g（※5） | |
| 外観形状 | W83ｘD44.5ｘH221mm | |
| 付属品 |
ACアダプタ・検査成績書・ドライバCD（データロガー簡易ソフトウェア：Force Logger）
アタッチメント（レンジにより付属は異なります）・ハンドル・USBケーブル・収納ケース | |
| USBメモリ用アダプタ（※６） | ― | |
※1 5N以下モデルはmN、1000N以上は kNの表示も可能です。また、換算値として kg(g：5N 以下レンジ)の単位表示も可能です。
※2 USBメモリでの連続データ取得は最大100回／秒となります。(100回／秒、50回／秒、1回／秒の中から切り替え可能)
※3 USBメモリもしくは変位計接続時はバッテリー消費が多くなります。
※4 記載の仕様内においても使用できないものもございます。
※5 レンジにより重量は若干異なります。
※6 USBメモリは付属しておりません。
※ 2021年11月よりマイナーチェンジしています

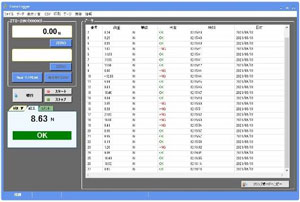

ZTA・ZTSシリーズ対応 データ取り込みソフトウェア Force Logger
・計測データを簡単に取り込み可能
・取得データの最大値、最小値、平均値等の統計の表示
・CSV 形式でのデータ保存可能
・毎秒 10 回の連続データの取り込みが可能
・フォースゲージ機能設定
・OS：Windows 7/8/8.1/10（32/64bit 対応）
