イマダ デジタルフォースゲージ ZTS-DPUシリーズ (センサーセパレート型)
クリックすると縮小します
画像をクリックすると拡大します
ZTSシリーズと同様の機能を持ち、センサー部分を表示器と分離したタイプのフォースゲージ。
ロードセルの選択によって様々な環境での測定に対応します。
ロードセルは測定条件、環境に合わせて幅広いラインナップから選択可能。
設備への組み込みや特殊な環境での測定に最適。
2021年11月よりネクストシリーズに変更
■測定安定性の向上
■ファームウェアのアップデート
■各種サービスソフトウェアのダウンロード機能
注文FAX
各種お問合せ
見積依頼
校正付見積依頼
| 製品名 | 最大荷重 | 最小分解能 | 価格 |
|---|---|---|---|
|
商品コード HF-ZTS-DPU01-2
イマダ デジタルフォースゲージ ZTS-DPU-2N
|
2N | 0.001N(1mN) |
税別 108,680円 （税込 119,548円） |
|
商品コード HF-ZTS-DPU02-2
イマダ デジタルフォースゲージ ZTS-DPU-5N
|
5N | 0.001N(1mN) |
税別 108,680円 （税込 119,548円） |
|
商品コード HF-ZTS-DPU03-2
イマダ デジタルフォースゲージ ZTS-DPU-10N
|
10N | 0.01N |
税別 108,680円 （税込 119,548円） |
|
商品コード HF-ZTS-DPU04-2
イマダ デジタルフォースゲージ ZTS-DPU-20N
|
20N | 0.01N |
税別 108,680円 （税込 119,548円） |
|
商品コード HF-ZTS-DPU05-2
イマダ デジタルフォースゲージ ZTS-DPU-50N
|
50N | 0.01N |
税別 109,900円 （税込 120,890円） |
|
商品コード HF-ZTS-DPU06-2
イマダ デジタルフォースゲージ ZTS-DPU-100N
|
100N | 0.1N |
税別 108,680円 （税込 119,548円） |
|
商品コード HF-ZTS-DPU07-2
イマダ デジタルフォースゲージ ZTS-DPU-200N
|
200N | 0.1N |
税別 108,680円 （税込 119,548円） |
|
商品コード HF-ZTS-DPU08-2
イマダ デジタルフォースゲージ ZTS-DPU-500N
|
500N | 0.1N |
税別 108,680円 （税込 119,548円） |
|
商品コード HF-ZTS-DPU10-2
イマダ デジタルフォースゲージ ZTS-DPU-1000N
|
1000N | 1N(0.001kN) |
税別 167,800円 （税込 184,580円） |
|
商品コード HF-ZTS-DPU11-2
イマダ デジタルフォースゲージ ZTS-DPU-2000N
|
2000N | 1N(0.001kN) |
税別 167,800円 （税込 184,580円） |
|
商品コード HF-ZTS-DPU12-2
イマダ デジタルフォースゲージ ZTS-DPU-5000N
|
5000N | 1N(0.001kN) |
税別 188,000円 （税込 206,800円） |
|
商品コード HF-ZTS-DPU14-2
イマダ デジタルフォースゲージ ZTS-DPU-10KN
|
10KN | 0.01kN |
税別 199,800円 （税込 219,780円） |
|
商品コード HF-ZTS-DPU13-2
イマダ デジタルフォースゲージ ZTS-DPU-20KN(+ロードセル)
|
20KN | 0.01kN |
税別 209,800円 （税込 230,780円） |
イマダ デジタルフォースゲージ ZTS-DPUシリーズ (センサーセパレート型)の型式例
| 型式 | 最大荷重 | 表示 | 最小分解能 |
|---|---|---|---|
| ZTS-DPU-2N | 2N | 2.000N(2000mN) | 0.001N(1mN) |
| ZTS-DPU-5N | 5N | 5.000N(5000mN) | 0.001N(1mN) |
| ZTS-DPU-10N | 10N | 10.00N | 0.01N |
| ZTS-DPU-20N | 20N | 20.00N | 0.01N |
| ZTS-DPU-50N | 50N | 50.00N | 0.01N |
| ZTS-DPU-100N | 100N | 100.0N | 0.1N |
| ZTS-DPU-200N | 200N | 200.0N | 0.1N |
| ZTS-DPU-500N | 500N | 500.0N | 0.1N |
| ZTS-DPU-1000N | 1000N | 1000N(1.000kN) | 1N(0.001kN) |
| ZTS-DPU-2000N | 2000N | 2000N(2.000kN) | 1N(0.001kN) |
| ZTS-DPU-5000N | 5000N | 5000N(5.000kN) | 1N(0.001kN) |
| ZTS-DPU-10kN | 10kN | 10.00kN | 0.01kN |
| ZTS-DPU-20kN | 20kN | 20.00kN | 0.01kN |
* こちらの型式はロードセルDPUシリーズを選択した場合の型式です。DPUシリーズ以外にも様々なタイプのロードセルと組み合わせることが可能です。
イマダ デジタルフォースゲージ ZTS-DPUシリーズ (センサーセパレート型)の特長
センサー部（ロードセル）を分離したセンサーセパレート型デジタルフォースゲージ
ロードセルの選択によって様々な環境での測定に対応（ロードセルを交換しての使用の際は必ず調整が必要です）
最大2000Hzのデータ通信速度で荷重値をより正確にキャッチ
有機ELパネルで明るく読みやすいディスプレイ
日本語によるメニュー表示や、表示したい項目が選べるマルチなディスプレイなど高い操作性
イマダ デジタルフォースゲージ ZTS-DPUシリーズ (センサーセパレート型)の仕様
| 精度 | ±0.2％F.S. | |
|---|---|---|
| 測定単位 | N,(mN,kN)（※1） | |
| 荷重表示 | 符号付4桁(有機EL) | |
| 表示更新 | 16回／秒 | |
| サンプリング速度 | 最大2000回／秒（※2） | |
| バッテリ－動作時間 | 約 6.5時間（約 2時間満充電）（※3） | |
| オーバーロード値 | 定格約200％ | |
| 使用環境 | 温度：0~40°C湿度：20-80%RH | |
| 機能 |
マルチ表示（上下2段選択表示）／ピ－クホ－ルド（引張および圧縮）／
内部メモリ（1000デ－タ）／コンパレ－タ（合否判定）／ 画面表示反転／符号反転／ゼロクリアタイマ／+NGアラ－ム／ オフタイマ（自動電源オフ）／感度設定／カレンダ－表示／設定ロック | |
| 出力機能 |
USB（2.0,3.0）／RS232C／2VDC アナログ出力（D/A）／
コンパレータ 3段階（-NG/OK/+NG）／オーバーロード警告 | |
| オ－バ－ロ－ド警告 | 約110％F.S.（メッセ－ジ表示・アラ－ム音） | |
| 外部接点 | 電源 ON・OFF／センド＆ホールド／ゼロリセット／ピーク・リアルタイム切り替え | |
| 本体重量 | 表示機：約490ｇ （ロ－ドセル：個別仕様書でご確認ください） | |
| 外観形状 | 約 高さ 188mm×幅 75mm×厚さ 34mm | |
| 付属品 |
ACアダプタ／検査成績書／ドライバCD（デ－タロガ－簡易ソフト付）／
アタッチメント（レンジにより付属は異なります）／USBケ－ブル／収納ケ－ス | |
※1:5N 以下モデルは mN、1000N 以上は kN の表示も可能です。また、換算値として kg(g：5N 以下レンジ)の単位表示も可能です。
※2:USB メモリでの連続データ取得は最大 100 回／秒となります。(100 回/秒、50 回/秒、1 回/秒の中から切り替え可能)
※3:USB メモリもしくは変位計接続時はバッテリー消費が多くなります。
※2021年11月よりマイナーチェンジしています

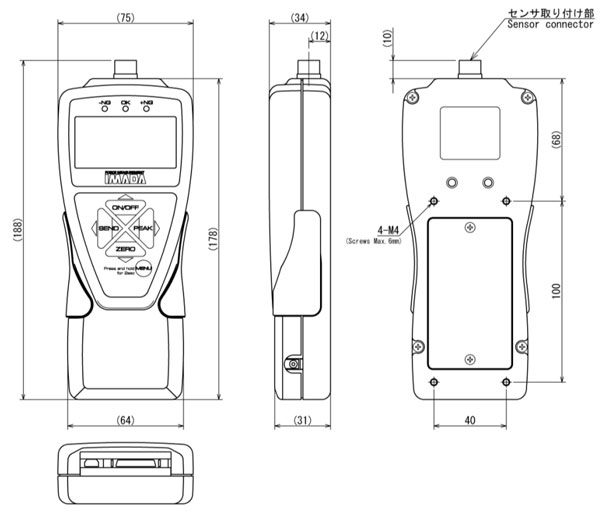

イマダ デジタルフォースゲージ ZTS-DPUシリーズ (センサーセパレート型)の寸法図

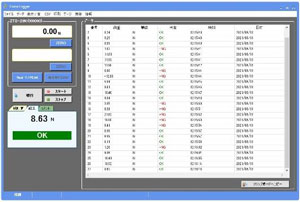

データ取り込みソフトウェア：Force Logger
・計測データを簡単に取り込み可能
・取得データの最大値、最小値、平均値等の統計の表示
・CSV 形式でのデータ保存可能
・毎秒 10回の連続データの取り込みが可能
・フォースゲージ機能設定
・OS：Windows 7/8/8.1/10（32/64bit 対応）
