ハンディー硬さ計（硬度計） SONOHARD SH-22Aシリーズ（JFEアドバンテック）
クリックすると縮小します
画像をクリックすると拡大します
校正書類の発行可:有償
小型・軽量で簡単に硬さを測定できる超音波加振式計測器計
プローブの小型化により、狭所・曲面の硬度測定が容易に
耐久性にも優れたポータブルサイズの硬さ計
送料/代引手数料無料 本体のみ
注文FAX
問い合わせる
見積を依頼
校正付見積を依頼
注文FAX
問い合わせる
見積を依頼
校正付見積を依頼
| 製品名 | 価格 |
|---|---|
|
商品コード K-JFE-SH22A-J1
JFE ハンディ硬さ計10N(約1kgf) SH-22A-J1
|
税別 699,800円 （税込 769,780円） |
|
商品コード K-JFE-SH22A-J2
JFE ハンディ硬さ計20N(約2kgf) SH-22A-J2
|
税別 699,800円 （税込 769,780円） |
|
商品コード K-JFE-SH22A-J4
JFE ハンディ硬さ計40N(約4kgf) SH-22A-J4
|
税別 699,800円 （税込 769,780円） |
|
商品コード K-JFESH22A-J01
JFE ハンディ硬度計1N（約0.1kgf）SH-22A-J01
|
税別 833,800円 （税込 917,180円） |
ハンディー硬さ計（硬度計） SONOHARD SH-22Aシリーズ（JFEアドバンテック）の特長
- ■ プローブ先端径Ø8：狭所や曲面が測定しやすい細さです。
- ■ 圧子の耐久性は測定回数100万回以上
静圧式荷重のため部品の定期交換が不要です。 - ■ わずか数秒で測定可。測定時間の短縮が可能です。
- ■ 圧痕が微小（約0.1mm）
圧痕が目立たないため製品検査にも使用できます。 - ■ 測定台（木・鉄・樹脂製他）材質の影響無し
測定台を金属に限る必要がありません。 - ■ 測定全方向フリー。あらゆる方向から測定が可能です。
- ■ 上下限閾値を設定可
測定値が閾値を外れた場合にアラーム通知します。 - ■ インライン自動計測（オプション）
生産工程に取り入れることで硬さ計測の自動化が可能です。
ハンディー硬さ計（硬度計） SONOHARD SH-22Aシリーズ（JFEアドバンテック）の使用例
プローブの小型化により、クランクシャフトやカムシャフトなどの狭所・曲面の硬度測定が、さらに容易になりました。
またプローブの測定方向に制限は無く、上下左右どの方向からも測定が可能です。

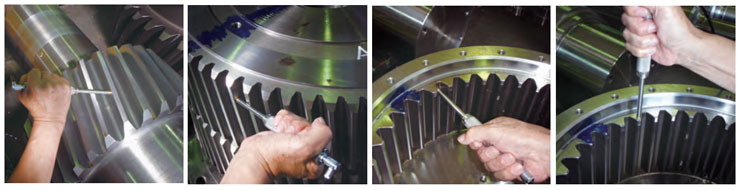

ギア計測例

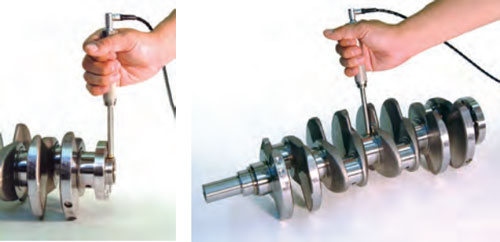

クランクシャフト計測例

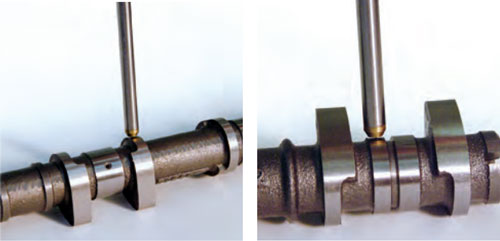

カムシャフトの端面部計測例
ハンディー硬さ計（硬度計） SONOHARD SH-22Aシリーズ（JFEアドバンテック）の表示・機能

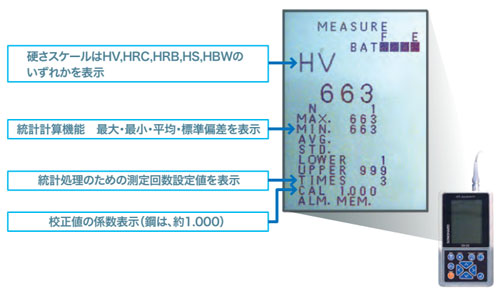

※画面表示例

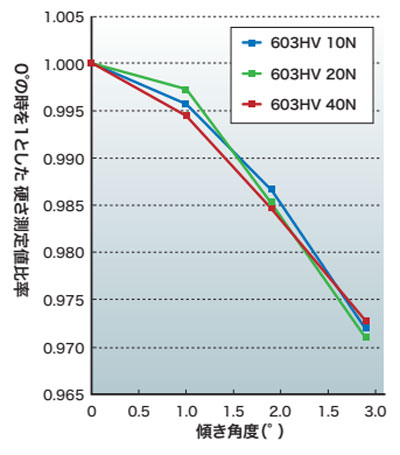

測定値のプローブ傾き角度への依存性
ハンディー硬さ計（硬度計） SONOHARD SH-22Aシリーズ（JFEアドバンテック）のモデルバリエーション
| 機種 | SH-22A-J01 | SH-22A-J1 | SH-22A-J2 | SH-22A-J4 |
|---|---|---|---|---|
| 荷重 | 1N (約0.1kgf) | 10N（約1kgf） | 20N（約2kgf） | 40N（約4kgf） |
| 参考
用途 |
プレス成型品
グラビア印刷ロール （クロームメッキ、銅メッキ） 薄板材、薄メッキ部 |
クランクシャフト
カムシャフト グラビア印刷ロール（銅メッキ） ギア、小物完成部品 狭所・ベアリング・ 窒化処理品 |
クランクシャフト
カムシャフト 一般熱処理部品 浸炭処理品 |
比較的粗いクランクシャフト
比較的粗いカムシャフト 比較的粗い面 溶接部・鍛造品 主にインライン用 |
ハンディー硬さ計（硬度計） SONOHARD SH-22Aシリーズ（JFEアドバンテック）の押し当て荷重と圧痕の大きさ
圧痕の大きさと硬さ（HV） HV=0.1891×P/d2 P：圧子荷重（N） d：圧痕の大きさ（mm）
もしくは HV=1.8544×P/d2 P：圧子荷重（kgf） d：圧痕の大きさ（mm）
1N（約0.1kgf）の場合
| 硬さ（HV） | 圧痕の大きさ
（計算値） mm |
圧痕の深さ
（計算値）mm |
参考硬さ
（HRC） |
|---|---|---|---|
| 200 | 0.030 | 0.004 | （11） |
| 400 | 0.021 | 0.003 | 41 |
| 800 | 0.015 | 0.002 | 64.5 |
10N（約1kgf）の場合
| 硬さ（HV） | 圧痕の大きさ
（計算値） mm |
圧痕の深さ
（計算値）mm |
参考硬さ
（HRC） |
|---|---|---|---|
| 200 | 0.096 | 0.014 | （11） |
| 400 | 0.068 | 0.010 | 41 |
| 800 | 0.048 | 0.007 | 64.5 |
20N（約2kgf）の場合
| 硬さ（HV） | 圧痕の大きさ
（計算値） mm |
圧痕の深さ
（計算値）mm |
参考硬さ
（HRC） |
|---|---|---|---|
| 200 | 0.136 | 0.019 | （11） |
| 400 | 0.096 | 0.014 | 41 |
| 800 | 0.068 | 0.010 | 64.5 |
40N（約4kgf）の場合
| 硬さ（HV） | 圧痕の大きさ
（計算値） mm |
圧痕の深さ
（計算値）mm |
参考硬さ
（HRC） |
|---|---|---|---|
| 200 | 0.193 | 0.028 | （11） |
| 400 | 0.136 | 0.020 | 41 |
| 800 | 0.096 | 0.014 | 64.5 |
ハンディー硬さ計（硬度計） SONOHARD SH-22Aシリーズ（JFEアドバンテック）の仕様
硬さ計測部
| 機種 | SH-22A-J01 | SH-22A-J1 | SH-22A-J2 | SH-22A-J4 | |
|---|---|---|---|---|---|
| 測定圧子 | マイクロビッカース・ダイヤモンド圧子 | ||||
| 周波数 | 手動プローブ 約38～40kHz | ||||
| 測定荷重 | 1N（約0.1kgf） | 10N（約1kgf） | 20N（約2kgf） | 40N（約4kgf） | |
| 測定範囲 | ビッカース硬さ | 400～1000HV ※１
（HRC、HRB、HS、HBWの各スケールも参考値として表示します） |
100～1000HV | ||
| ロックウェルC硬さ | 10.0～70.0HRC | ||||
| ロックウェルB硬さ | 60.0～100.0HRB | ||||
| ショア硬さ | 20.0～100.0HS | ||||
| ブリネル硬さ | 85～550HBW | ||||
| 再現性
（測定スタンド使用時） |
ビッカース硬さ | ±（5%rdg）HV ※１ | ±（3％rdg） HV | ||
| ロックウェルC硬さ | ±1.0HRC | ||||
| ロックウェルB硬さ | ±2.0HRB | ||||
| ショア硬さ | ±1.0HS | ||||
| ブリネル硬さ | ±（3％rdg) HBW | ||||
| 非直線性
（測定スタンド使用時） |
400～1000HV ±（5%rdg）
（基準片測定） |
200～1000HV ±（5%rdg）
（基準片測定） | |||
| 測定可能許容角度 | ±3°以内 | ||||
一般仕様
| 電源 | ACアダプター100-240V 又はリチウムイオン充電池 |
|---|---|
| 許容環境温度 | 0～50℃ |
| 寸法 | 表示ユニット：97mm（W）×170mm（H）×50mm（D）
プローブ直径：（グリップ有）20mm （グリップ無）8mm プローブ全長：195mm キャリングケース：389mm（W）×132mm（H）×200mm（D） |
| 質量 | 表示ユニット 約420g（電池込）
プローブ 約270g（ケーブル含まず） |
| 標準機器構成 | 表示ユニット、プローブ（グリップSH-P26付）、プローブ用ケーブル（1.5m）、硬さ基準片（55HRC近辺、SH-22A-J01のみ600HV近辺）、標準アタッチメントSH-P16、狭所用アタッチメント（マルガタ）SH-P17、ACアダプター、充電器、充電池パック（リチウムイオン充電池）、キャリングケース、取扱説明書、検査成績書、保証書 各１ヶ |
| オプション | 硬さ基準片600HV近辺（SH-22A-J01には標準付属）、50HS近辺、300HBW近辺、小物用測定スタンド（SH-P07）、サーマルプリンター（DPU-S245、ケーブル付）、プリンター記録用紙（TP-S245L）、本体用スタンド（SH-P03）、データ処理ソフト（SH-P10）、狭所用ノーズピース（SH-P11）、狭所用アタッチメント（カクガタ）SH-P23 |
測定対象物
| 被測定材 | 鋼を主とし、その他金属は硬さが判っている
被測定材の基準片との校正により測定可能 |
|---|---|
| 被測定材のサイズ | 15mm×15mm以上、厚さ6mm以上 ※2 |
| 限界曲率 | 軸径φ10mm以上 球面 半径20mm（標準アタッチメント使用時） |
| 表面粗さ | Ra1.6μm以下 |
表示部
| 換算 | HV、HRC、HRB、HS、HBW、N/mm2（引張強さ）
JIS B7731、SAEJ417に準拠 |
|---|---|
| 測定値の表示 | デジタル表示（4桁） |
| デジタル表示単位 | 1HV、0.1HRC、0.1HRB、0.1HS、1HBW、1N/mm2 |
| 表示内容 | 測定値、測定回数、最大値、最小値、標準偏差、平均値 |
機能仕様
| データメモリー数 | 2000点 |
|---|---|
| 2000点 | 上限、下限、測定回数（1～99） |
| アラーム | アラーム信号（ブザー音） |
| 出力 | データ通信又はプリンター用（RS-232C） |
※1：上記測定範囲外の硬さや記載のないスケールには対応しておりません。
※2：厚さ6mm未満の場合は下記本社、支社、支店までお問合せください。
