R熱電対 保護管径10mm 素線径0.5mm
クリックすると縮小します
画像をクリックすると拡大します

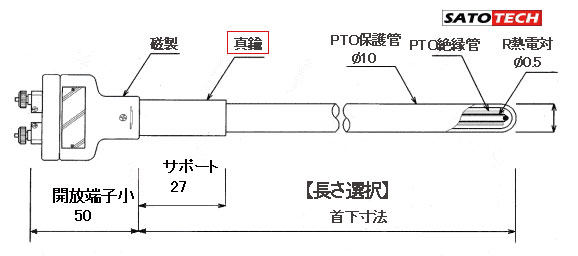

開放端子・保護管型R熱電対。
・使用温度範囲(常用限度温度)1600℃ / 限界温度(短時間測定)1800℃
・R熱電対(白金・白金ロジウム合金)：Ø0.5mm
・PT0保護管つき：Ø10mm×首下寸法300mm～1000mm
◆白金の相場変動により原材料費に影響を受ける為、見積依頼をお願いいたします。
◆校正書類の発行可能(有償/首下寸法600mm以上のみ)
原材料価格が変動しますので見積をご依頼ください。大量注文に見積りOK。特注品の生産可能！税別3万円以上の購入で送料サービス
注文FAX
問い合わせる
見積を依頼
校正付見積を依頼
| 製品名 | 保護管径 | 首下寸法 | 価格 |
|---|---|---|---|
|
商品コード GR05-1030KM
R熱電対素線0.5mm 保護管φ10x300mm(開放端子小) TGR-05-1030KM
|
φ10mm | 300mm | |
|
商品コード GR05-1035KM
R熱電対素線0.5㎜ 保護管φ10x350mm(開放端子小) TGR-05-1035KM
|
φ10mm | 350mm | |
|
商品コード GR05-1040KM
R熱電対素線0.5㎜ 保護管φ10x400mm(開放端子小) TGR-05-1040KM
|
φ10mm | 400mm | |
|
商品コード GR05-1045KM
R熱電対素線0.5㎜ 保護管φ10x450mm(開放端子小) TGR-05-1045KM
|
φ10mm | 450mm | |
|
商品コード GR05-1050KM
R熱電対素線0.5㎜ 保護管φ10x500mm(開放端子小) TGR-05-1050KM
|
φ10mm | 500mm | |
|
商品コード GR05-1055KM
R熱電対素線0.5㎜ 保護管φ10x550mm(開放端子小) TGR-05-1055KM
|
φ10mm | 550mm | |
|
商品コード GR05-1060KM
R熱電対素線0.5㎜ 保護管φ10x600mm(開放端子小) TGR-05-1060KM
|
φ10mm | 600mm | |
|
商品コード GR05-10100KM
R熱電対素線0.5㎜ 保護管φ10x1000mm(開放端子小) TGR-05-10100KM
|
φ10mm | 1000mm |
仕様
| 型番 | TGR-05-10*KM |
|---|---|
| 熱電対タイプ | R |
| 常用限度温度 | 1600℃ |
| 限界温度(短時間測定) | 1800℃ |
| 素線材質 | 白金・白金ロジウム合金 |
| 素線径 | φ0.5mm |
| 保護管径 | φ10mm |
| 保護管首下寸法 | 300～1000mm |
| 保護管種類 | PT0 (※PT1の製作可) |
温度センサ（熱電対、白金測温抵抗体）の特注製品のご相談
お客様のご要望に応じて1本から特注製品の受注生産が可能です。
温度センサの豊富な知識を持つ専門スタッフにご相談いただけます。お気軽にご相談ください。
