Jセンサ
T熱ストレート型マグネットヘッド表面温度センサー【Jセンサ】
クリックすると縮小します
画像をクリックすると拡大します
磁石でくっつくマグネット式温度センサー。
外径10mmのマグネットで固定。
ストレート型マグネットヘッドタイプ。
手放しで温度が測れ、着脱が容易で高い作業性が確保できます。
装置・金型表面など磁石で固定できる面の温度計測に。
・T熱電対
・マグネットヘッドタイプ：ストレート型(縦型)
・常用限度温度：200℃
・リード線：フッ素樹脂被覆
・JIS1605-1995 CLASS:2
・端子形状：ミニプラグ, Y端子M3, ムキだし
※変更対応可能(Y端子M4, 丸端子M3/M4等)
・ 国内生産品
大量注文に見積りOK。特注品の生産可能！税別3万円以上の購入で送料サービス
注文FAX
問い合わせる
見積を依頼
| 製品名 | リード線長 | 端子形状 | 価格 |
|---|---|---|---|
|
商品コード TJTSG1013P-1
ストレート型マグネットヘッドT熱表面温度センサー(プラグ付) TJT-SG1013P(S)-1M
|
1m | ミニプラグ |
税別 11,500円 （税込 12,650円） |
|
商品コード TJTSG1013P-2
ストレート型マグネットヘッドT熱表面温度センサー(プラグ付) TJT-SG1013P(S)-2M
|
2m | ミニプラグ |
税別 11,860円 （税込 13,046円） |
|
商品コード TJTSG1013P-3
ストレート型マグネットヘッドT熱表面温度センサー(プラグ付) TJT-SG1013P(S)-3M
|
3m | ミニプラグ |
税別 12,220円 （税込 13,442円） |
|
商品コード TJTSG1013P-4
ストレート型マグネットヘッドT熱表面温度センサー(プラグ付) TJT-SG1013P(S)-4M
|
4m | ミニプラグ |
税別 12,580円 （税込 13,838円） |
|
商品コード TJTSG1013P-5
ストレート型マグネットヘッドT熱表面温度センサー(プラグ付) TJT-SG1013P(S)-5M
|
5m | ミニプラグ |
税別 12,940円 （税込 14,234円） |
|
商品コード TJTSG1013Y3-1
ストレート型マグネットヘッドT熱表面温度センサー(Y端子M3) TJT-SG1013Y3(S)-1M
|
1m | Y端子M3 |
税別 10,800円 （税込 11,880円） |
|
商品コード TJTSG1013Y3-2
ストレート型マグネットヘッドT熱表面温度センサー(Y端子M3) TJT-SG1013Y3(S)-2M
|
2m | Y端子M3 |
税別 11,160円 （税込 12,276円） |
|
商品コード TJTSG1013Y3-3
ストレート型マグネットヘッドT熱表面温度センサー(Y端子M3) TJT-SG1013Y3(S)-3M
|
3m | Y端子M3 |
税別 11,520円 （税込 12,672円） |
|
商品コード TJTSG1013Y3-4
ストレート型マグネットヘッドT熱表面温度センサー(Y端子M3) TJT-SG1013Y3(S)-4M
|
4m | Y端子M3 |
税別 11,880円 （税込 13,068円） |
|
商品コード TJTSG1013Y3-5
ストレート型マグネットヘッドT熱表面温度センサー(Y端子M3) TJT-SG1013Y3(S)-5M
|
5m | Y端子M3 |
税別 12,240円 （税込 13,464円） |
|
商品コード TJTSG1013NP-1
ストレート型マグネットヘッドT熱表面温度センサー(ムキだし) TJT-SG1013NP(S)-1M
|
1m | ムキだし |
税別 10,800円 （税込 11,880円） |
|
商品コード TJTSG1013NP-2
ストレート型マグネットヘッドT熱表面温度センサー(ムキだし) TJT-SG1013NP(S)-2M
|
2m | ムキだし |
税別 11,160円 （税込 12,276円） |
|
商品コード TJTSG1013NP-3
ストレート型マグネットヘッドT熱表面温度センサー(ムキだし) TJT-SG1013NP(S)-3M
|
3m | ムキだし |
税別 11,520円 （税込 12,672円） |
|
商品コード TJTSG1013NP-4
ストレート型マグネットヘッドT熱表面温度センサー(ムキだし) TJT-SG1013NP(S)-4M
|
4m | ムキだし |
税別 11,880円 （税込 13,068円） |
|
商品コード TJTSG1013NP-5
ストレート型マグネットヘッドT熱表面温度センサー(ムキだし) TJT-SG1013NP(S)-5M
|
5m | ムキだし |
税別 12,240円 （税込 13,464円） |
マグネットヘッド表面温度センサーは、ストレート型(縦型)とL型(横型)がございます。
▶ T熱L型はこちら
▶ K熱ストレート型はこちら
▶ K熱L型はこちら
特長
■先端がマグネットで、炭素鋼製の金型などの表面に着脱できます。
■バラツキが少ない温度測定が可能
マグネットで測定対象にピッタリと吸着するため、測定値が安定していると好評です。
■測定対象との着脱が容易
手に持たずに温度測定が可能です。
つけたり、はずしたりが容易なので、作業効率がアップ。
■温度センサのヘッドが小さい（直径10mm）ため、狭い場所に設置して温度計測が可能。
■ストレートタイプとLタイプをご用意。
取付面の位置に合わせて選べます！
用途
磁性金属に吸着して手放しで温度が測れます。着脱簡単で作業効率アップ。
研究実験用、ロボット、工作機械、ベアリング、軸受温度、配管、炉壁などに。
仕様

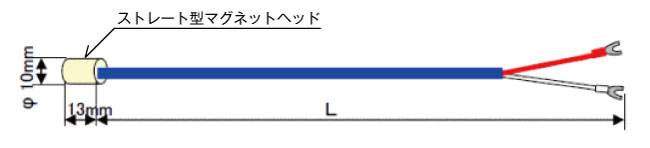

| 型番 | TJT-SG1013*(S) |
|---|---|
| 素線タイプ | T熱電対 |
| マグネットヘッドタイプ | ストレート型 |
| 常用限度温度 | 200℃ |
| 許容差 | JIS クラス2 |
| ヘッド部材質 | ピーク |
| ヘッド外径 | Ø10mm |
| ヘッド長 | 13mm |
| ヘッド先端処理 | マグネット |
| 補償導線(リード線) | フッ素樹脂被膜 |
| 補償導線(リード線)長 | 1m, 2m, 3m, 4m, 5m 等 |
| 端子形状 | ミニプラグ, Y端子M3, ムキだし等 (変更対応可能) |
端末処理は、Y端子/丸端子(M4,M3.5,M3)、ミニプラグ、ムキだしから選択可能です。
お客様の用途に応じてヘッドサイズ、リード線長さを受注生産することもできます。K熱、T熱、J熱でも製作可能です。
温度センサ（熱電対、白金測温抵抗体）の特注製品のご相談
お客様のご要望に応じて1本から特注製品の受注生産が可能です。
温度センサの豊富な知識を持つ専門スタッフにご相談いただけます。お気軽にご相談ください。
👉お問い合わせはこちら 👉熱電対温度センサ図面作成サイト
