超精密超音波厚さ計 DC-6000 サトテック

クリックすると縮小します

画像をクリックすると拡大します

校正書類の発行可:短納期/有償

1/1000mm単位の精密厚さ測定が可能。

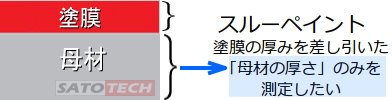

塗装を剥がさずに「母材の厚さのみ」を測定するスルーペイント機能対応。
■15MHzシングルエレメントプローブ「S1507」が標準付属
■通常測定範囲：1.5-20mm
　スルーペイント母材厚さ範囲：0.2-10mm
■分解能0.001mmの高解像度
■数値と波形(Aスキャン/Bスキャン)でダブルチェック
■10000データ記録可能(ソフト不要でPCへ転送可)
■2.5インチカラー液晶TFTディスプレイ
■重さわずか260g

デモ機、訪問デモ希望の場合は、お問い合わせをお願いします。

送料/代引手数料無料本体のみ

注文FAX

各種お問合せ

見積依頼

校正付見積依頼

製品名	価格
商品コード SUT-004-12 納期を確認下さい超精密超音波厚さ計DC-6000　15MHzシングルエレメントプローブ(トランスデューサー)標準付属 `※リース契約もご利用いただけます。`	税別 368,000円（税込 404,800円）

特長

15MHzシングルエレメントプローブ（一振動子トランスデューサー探触子）S1507が標準付属

15MHzシングルエレメントプローブ（一振動子探触子）は、受信部と発信部が一つになった探触子。
直線性が優れている為、正確な距離の測定が可能で、またディスプレイにノイズの少ない美しいエコーの観察が可能です。
スルーペイント対応。

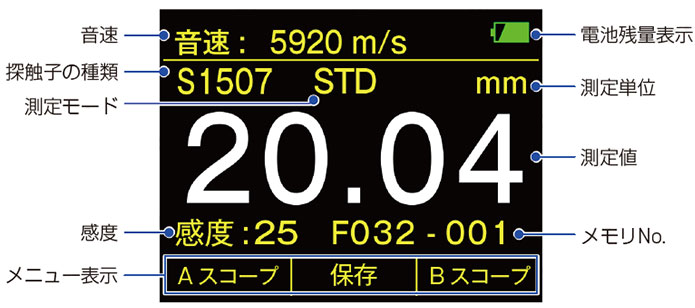

数値/波形表示の簡単切替

ボタンひとつで簡単に切り替えることができます。
超音波波形Aスキャン/Bスキャン(Aスコープ/Bスコープ)を確認しながら測定できるのでより信頼性の高い超音波厚さ検査が可能。

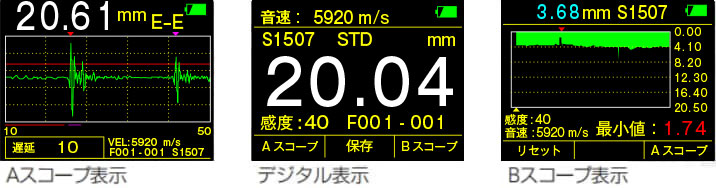

Aスコープ（Aスキャン）表示　　デジタル表示　　Bスコープ（Bスキャン）表示

表示方法の切替

大きく見やすい2.5インチカラー液晶ディスプレイ（日本語表示）　

横50ｍｍｘ縦38ｍｍ

大きく見やすい2.5インチカラー液晶ディスプレイ

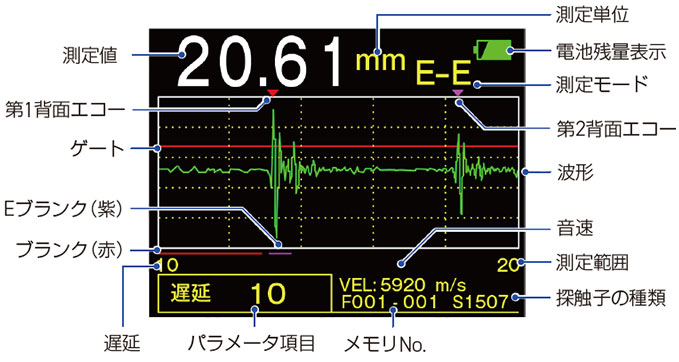

●超音波厚さ計のAスコープ（Aスキャン）表示の波形にはRF波と正半波の2種類の表示方法があります。

RF波表示（全波形）

>RF波表示

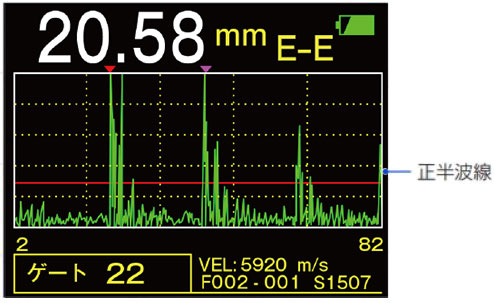

正半波表示

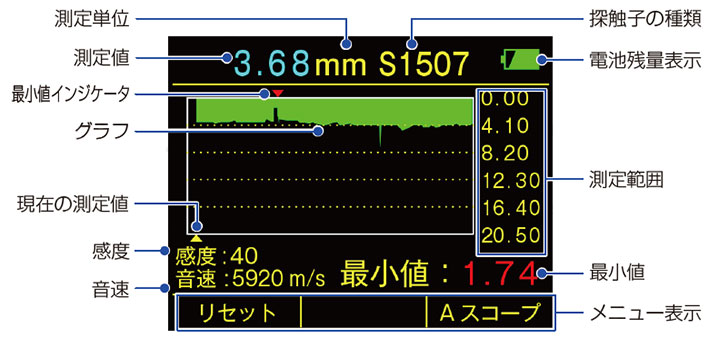

Bスコープ（Bスキャン）表示

Bスコープ表示

10000データ記録可能。測定データはUSBケーブルを本体に接続することで、PCへの転送が可能です。

■プローブ自動認識機能
■検出点の自動位置決め
■選択可能な自動測定および手動測定
■制限の設定、音と表示とアラーム
■自動ゼロ校正機能
■探触子校正機能

用途

■原子力・航空機・自動車部品高精度を要求される材料や製品の厚さを測定

■石油・化学プラン卜などの薄肉パイプの精密厚さ

■ガラス製品およびセラミック製品高精度板ガラス・ガラス管などのガラス製品およびセラミック製品や素材の精密厚さ測定に

■食品・薬品などの容器食品・薬品などの金属・ガラス・プラスチックやセラミックス容器などの精密厚さ測定に

■その他一般の金属・ガラス・プラスチック・フィルム・セラミック製品などの精密厚さを測定

仕様

信頼のサトテック・クオリティ

型式番号	DC-6000　一振動子トランスデューサー探触子が標準付属
ディスプレイ	2.5インチ TFT カラーLCD
表示解像度	320×240ピクセル
測定範囲 *15MHzシングルエレメントプローブ（一振動子トランスデューサー探触子）S1507使用鋼の場合	通常：1.500 mm ～ 20.00 mm スルーペイント（E-E）母材の厚み：0.200 mm ～ 10 mm 注意：塗装の厚み　0～3ｍｍまで（塗装の厚みは計測できません）＊測定材料および表面状態、探触子により異なります。
分解能	0.001mm、0.01mm、0.1mm
精度（鋼の場合）	±0.04 mm（0.80mm ～ 9.99mm） ±(0.1 %＋0.04)mm（10mm ～ 99.99mm） ±0.3% (100mm ～ 300mm)
音速範囲	1000 m/s ～ 9999 m/s
測定レート	2回/秒, 10回/秒（高速モード）
テストブロック	厚さ4.00 mm、鋼材（本体に装着）
平均モード	2 ～ 9 回の平均を測定
制限モード	設定した上限・下限値を超えるとビープ音でお知らせ
測定単位	mm
データ記憶容量	10000データ（100データ×100ファイル）
インターフェイス	USB mini-B端子
データ出力	ソフトウェアなしでPCにデータ出力
接触表面温度	0 ℃～ 60 ℃（探触子によリ異なる）
使用・保存環境	0 ℃ ～ 50 ℃、80%RH以下（結露なきこと）
自動電源オフ	1分 / 3分 / 5分で設定可能（初期設定：1分）
電源	単3形アルカリ乾電池×2本
寸法	高さ133 mm×幅75 mm×厚さ29 mm プローブケーブル長：約180cm
重量	約 260 g（電池を含む）
付属品	標準探触子S1507シングルエレメント(15MHz、スルーペイント対応)、カプラント(75 mL)、 USBケーブル、キャリングケース、テスト電池、取扱説明書
別売品	カプラント超音波用接触媒質（400 mL）ステップ試験片（6段）

オプション

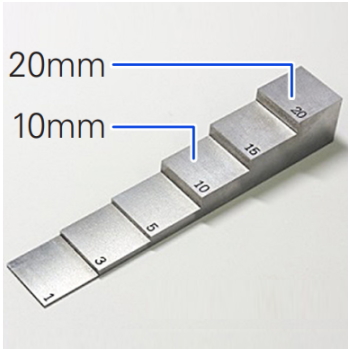

サトテックステップ試験片 6段/8段

厚さ計の校正や性能チェック用試験片です。校正書類の発行可(短納期/有償)
厚さ1,3,4,5,6,7,8,9,10,15,20,25,30,40,50,60,70,80mm等のステップ試験片

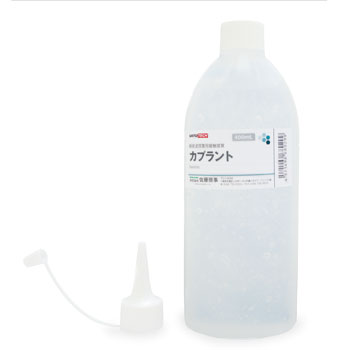

サトテックカプラント接触媒質（グリセリンペースト）(400ml)

測定の豆知識

探触子と測定面の空気層	測定面と探触子の間に空気層が入らないように粘度の高いカプラント（接触媒質）を十分に塗布。塗布量が少ない場合や、粘度の低いカプラントを使用した場合は、空気層ができ、超音波が測定物に透過しないため測定ができない場合があります。
測定面の粗さの影響	測定面は、スケール（金属酸化物の被膜）などを除き、平滑に仕上げることにより安定した測定が可能鋼ならば、グラインダ仕上げ、粗いヤスリ（並目以下）
塗膜の影響	グラインダで塗膜を除去母材表面にサビ-空気層が発生-空気層で超音波が反射
曲率（パイプ）の影響
2点測定法	腐食の進行が予想される箇所では、2点測定法で測定 2点測定法とは、同一の測定点で、探触子の向きを90度変えて2回測定し、どちらかの薄い値を測定値として採用する方法
