配管検査カメラ(超長尺ビデオスコープ) HJ-WBG38 Jスコープ

クリックすると縮小します

配管検査カメラ(超長尺ビデオスコープ) HJ-WBG38 Jスコープ

画像をクリックすると拡大します

水道管の老朽化対策に多く採用。配管の点検検査、構造物の点検検査、空調ダクト・給排気筒内点検検査などに。
・ケーブル長が60mの配管検査カメラ・自動水平機能で映像のトップが常に天井を向く
・7インチモニターつき
・画像・動画を記録保存できる管内検査カメラ
・ケーブルとモニタ一体型で片手持ち可能
・起動が早い。日本語表示
・マイクつきで録音機能つき(動画に記録)
・カメラを管の中心に配置するローラーガイドつき
 ∅75mm/∅110mm/∅150mm/∅220mm

ご予約で、超長尺ビデオスコープのデモ・オンライン紹介可能です!リース契約もご利用いただけます。

送料/代引手数料無料 本体のみ 注文FAX 各種お問合せ 見積依頼
製品名 価格
商品コード PW-BG38C-760
即納
配管検査カメラ 60mケーブル HJ-WBG38 [Jスコープ] 超長尺ビデオスコープ ※自動水平機能が搭載。リース契約もご利用いただけます。
税別 324,000円
(税込 356,400円)
商品コード PW-PS-S38-PW
即納
オプション品
パイプワゴン S38-PW 直径150-330mm:配管検査カメラ HJ-WBG38用
税別 48,000円
(税込 52,800円)
商品コード PW-PS-S38-RG
即納
オプション品
ローラーガイド S38-RG φ75/100/150/220mm:配管検査カメラ HJ-WBG38用
税別 21,000円
(税込 23,100円)
商品コード PW-PS-C38
即納
オプション品
φ38mm 交換用カメラヘッド C38:配管検査カメラ HJ-WBG38用
税別 129,000円
(税込 141,900円)
商品コード PW-PS-C23
即納
オプション品
φ23mm 交換用カメラヘッド C23 Jスコープ ※小径、自動水平機能なし
税別 37,000円
(税込 40,700円)

特長

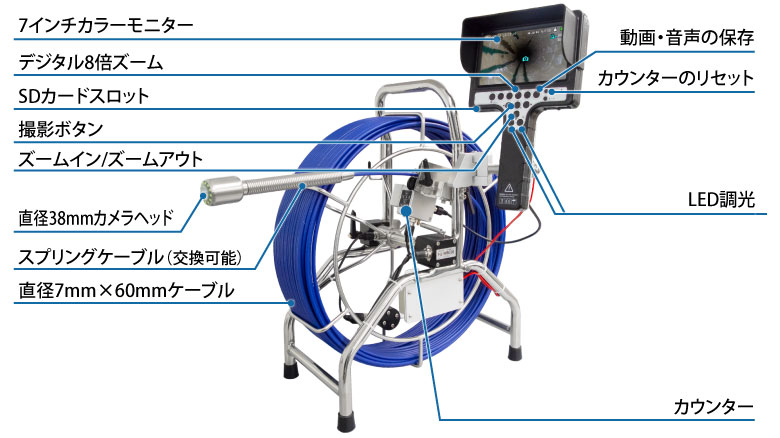

各部名称下水道管・土木管の現場に対応。モニター上にケーブル長が表示されるので便利。保存も可能

大画面!7インチカラーモニター

大きくて見やすさバツグン。
カラーモニターにフル画像で鮮明に映しだせます。
大画面!7インチカラーモニター

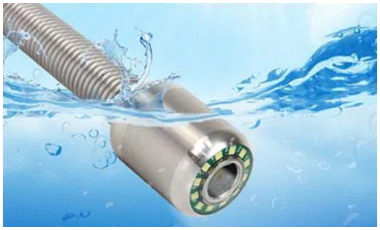

防塵防水規格IP68

・自動水平調整機能により、映像のトップが常に天井を向きます防塵防水規格IP68

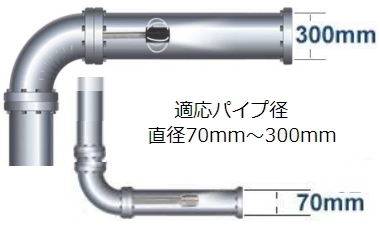

適応パイプ径:直径70mm~300mm

適応パイプ径:直径70mm~300mm

スプリングケーブルは自由に曲がりラクラク挿入

スプリングケーブルは自由に曲がりラクラク挿入

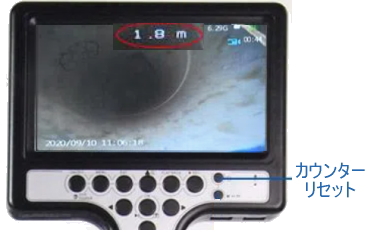

  • メーターカウンター搭載で挿入距離表示

  • カメラケーブルの引き出し距離がモニターに表示され、
    カメラの位置が一目瞭然 メーターカウンター搭載で挿入距離表示

優れた曲管通過

90度エルボ2か所もラクラク挿入
(配管径80mm以上)
90度エルボ2か所もラクラク挿入


  • 高輝度LED12灯搭載の高性能なカメラヘッド

  • 高輝度LED12灯を搭載した高性能なカメラです。
    高輝度LED12灯を搭載

超広角レンズ

管の壁面も良く見える!押し込んだ先の直視のみならず、
壁面もよく観察できます。鮮明な画像
超広角レンズでひ壁面もよく観察可能

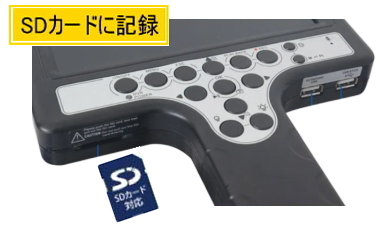

録画機能搭載

動画・静止画の画像をSDカード、SDHCカードに記録可能

動画・静止画の画像をSDカード、SDHCカードに記録可能

充電式電池で7時間の長時間駆動を実現

充電式電池で7時間の長時間駆動

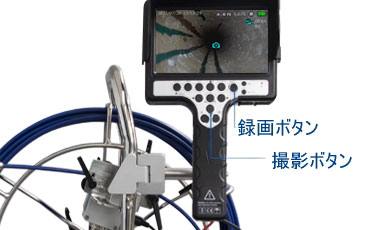

撮影・録画はボタンを押すだけ

撮影・録画はボタンを押すだけ

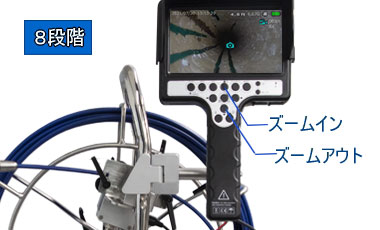

デジタルズーム機能で最大8倍

デジタルズーム機能で最大8倍

ローラーガイド付 ∅75 / ∅110 / ∅150 / ∅220mm

カメラを管の中心に配置できます。管内への導入、抜き取り時にカメラ部のひっかかりを防止し、ローラーにより挿入性が向上。ローラー部分を交換してサイズ変更が可能。

カメラガイド付 ∅ 110 mm/∅ 140 mm/∅ 220 mm

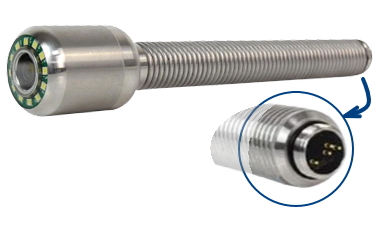

交換用カメラヘッド(別売)

挿入や引き抜きといった過程で、損傷を負いやすいヘッド部のみの取り替えが可能です。交換は簡単!

交換用カメラヘッド(別売)


自動水平機能で管内の撮影状態を一定に保持

・自動水平調整機能により映像のトップが天井を向く管内カメラ 60mケーブル HJ-WBG38 管内撮影

自動水平機能の搭載により、管内の天地に合わせて画像(カメラ)が回転。

天井方向を常に一定に保持。

カメラ映像のトップが常に天井方向を向くことで、管内の状況がより判定しやすくなります。

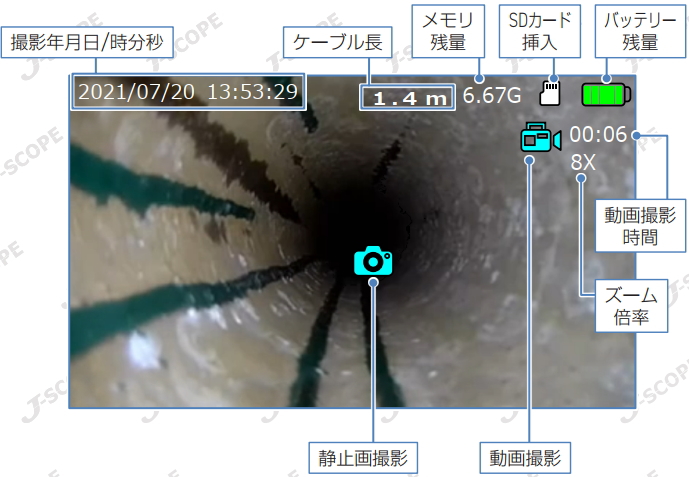

モニター表示画面

管内カメラ 60mケーブル HJ-WBG38

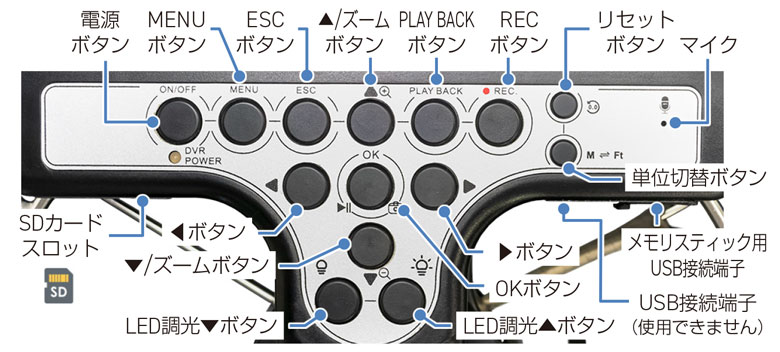

操作ボタン

管内カメラ 60mケーブル HJ-WBG38

管内カメラ 60mケーブル HJ-WBG38

仕様

Jスコープ 工業用内視鏡ビデオスコープカメラ本体の仕様

LCDモニター 7インチTFTカラー液晶
モニター解像度 800×480
稼働時間 約7時間(充電時間約5時間)
記録媒体 SDカード(8GB~最大256GBまで対応)
静止画記録形式 JPEG(解像度:720×576)
動画記録形式 AVI(解像度:720×576)、フレームレート:30fps
ビデオ出力形式 NTSCまたはPAL

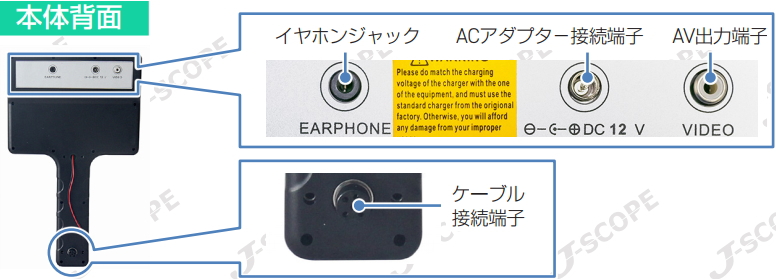

インターフェイス AV出力
対応言語

日本語・英語・中国語(簡体字・繁体字)・韓国語・ロシア語・ノルウェー語
海外の現地法人で使用する場合にもスムーズな導入が可能

使用環境温度/湿度 0~45°C / 90%RH未満
保管環境温度/湿度 0~45°C / 90%RH未満
電源 リチウムイオン電池またはACアダプター充電
(入力:AC100-240V~50/60Hz 出力:DC12V/1000mA)
サイズ 本体:幅565 mm×高さ345 mm×厚さ765 mm
重量 本体:約13kg(カメラケーブル含む)
標準付属品
・本体
・カメラプローブ
・ケーブル
・リチウムイオンバッテリー
・ローラーガイド
∅75mm/∅110mm/∅150mm/∅220mm
・SDカード
・USB型カードリーダー
・ACアダプタ-
・ルーフ
・防水リング(予備×2)

標準付属品

カメラケーブルの仕様

センサー CMOSセンサ
LED 12灯
解像度 720×576
視野角 90度
焦点深度 80mm
適応管径 直径70mm~300mm
防塵・防水規格 IP68(カメラヘッド部)(水深50メートルで約30分)
サイズ カメラヘッド径

直径38mm

カメラヘッド長 230mm
カメラケーブル径 直径7mm(配管80 mm以上で90 °のエルボを2回通過 可能*管内の状態による)
ケーブル長 約60m

注意:*耐油性はございません。
*外部モニターに表示するためにはAVケーブルが必要です。別途ご用意ください。付属品には含まれておりません。

用途

水道管、ガス管、電気、通信等社会インフラ関係のパイプラインの異物・サビ・閉塞などの点検作業や維持管理に採用

各種配管点検、上水道管、下水道管、構造物点検検査、空調ダクト、などあらゆる配管の点検・検査が可能
既設管の異物,錆,閉塞や損傷といった点検。水道・ガス・電気等のインフラ設備、石油・化学プラント配管、工場等で採用

自動車業界に工業用内視鏡

自動車業界に工業用内視鏡エンジン、CPUボックス、ドアなどの内部検査。精密部品、金属加工部品、金型加工品の品質検査。

建設・住宅・土木に工業用内視鏡

建設・住宅・土木に工業用内視鏡壁内の断熱材、鉄骨の診断、内部配線の断線確認。壁・床下・天井裏などの観察。

ビル、マンションの建物点検に工業用内視鏡

ビル、マンションの建物点検に工業用内視鏡電気、給水排水、空調、消防設備配管検査、浄化槽や冷水塔、貯水槽


水道・ガス設備の点検に工業用内視鏡

水道・ガス設備の点検に工業用内視鏡給排水管の錆、腐食、詰まり等の点検。

航空機・鉄道・船舶に工業用内視鏡

航空機・鉄道・船舶に工業用内視鏡エンジン内部。モーター、タービン、ディーゼルエンジン、フレーム、配管の保守点検。

化学プラントに工業用内視鏡

化学プラントに工業用内視鏡各種配管の工場調査に。消火系配管や排水系配管の定期検査にでの配管検査や配管診断に


電気・空調設備の保守管理に工業用内視鏡

電気・空調設備の保守管理に工業用内視鏡トランス・配電盤内部などの観察。ボイラー、熱交換器などの品質検査、保守管理。エアコン内部検査、ダクト内の保守点検。ファクシミリやコピー機などの精密機器内部の観察

電力・石油化学プラントに工業用内視鏡

電力・石油化学プラントに工業用内視鏡各発電所設備の保守管理。給排水管の錆、腐食、詰まりなどの点検

地中埋設管(排水管・ガス管・上下水道・電設配管)に工業用内視鏡

地中埋設管(排水管・ガス管・上下水道・電設配管)に工業用内視鏡電設配管やガス配管、上下水道、排水管、情報通信配管など特に鉛管の敷き直し工事、パイプ挿入工法、ライニング工法などの埋設管調査に
