ハイロックス デジタルマイクロスコープ HRX-01 フラッグシップモデル

クリックすると縮小します

ハイロックス デジタルマイクロスコープ HRX-01 フラッグシップモデル

画像をクリックすると拡大します

「絶対的、高精細画像」デジタルマイクロスコープ。
レンズメーカーとして確かな実績を積み重ねてきたハイロックスが試行錯誤の末、新たに開発したテレセントリックズームレンズ搭載。
パソコンと接続して使用する5Mカメラ、4K解像度対応。
対象物をステージに載せれば、スタンド、レンズに触れることなく、観察が可能。
● 0~7000倍の業界最大観察倍率
● 4K対応
● 5Mピクセル
● 電動ズームレンズで、ワンクリック倍率変換
● 電動スタンドで、精密制御
● 2D・3D計測ソフト
● 全自動システムでリモート観察を実現
● 純国産。職人による手作業の組立/調整

送料/代引手数料無料 本体のみ 注文FAX 各種お問合せ 見積依頼
製品名 価格
商品コード M-HRX-HRX01
HIROX デジタルマイクロスコープ HRX-01 フラッグシップモデル ※引合見積。打合せが必要です。
価格は一例。仕様は相談 税別 8,000,000円
(税込 8,800,000円)

用途

●業界例

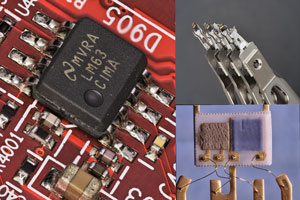

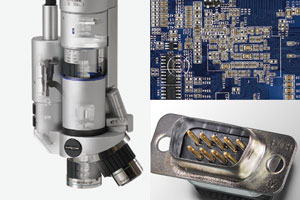

電子/基板、半導体、樹脂/成形、印刷、自動車、金属/鉄鋼、食品、医療、化粧品等

●お客様業務例
・品質保証/管理:外観検査/異物解析等
・開発/設計/企画:外観観察/寸法測定/NG品検証等
・製造技術/工場設計:工程内異物・NGの検証/整流化

ハイロックスのデジタルマイクロスコープの特長

鮮明な映像とストレスの無い使い勝手を両立する最適なバランス設計

レンズ

高解像力と深い被写界深度、長作動距離の確保の両立を実現した照明光学設計で、全体のシステムと最適に連携するため、アダプタ選択を含むレンズ詳細情報を伝達するプロセッサーを搭載しています。

カメラ

ハイロックスHRシリーズレンズの性能を最大に引き出す専用設計で、映像と同時に、色・サチレーション・フォーカス情報などを50fpsの速さでリアルタイムに伝達するプロセッサーを搭載しています。

スタンド

傾斜観察のスタンド操作時でも重さや微振動を低減するメカ設計に加え、XYZ軸を精密に動作させるドライバーとコントローラ、その位置情報をシステム全体へ伝えるプロセッサーを内蔵しました。

メインユニット

レンズ、カメラ、スタンドから展達された情報を一元管理する設計で、全ての信号を同期して画像とのタイムラグが無くコントロールできるプロセッサーを搭載しました。
最適なスピードや精度でコントロールできる心地よい操作性と、最適な映像と映像情報の出力を実現します。

立体視でストレスフリー観察

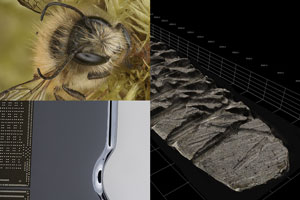

立体視でストレスフリー観察ストレスフリーな観察を追求する中で、被写界深度が深いレンズ、立体視を可能にする様々な光学アダプタといった光学的アプローチと画像深度合成によるデジタルアプローチで立体視にこだわってきました。 まるで手の上に対象物を載せて360°方向から見まわすかのような立体動画観察ができる「ロータリヘッド」。
照明の照射角度を操り対象物のフラットな表面に陰影をつけて立体的に観察する「可変照明」「片射照明」。
これらの光学的な立体視は対象物の形状の把握、キズや異物の発見に効果を発揮し、ユーザーにストレスの無い観察を提供します。

ハイロックス デジタルマイクロスコープ HRX-01 フラッグシップモデルの特長

1. 選べる機能

パソコンと接続してご使用頂くHRX-01は、お客様のご用途に合わせてシステムをカスタマイズ可能です。
導入時は必要な機能だけでシステムを組み、初期投資を抑えて後々機能を追加してシステムを拡張することも可能です。

  • ・標準システム:デジタルマイクロスコープの基本機能を搭載(2D計測可能)
  • ・3D計測システム:日頃の解析で凹凸形状の立体観察が多い方(2D計測/3D計測可能)
  • ・画像連結システム:高解像度・広視野の観察が多い方(2D計測/画像連結可能)
  • ・フルシステム:多種多様な対象物を様々な方法で観察したい方(2D計測/3D計測/画像連結可能)

2. 電動制御によるリモート操作

電動制御によるリモート操作HRX-01システムでは電動ズームレンズ、3軸電動スタンドに対応することで、レンズ、スタンドに触れることなくフル電動制御が可能で、誰でも簡単に操作できます。オンラインツールを利用すれば、離れた場所からのリモート操作も実現します。

3. 観る

観る画面に映し出された視野全てのピントを瞬時に合わせる「ライブフォーカス」、リアルタイムで常に最適な明るさで観察できる『ライブHDR』、映し出している映像に対して最適なカメラ設定にワンクリックで切り替える「最適化」、低倍率(広い視野)時に画像をMAPと取り込むことで、高倍率観察(狭い視野)時に自分がどこを観察しているかMAP上で簡単に分かるガイドマップ機能など、誰でも簡単に鮮明な観察が可能です。

4. 撮る

撮る静止画、動画、タイマーなど様々な撮影機能に対応しています。記録した画像には撮影条件も含まれるので、同じサンプルを再観察する際、過去の画像と同じ撮影条件を読み出すことも可能です。
また、倍率を上げ、解像度が高くなると視野が狭くなるという光学顕微鏡の常識を超え、高解像度広視野の画像を作成する画像連結機能にも対応します。

5. 測る

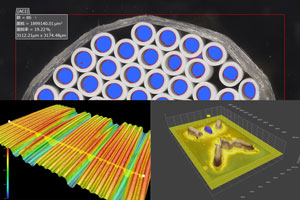

測る長さ、幅、面積、角度、半径などの2D計測、対象物表面の高低差、体積、粗さ (Ra、Rz、Rzjis) など 3D 計測が可能です。 計測した画像や計測結果はExcel転送機能で、簡単にExcel でのレポート作成に移行できます。
HRX-01ではソフトの拡張性も高く、微小な粒子やコンタミのカウント、面積計測が可能なコンタミ検査ソフトにも対応します。
洗浄度測定に関する規格 (ISO160232、VDA19.1) に準拠したレポート作成も実現します。

仕様

基本仕様

カメラ 撮像素子 2/3型 CMOSイメージセンサグローバルシャッタタイプ
映像表示 画素数 500万画素
解像度 2448(H)×2048(V)
2040(H)×1530(V)
走査方式 プログレッシブスキャン
ユニットセルサイズ 3.45μm(H)×3.45μm(V)
フレームレート 50fps(Max)
画像処理エンジン HDR機能 リアルタイム表示 / 25fps(Max)
光源 ランプ 高輝度LED
ランプ寿命 30,000時間(参考値)
色温度 5700K(Typ.)
インターフェース PC出力 USB3.0(タイプB)×1
専用スタンド出力 専用コネクタ×1
拡張USBポート USB3.0(タイプA)×2
使用環境 周囲温度 5~40℃
周囲湿度 20~80%(ただし氷結、結露なきこと)
保存温度 -15~50℃(ただし氷結、結露なきこと)
雰囲気 腐食ガスのないこと
汚染度 2
過電圧カテゴリー
電源 定格電圧 AC100V~240V  50/60Hz
消費電力 200W
重量 本体部 約2.5kg
カメラ部 約1kg
外形寸法
(突起部除く)
本体 幅130㎜×高さ243.6㎜×奥行275㎜
(縦置きスタンド含む)
レンズ制御 対応方式 HRレンズシリーズ
電動ズームレンズ / 手動ズームレンズ

レンズ(HRレンズシリーズ)

観察対応倍率 0~7000倍
ズーム部/ターレット部  制御方式 電動 / 手動
自動倍率認識機能 あり
アダプタ認識機能 あり

スタンド/ステージ

高精度  アングルスタンド
(ST-AS)
ベース部 傾斜スタンドタイプ(傾斜角度範囲:右90°左60°)
傾斜角度センサー
ステージ位置上下動機構
LED透過照明内蔵、外部補助照明接続対応
電動Z軸ブロック部 ステージモータ:5相ステッピングモータ
ステージ分解能:0.05μm
ステージ移動量:80mm
XYステージ 電動タイプ
(AS-50/AS-100)
ステージモータ:2相ステッピングモータ
ステージ分解能:0.15625μm
ステージ天板サイズ:170×170mm / 240×235mm
ステージ移動量:50×50mm / 100×100mm
耐荷重:3㎏
手動タイプ
(AS-M)
ステージ天板サイズ:240×180mm
ステージ移動量:76mm×51mm
耐荷重:1㎏

推奨パソコン モニタ

パソコン OS Windows10 64bit
CPU インテル Corei7 第7世代以降
メモリ 32GB 以上
HDD/SSD 512GB 以上
インターフェース USB3.0(タイプA)×4
モニタ 解像度 4K解像度 3840×2160

アプリケーション

観察機能 カメラ映像設定
カメラ映像モード選択
ライブHDR
カメラ映像最適化
撮影設定再現
オートフォーカス機能※1
ライブフォーカス機能※1
デジタルズーム機能
XYステージマップ機能※2
ガイドマップ機能※2
3D構築機能※1
(リアルカラー、サーフェス、ワイヤーフレーム)
分割・表示 上下分割、左右分割、4分割
録画 静止画録画(BMP、TIFF、JPEG)
動画録画(WMV)
タイマー録画
ポジション録画
2D計測 直線、円、円弧、角度、周囲長、面積、円間距離、垂直線、 X軸間、Y軸間、XY軸間、平行線、手動カウント
自動計測、色抽出、自動面積、自動幅
計測・統計リスト表示
エッジ吸い付き機能
Line検出点吸い付き機能
エクセル転送 あり
3D計測
(オプション)
高さ計測(平均高低差、最大高低差)、角度、幅、半径
粗さ計測(Ra、Rz、Rzjis)
プロファイル比較
ポイント高さ計測
面積、体積計測
補正機能
(平面補正、ノイズ除去、スムージング、高さ反転)
画像連結※2
(オプション)
2D:50000×50000pixel
3D:20000×20000pixel
コンタミ検査ソフト※2
(オプション)
あり
その他 コメント・図形入力機能
言語切替機能
ヘルプ機能:マニュアル

※1 高精度アングルスタンド(ST-AS)と組み合わせることで、ご使用頂けます。
※2 高精度電動XYステージと組み合わせることで、ご使用頂けます。

構成品例

高解像度電動レボズームレンズ HR-2500E

高解像度電動レボズームレンズ HR-2500E【20〜2500倍】

ズーム部、ターレット部、ライトセレクタ部 電動制御

倍率 20~2500x
視野mm(H) 15.4~0.12
作動距離mm 18~10

高精度アングルスタンドST-AS+高精度電動XYステージAS-50

高精度アングルスタンド ST-AS

  • ■傾斜観察対応
  • ■Z軸電動オートフォーカス、3D計測対応
  • ■XY軸電動自動画像連結対応
  • ■透過照明用LED光源搭載

高精度電動XYステージ AS-50

  • ■50×50mm
  • ■透過照明対応

  • ハイロックス 3D計測・画像連結ソフトセット HRS-3DT

  • ハイロックス Dell製Precision3450 + 4KモニタU2723QE

  • ハイロックス 3Dマウス SpaceMouse Pro SMP
