スチームトラップ超音波リークディテクタカメラ MJ-LKS-V3XT
クリックすると縮小します
画像をクリックすると拡大します
ピンポイントで圧縮空気漏れを検知。タッチパネル式になりより使いやすくなりました
効率良くリーク漏れの箇所を探知できる超音波リークディテクターカメラ。
エア漏れ箇所が見える、聴こえる、記録できる。
赤外線サーモグラフィ搭載。スチームトラップ診断・バルブ検査機能付き。
リーク量や年間消失額の参考値も表示。PCへのデータ出力可能で報告も簡単！
工場の省エネ、コスト削減、安全対策に効果絶大！
デモ機の貸し出し、訪問デモ可能です！お気軽にご相談ください！
注文FAX
問い合わせる
見積を依頼
| 製品名 | 価格 |
|---|---|
|
商品コード SNP-002-16
スチームトラップ超音波リークディテクタカメラ MJ-LKS-V3XT（自動診断機能つき）
※リークごとの写真をPCへデータ転送し情報の共有化ができます！
即納
|
税別 620,000円 （税込 682,000円） |

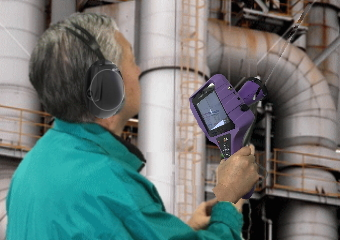

超音波リークディテクタカメラ MJ-LKS-V3XTとは
圧縮空気エア漏れやガス漏れ箇所を簡単に探知可能。効率良く漏れ箇所を特定し、時間短縮・省エネに貢献します。
赤外線サーモグラフィを搭載し、スチームトラップ診断・バルブ検査機能付き。
また、真空の漏れ、電気障害、ベアリング異常等、設備の異常に伴って発生するすべての超音波の検知も可能です。

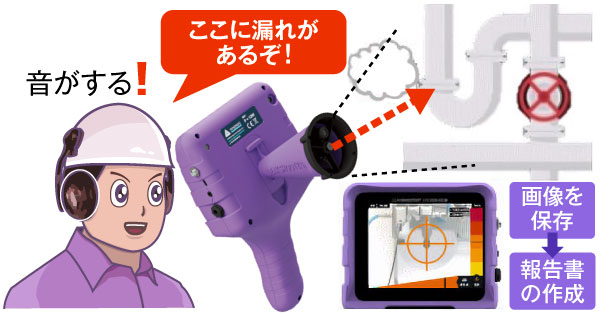

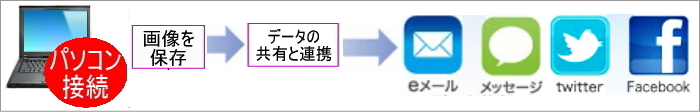

効率よくリーク漏れの箇所を探知し、データをPCに取込んで、手早く報告書を作成することが可能です。
早期の保全作業に取り組むことで、年間では莫大な無駄の排除をすることができます。
●ピンポイントで圧縮空気漏れ箇所を検知
●おまかせ自動診断機能つきで効率アップ
超音波カメラ リークディテクターMJ-LKS-V3XTの特長
■新ファームウェアSTRAP SHOOTERでスチームトラップ診断が可能に。
※#op">コンタクトプローブLKS-ST3（別売品）使用時のみ
■エア漏れで発生する超音波（40 kHz前後）を検知（初期設定： 42 kHz）
■人間の耳に聴こえない超音波を「可聴音」に変換し疑似音化（ヘテロダイン技術）
■ 測定実効値と最大値をバーグラフ上で表示
■漏れ箇所を視覚化（ターゲットマークで漏れ位置を表示）
■ 漏れ箇所を撮影：測定データと共に画像を保存、 PCへのデータ転送
空気漏れ、ガス漏れにより乱流が発生すると超音波40kHzが発生
空気圧の配管系からのエアリーク（空気漏れ）は、毎年各工場単位で数億円以上の無駄を発生させています。
ある工場では、数十万か所の接続箇所があり、多くの漏れを見逃して多額の損失をしていることに気がつかない場合があります。
超音波カメラ リークディテクターを使用することによって、リーク漏れ箇所を探知し、データを保存し、再発防止に取り組むことにより、年間で億単位の無駄の排除ができます。
-
エア漏れの箇所を見える化（可視化）
-
超音波の発生源をカメラでビジュアル化
工場内で生じる空気漏れ箇所を超音波を用いて簡単・確実に検知（窒素、ヘリウム、二酸化炭素、フロンガス等々）
-
超音波を可聴音に変換するヘテロダイン技術を採用
-
超音波が聞こえる
超音波を人が聞くことができる音域に変換する技術
工場の騒音環境でも付属のヘッドホンで聞くことが可能
-
ダイナミックターゲットでリーク箇所を見逃さない
-
超音波測定によりエア漏れを検知し、
その漏れ位置まで自動的に絞りこみが可能
-
Ｋモード：漏れ量（m3/h）と年間消失額（円/年）表示
-
評価対象：工業用の圧縮空気のみ 参考値
6~8 bar（85~115 Psi）条件：距離1ｍの時
-

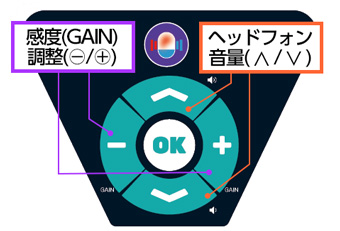

感度調整と音量がセパレート
-
感度を上げても、音量を下げたままにすることができます。
通常のリークディテクターの問題点
感度調整と音量が一体化しているので
音量調整を下げると、 感度もいっしょに下がってしまい、 音量調整を上げると、感度を上げるが、耳ざわりな雑音に悩まされます。
-

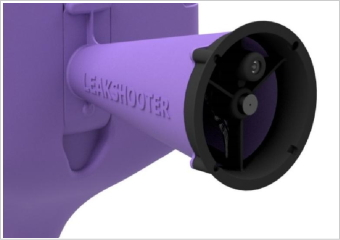

コーン形状のセンサー部がリーク箇所を特定
-
指向性の優れたセンサでかなり絞り込めます。
一般的なセンサーでは、検知範囲が広がりすぎ

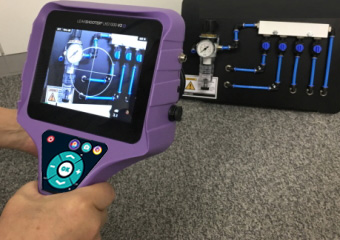

超音波カメラ リークディテクターMJ-LKS-V3XTの3種類のディスプレイモード
標準モード ☞ 詳細はこちら
Kモード ☞ 詳細はこちら
赤外線サーモ画像 ☞ 詳細はこちら

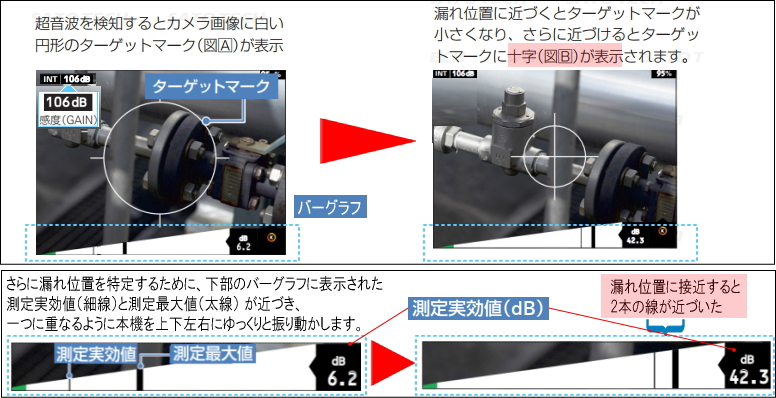

超音波カメラ リークディテクターMJ-LKS-V3XTの「標準モード」
圧縮空気・ガス漏れ箇所の位置を検知し、リアルタイムで表示
ヘッドホンに受信音がします。リークの場合『シュー』という明確な音が聞こえます。

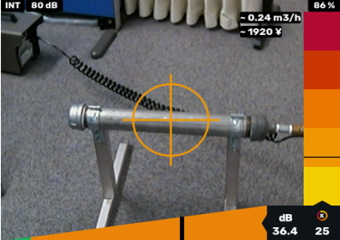

カメラのモニター中央部には、超音波の強さに応じた大小の円形枠(ターゲットマーク)が出現します。
円形枠が一番小さくなったところが漏れ箇所です。
カメラボタンを押して画像を撮影しましょう。

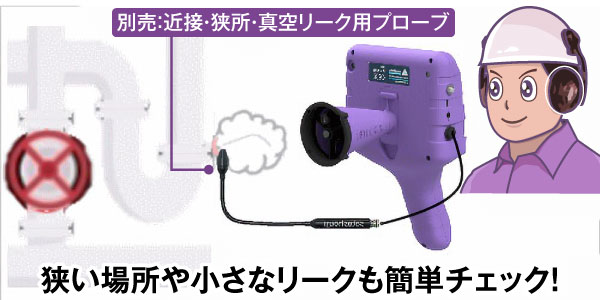

別売のフレキシブルプローブLKS-400MMを使用すると、小さな漏れや真空リークは、より特定しやすくなります。
狭所でのリーク特定にも便利です。
実効値をリアルタイムにデジタル表示。画面下(モニター下)のバーグラフでもアナログ表示。 超音波の存在をモニター上に『見える化』（漏れの位置をターゲットマークで可視化） 超音波を検知しているので、耳に聞こえる騒音の影響は受けません。工場内の環境雑超音波は、感度調整で排除します。

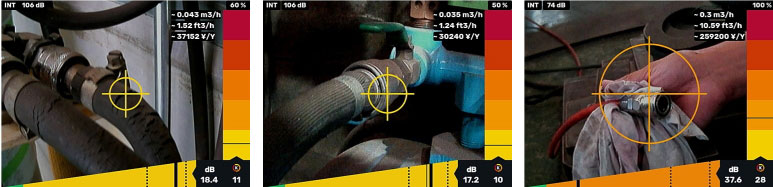

超音波カメラ リークディテクターMJ-LKS-V3XTの「Kモード」
Kモードとは

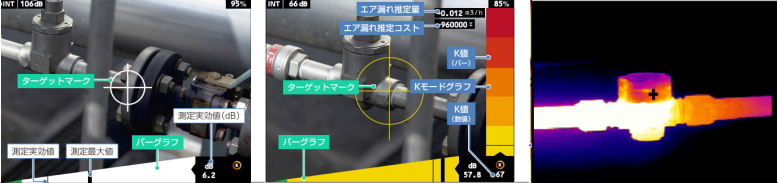

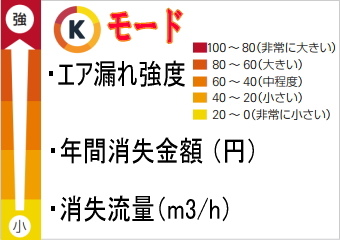

漏れ量（m3/h）と年間消失額（円/年）の参考値を表示するモードです。

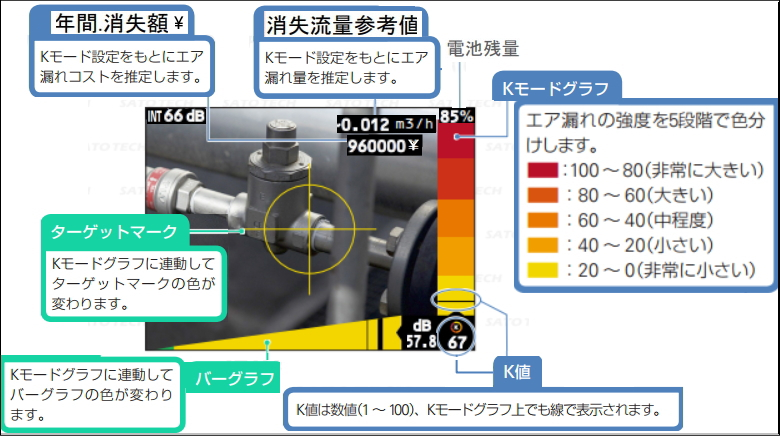

Kモードグラフの色に応じてターゲットマークやバーグラフの色も変わります。
《参考値の算出条件》
測定距離： 1m 工業用圧縮空気： 6 ～ 8 bar（85 ～ 115 Psi）
※ 事前にKモード設定で、通貨・年間稼働時間（時間 /年）、圧縮空気の製造原単位（円/m3）の設定が必要です。

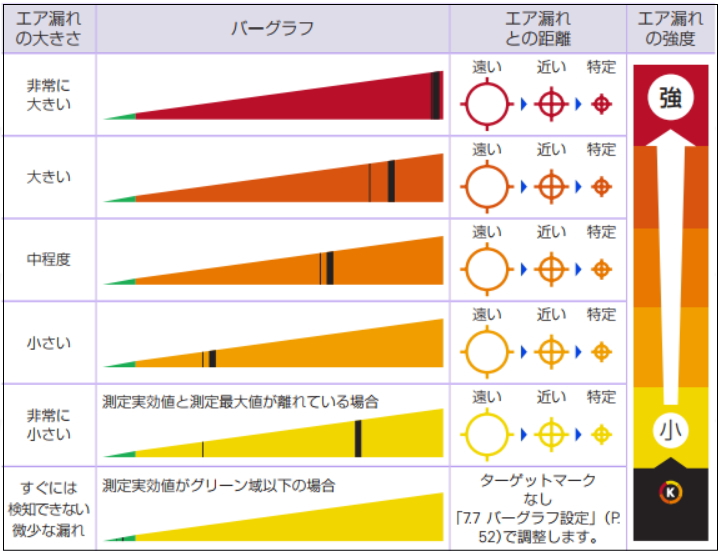

バーグラフの結果からエア漏れの大きさを推定
※上表は感度を最大106 dBにした場合です。各表示は感度（GAIN）の設定値によって変動します。
※測定実効値：細線（バーグラフ上）、検知方向からの超音波の大きさを示します。
※測定最大値：太線（バーグラフ上）、漏れ位置からの強い超音波を示します。

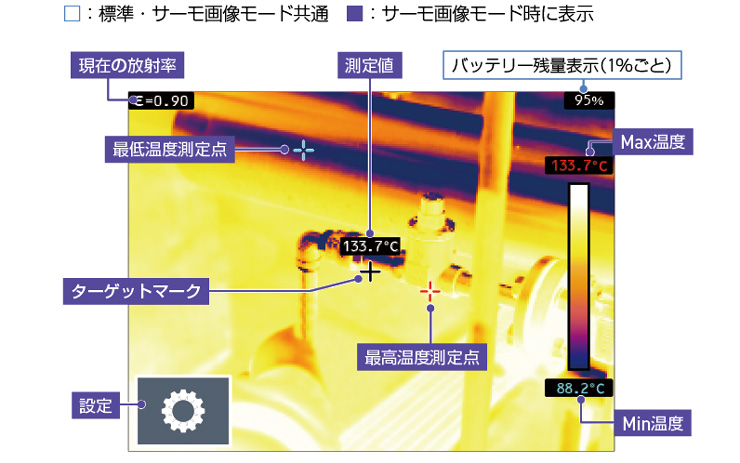

赤外線サーモグラフィ画像モード
■ 温度測定の際は 本機と配管表面の距離を約15 cmとります。 ■ 配管表面が反射するときは 黒体テープを貼ります。

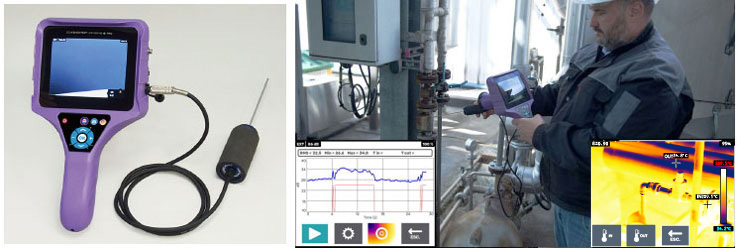

バルブ検査・スチームトラップ診断機能
新ファームウェア「ストラップ シューター（STS）」を搭載し、特にスチーム トラップの検査機能が強化されました。
バルブ検査・スチームトラップ診断機能を使用するためには、 コンタクトプローブ LKS-ST3（別売品）が必要です
2つの分析モード、スチームトラップの種類に合った分析モードとは？
リアルタイムモード（REAL TIME） ☞ 詳細はこちら
リアルタイムにグラフで分析・診断
オートモード（AUTO）☞ 詳細はこちら

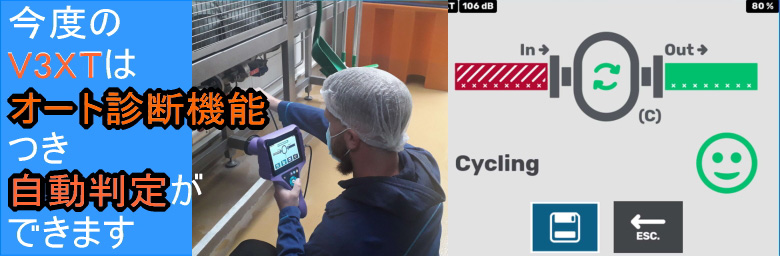

【ニコちゃんマーク】が教えてくれる
自動的に分析・診断します。
| スチームトラップの種類 | 推奨する分析モード | |
| サーモダイナミック型 |
REAL TIMEモード
|
スチームトラップの超音波信号のON/OFF
|
| サーモスタティック型 | ||
|
メカニカル下向き
| ||
|
メカニカルボール
|
REAL TIMEモード |
スチームトラップの超音波信号のON/OFF（開閉周期）が一定の高い状態または低い状態、どちらかがはっきりせず長い周期にわたって変調する場合は、 REAL TIMEモードをおすすめします。 弁の開閉を自動分析するには、超音波信号が高い状態か低い状態を判別できる必要があります。 |
リアルタイムモード（REAL TIMEモード）

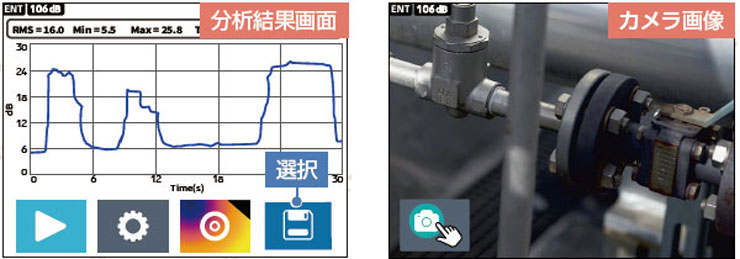

リアルタイムにグラフで分析します。

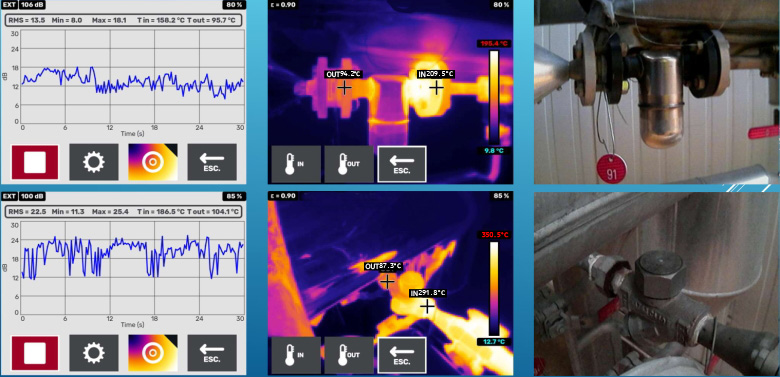

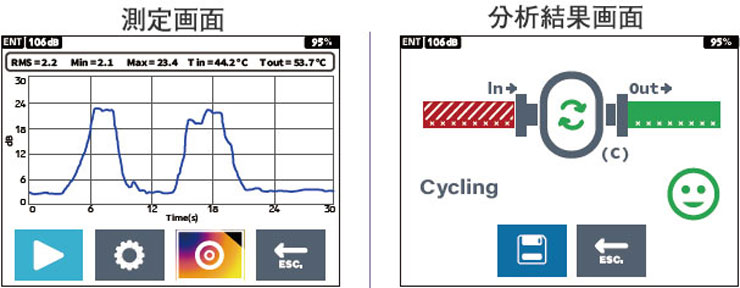

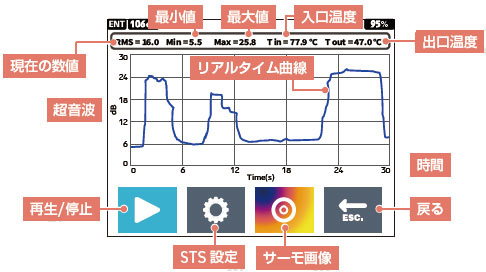

サーモ画像モードによるスチームトラップの入り口温度と出口温度の測定、コンタクトプローブでドレン排出口部付近の超音波を測定した結果を、グラフに表示し分析します。

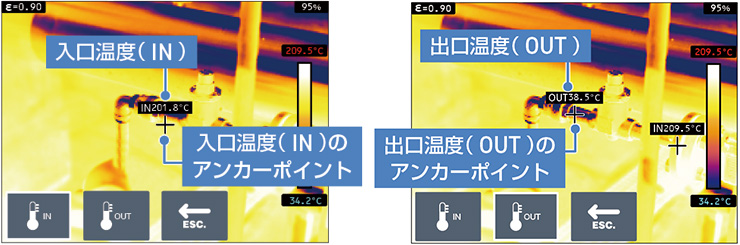

サーモ画像モードで「入口温度」と「出口温度」測定
サーモ画像モードで撮影し、スチームトラップの入口温度（T° IN）と出口温度（T° OUT） を測定
REAL TIMEモード分析結果画面は、サーモ画像・カメラ画像とともに保存できます。
オートモード（AUTOモード）
測定結果を自動的に分析し判定します。
サーモ画像モードで「入口温度」と「出口温度」を測定。
AUTOモードでは、測定画面、分析結果画面、サーモ画像、カメラ画像を共に保存できます。

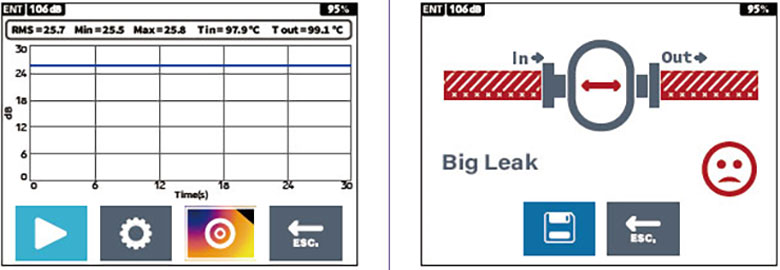

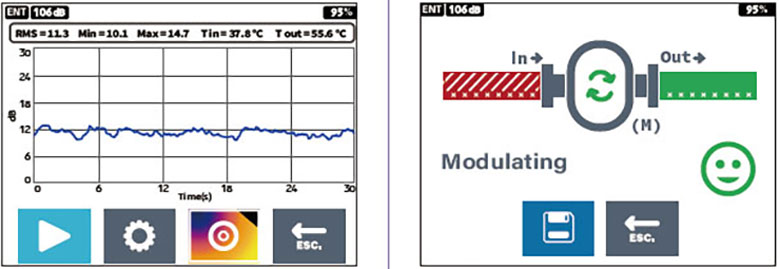

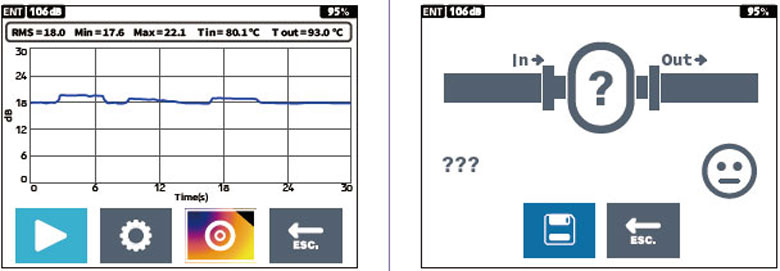

スチームトラップの状態診断の代表的な結果例
超音波信号と入出温度の状態から、スチームトラップの状態診断を行うことができます。
| 超音波信号 | 入口温度 | 出口温度 |
スチームトラップ
|
総合判断 | |
| 高・低信号の周期あり | 高温 | 熱水 | 開閉周期あり | 正常 |
ドレン排出弁の開閉周期があり、スチームトラップは正常に作動しています。 |
| ほぼ一定の高信号 | 高温 | 高温 |
開いている
|
損失 |
開弁状態。生蒸気が漏れています。 |
| 低温 | 低温 | 故障 |
スチームが来ていません。
| ||
| 熱水 | 熱水 | 再調査 |
大量のドレン排出の可能性あり。
| ||
| 変調する高信号 |
大量のドレン排出の可能性あり。
| ||||
| ほぼ一定の 低信号 | 高温 | 低温 |
閉じている
|
危険 |
閉弁状態。 |
| 低温 | 低温 | 故障 | スチームが来ていません。 | ||
| 熱水 | 熱水 | 再調査 |
大量のドレン排出の可能性あり。
| ||
| 変調する低信号 |
大量のドレン排出の可能性あり。
| ||||
凡例：
・高温：高温の蒸気に近い温度（100 ℃以上）
・熱水：熱水程度の温度
・低温：冷たい温度（蒸気やドレンなし）
仕様
| 商品名/型番 | 超音波カメラ リークディテクターMJ-LKS-V3XT | |
| 検知可能感度 | 20 m離れた場所にある∅0.1の穴からの漏れを分析（ 内圧3 bar.G）
| |
| 測定温度範囲 | －10 °C ～ 400 °C （サーモ画像） | |
| カメラ | 640×480ピクセル LED照明つき（ 暗所用）
| |
| ディスプレイ | 5.7インチカラーディスプレイ バックライト付き
640 x 480ピクセル | |
|
表示 |
標準モード |
センサー種類、感度レベル、バッテリー残量表示、
|
| Kモード |
エア漏れ推定量、エア漏れ推定コスト、
| |
| 画像記録 | 枚数 | 最大1000枚
|
| 形式 | PNG | |
| 通信 | USBによるPC接続
| |
| 超音波センサー |
超音波帯域幅：±2 kHz （－6 dBにおける）
| |
| 供給電源 | リチウムイオン充電池（ 内蔵）
| |
| 充電時間 | 満充電まで約5時間 | |
| 駆動時間 | 約5時間（ 満充電時：使用環境により異なる） | |
| ヘッドホーン | ノイズ対策済、音量設定：0 ～ 10段階
| |
| サイズ | 高さ310 ｍｍ×幅165 ｍｍ×厚さ65 ｍｍ（ コーン部を除く）
| |
| 重量 | 本体：約820 g、ケース：約4.2 ㎏（ケースを含む総重量：約5.3 ㎏）
| |
| 環境条件 | －10 °C ～ 50 C、0 %RH ～ 85%RH （結露なきこと）
| |
| 付属品 |

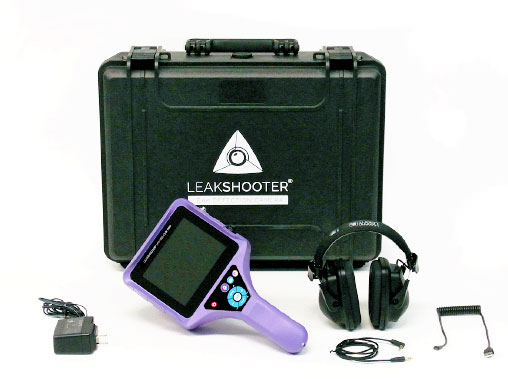

・超音波検知カメラ本体 MJ-LKS-V3XT ・取扱説明書（×1） ・ヘッドフォン（×1） ・ヘッドフォン用ケーブル（×1） ・USBケーブル（×1） ・ACアダプター（×1） ・防塵防水耐衝撃ABSキャリングケース（×1） | |
| オプション |
フレキシブルプローブLKS-400MM
| |
| 製造元 |
予知保全のための革新的な診断ツールの世界的メーカー
| |
オプション

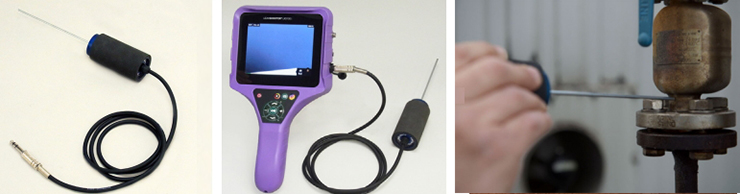

コンタクトプローブLKS-ST3
スチームトラップ検査・ベアリング検査用
・IP65の防水仕様、
・250度の温度まで対応

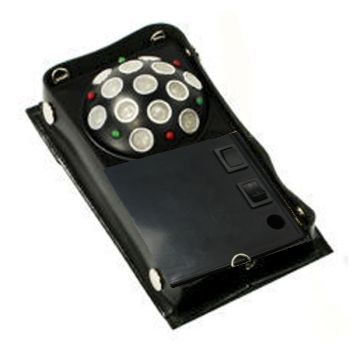

超音波発信器（気密検査・密閉検査用）SONICシリーズ
ハンディタイプの超音波発信器。 全方位13箇所から超音波を発信することで密閉テスト時間の短縮が可能です。 別売の超音波受信器と併用することで、容器、部屋、自動車、コンテナなどの密閉度や空気漏れ箇所の特定などに利用できます。

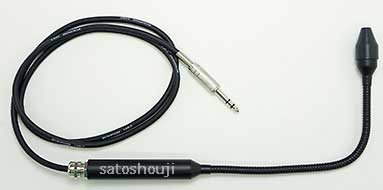

リーク特定用プローブLKS-400MM
手の届きにくい狭い場所のリーク検知用
高所、狭所の配管、機械設備の点検も簡単にできます。
ネックストラップ付カバー LKS-CA2
汚れや水滴の侵入を防止するカバー。ネックストラップ付きで落下防止、手持ち保持補助に。
バッテリー LKS-MBL
容量：6700mAh
持続可能時間：約10時間（12W相当の製品に利用した場合）
充電時間：約9時間
認証：PSE、CE
付属品：充電用アダプタ1点、DCケーブル1本、説明書。
