デュアル高精度デジタル膜厚計 HJ-TG77A サトテック

磁性・非磁性金属両用

クリックすると縮小します

画像をクリックすると拡大します

校正書類の発行可:短納期/有償

電磁式・渦電流式両用のデュアル膜厚計
180度回転表示 / ゼロ・多点校正 / アラーム設定

■ 鉄素地・非鉄素地を自動判別
■ 平均値・最小値・最大値・標準偏差の統計表示
■ データ転送に便利なUSBインタフェース

ISO2178 / ISO2360 準拠
膜厚測定範囲：10～2000µｍ　精度：±(2%+1µm)
分解能　　　：0.1 µm（0～100µm）/ 1 µm（>100µm）

送料/代引手数料無料本体のみ

注文FAX

問い合わせる

見積を依頼

校正付見積を依頼

製品名	価格
商品コード SFT-010-02 即納デュアル高精度膜厚計 HJ-TG77A サトテック	税別 29,800円（税込 32,780円）

デュアル高精度デジタル膜厚計 HJ-TG77Aのカタログ

特長

素地の自動判別もするデュアルタイプ膜厚計

鉄（Fe）か非鉄（NFe）を自動判定：それぞれのモードに自動切り替え

電磁誘導式と渦電流式を内蔵した精密プローブで、金属表面の非導電性皮膜の厚さ、及び強磁性金属表面（鉄、ニッケル、コバルトなど）の非磁性金属皮膜の厚さを非破壊で測定することが可能

1グループごとに500件のデータ記録が可能（最大2000件）

測定したデータを1グループごとに500件まで記録することが可能（4グループまで記録可能）

記録されたデータと、その平均値、最大値、最小値の確認が可能

簡単操作・軽量コンパクト設計

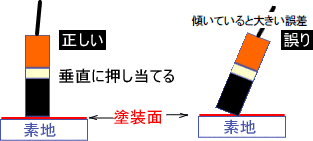

電源を入れて本体を塗装被膜に押し当てるだけで1秒で簡単測定

磁性金属か非磁性金属を自動判定してくれるので誰でも簡単に膜厚測定が可能

約100gと小型軽量のため片手で操作可能

・正常に測定できた場合：緑のインジケーターエラー：赤色のインジケーター

簡易校正が可能

付属の校正プレート、標準板を使用してボタン１つで簡単に校正が可能

鉄/非鉄両用膜厚計の測定可能な塗装と素地の組み合わせ

■電磁式膜厚計モード（Fプローブ）		■渦電流式膜厚計モード（Nプローブ）
●素地：磁性金属	●測定被膜：非磁性塗膜・絶縁性皮膜	●素地：非磁性金属	●測定被膜：絶縁性皮膜
鉄・鋼	塗装	アルミニウム銅真鍮など	塗装
	プラスチック		プラスチック
	ラッカー		ラッカー
	樹脂		樹脂
	ゴム		ゴム
	エナメル		エナメル
	ライニング		その他
	亜鉛
	クローム
	錫
	銅
	アルミニウム
	溶融亜鉛メッキ
	その他

アルミ/非磁性金属の素地の上のメッキ（金属）膜厚計測はできない
👉SUS(ステンレス)・チタン等は、測定値にバラツキが生じる場合があり、膜厚測定ができない場合があります。（SUS304、オーステナイト鋼、チタン等は、測定不可）

用途

鉄の塗装膜や亜鉛メッキの厚さ測定、アルミニウムや銅の塗装膜、樹脂の厚さ測定に最適。

■ 自動車塗装膜検査に
■ 事故車の判定、塗装仕上げの品質、再塗装有無を見習いでも簡単に判定可能
■ 自動車ショップ、塗装業、自動車修理業、自動車ディラーに人気機種
■ ペイントやラッカーの処理作業に
■ 電気メッキ工場に
■ 宇宙航空産業に
■ 製造部門やその現場に
■ 商品の最終受入検査に
■ 試験期間またはコンサルタントに
■ 自動車産業に

仕様

信頼のサトテック・クオリティ

測定原理	電磁式および渦電流式
測定範囲	10µm ～ 2000µm
精度	±（読取値の2%+1um ）
分解能	0.1µm（0µm ～ 99.9µm ） 1µm（100µm ～ 999µm ） 0.01mm（>1000um ）
校正	1 ～ 4点校正（ゼロ校正を含む）
グループモード	ダイレクト（ DIR ）	測定値を500件まで一時的に記録（電源OFFですべて消去されます）
	GEN1 ～ GEN4	グループごとに500件までの測定値、統計値、上下限値、校正などの設定情報を保存（電源OFFを行っても消去されません）
統計値	測定値、平均値、最小値、最大値および標準偏差
単位	µm ／ mm

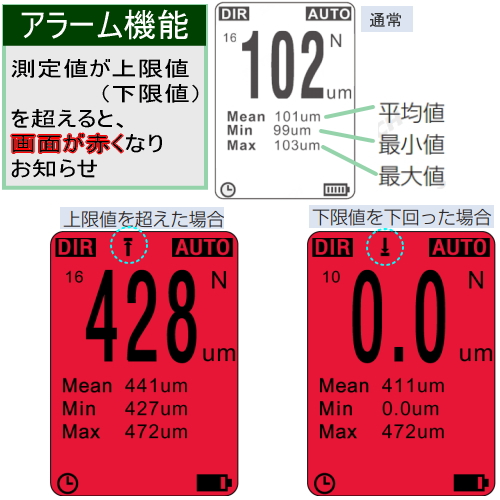

限界値	上限値/下限値の設定制限を超えた場合、液晶画面が赤くなり、マークが表示されます。
最小曲率半径凸面	6mm
最小曲率半径凹面	25mm
最小測定面積	直径20mm
素地の最小厚さ	電磁式（0.2mm ）渦電流式（0.03mm ）
最大測定レート	1秒あたり2回の測定
インタフェース	USB経由でデータをPCへダウンロード
電源	単4形アルカリ乾電池2本
使用環境	温度： 0℃～ 50℃、湿度： 20%RH ～ 90%RH
保管環境	温度： 0℃～ 60℃
規格準拠	CE、 ROHS、 FCC
寸法	高さ113mm×幅53mm×厚さ25mm
重量	約100g（電池含む）
ケース素材	ABS

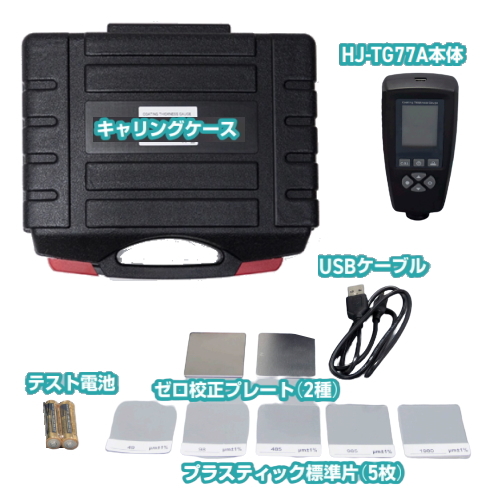

付属品	取扱説明書ゼロ校正プレート（2種）プラスチック標準片（5枚）テスト電池 USBケーブルキャリングケース
